Bonsoir à tous

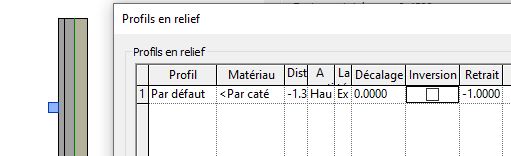

A quoi servent les colonnes Inversion et Retrait dans la fenêtre Profils en relief ? J'ai beau faire des essais, je ne vois pas de résultats concluants.

D'avance merci.

@ plus
il y a environ 2 ans
·
#12510
0
Votes
Annuler
Bonjour,
Cela sert à positionner et orienter le Profil par rapport au mur. Vous ne voyez pas de différence notable dans vos essais parce que vous utilisez le profil par défaut qui est rectangulaire.
Définissez un profil qui soit irrégulier dans sa forme et vous verrez plus clairement les résultats de ces paramètres.
il y a environ 2 ans
·
#12516
0
Votes
Annuler
Bonsoir

Merci Hocine.

Pour inversion, effectivement, avec un profil asymétrique verticalement (autre qu'un carré, qu'un rectangulaire, qu'un cercle...), on voit à quoi ça sert, c-à-d à inverser le haut et le bas.
Pour retrait, là, je ne vois pas, pas de résultat apparent dans les tests que j'ai fait.

@ plus
il y a environ 2 ans
·
#12520
0
Votes
Annuler
Bonjour Francis,

Pardon ma réponse était incomplète. Pour l’inversion vous voyez maintenant ce que ça fait. Pour le retrait, cela ne se voit pas directement sur la boite de dialogue du mur. L'effet se voit sur le modèle aux insertions.
Exemple : Insèrer une fenêtre. Décocher la case "Découpable". Règler le retrait sur 10cm. Le profil en relief (ou en creux) s'arrêtera 10cm avant d'arriver à la fenêtre. Avec un signe moins ça le fera dépasser de 10cm.

Bonne journée
il y a environ 2 ans
·
#12521
0
Votes
Annuler
Bonsoir

Merci Hocine.

Je l’avais déjà utilisé mais j'avais oublié sa fonction.

Comme d'habitude, la version française de Revit n'est pas très précise : Plutôt que "Retrait", cela aurait été mieux, plus compréhensible avec "Retrait à droite et à gauche des insertions", ou mieux "Retrait à droite et à gauche des menuiseries".

Au plaisir
