Raccordement interrupteur

Agathe

25 mars 2019

5.43K

Bonjour
N'ayant pas trouvé une solution à mon problème je me permets de solliciter votre aide

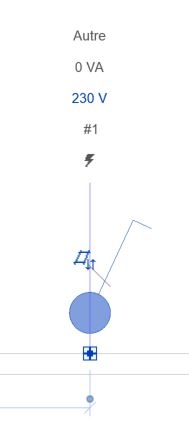

Je ne comprends pas pourquoi je n'arrive à connecter une famille d'interrupteur que j'ai créée* (pourtant le connecteur semble avoir les mêmes caractéristiques que celui issu d'une famille Revit. Cf PJ) : il m'est impossible de le sélectionner lors de la création du système d'interrupteur (alors que je peux sélectionner la famille Revit)

*Création à partir du gabarit Modèle générique (face) puis changement de catégorie (car je n'ai pas la possibilité de choisir dès la création un gabarit Dispositif d'éclairage).
Donc je me dis qu'il doit manquer des paramètres systèmes.

Merci de votre aide

Photos

Réponses

Agathe

· 26 mars 2019

Merci! oui c'est effectivement cela : le type d'élément

Merci beaucoup

(le connecteur est effectivement vertiacl puisque je suis partie du modèle générique (face) mais une fois le type d'élément changé cela fonctionne

William BOUSSEAU

· 26 mars 2019

Bonjour,

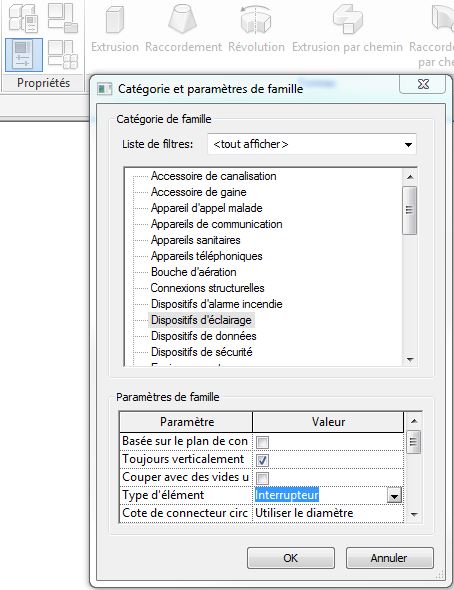

as-tu modifié le type d'élément en interrupteur? ce paramètre est en normal quand on vient d'un modèle générique et qu'on bascule en dispositif d'éclairage.

Mickael AUQUE

· 26 mars 2019

Hello, est-ce que ton connecteur ne serait pass verticale ? et donc difficile a y acceder en plan ?

peux-tu montrer ta famille en vue 3D ?

gaetan denis

· 25 mars 2019

Salut Agathe,

Bizarre en effet. Ton point de départ est pourtant le bon.. Peux tu mettre à dispo ta famille?

Gaëtan
