Représentation des circuits PC.
Frédéric CHEDEVILLE
4 mai 2023
1.63K
2
Bonjour,
Je suis encore débutant sur Revit (j'utilise 2021) et je rencontre une difficulté sur la réalisation de mes circuits PC.
En effet, c'est assez fastidieux de réaliser une bonne représentation graphique car les fils du circuits se connectent systématiquement aux connecteurs de mes PC. Ce qui fait que pour des prises juxtaposées, on n'y voit rien.
La solution que l'on ma indiquée, c'est de déplacer le nœud géométrique terminal de chaque fil. C'est assez long.
Je galère à trouver une solution "rapide" à ce problème.
Avez-vous des idées?
Voici des screenshots montrant mon souci.

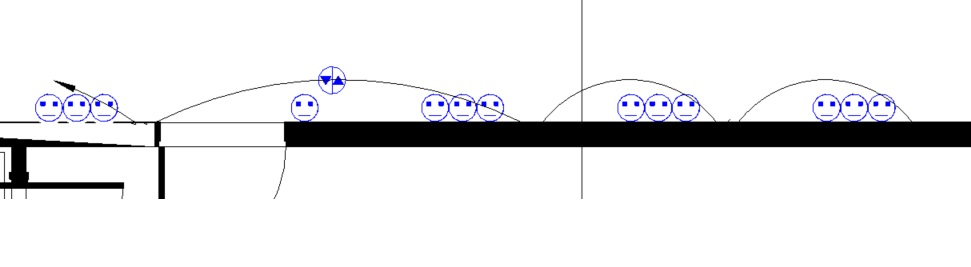

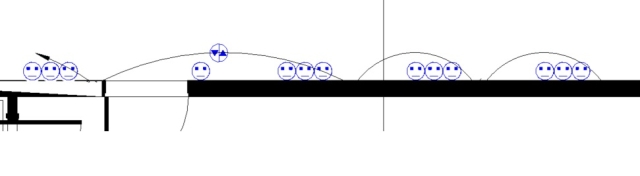

Ce qui se passe "naturellement":

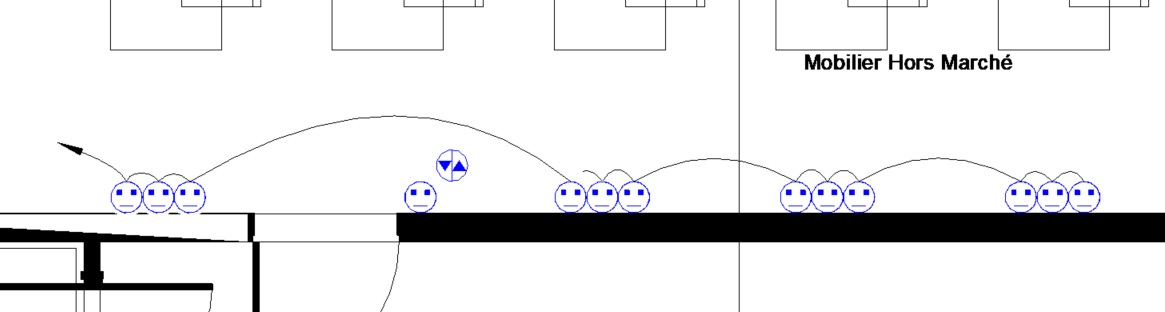

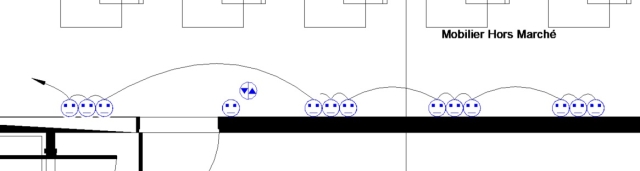

Ce que je souhaite:
Je suis encore débutant sur Revit (j'utilise 2021) et je rencontre une difficulté sur la réalisation de mes circuits PC.
En effet, c'est assez fastidieux de réaliser une bonne représentation graphique car les fils du circuits se connectent systématiquement aux connecteurs de mes PC. Ce qui fait que pour des prises juxtaposées, on n'y voit rien.
La solution que l'on ma indiquée, c'est de déplacer le nœud géométrique terminal de chaque fil. C'est assez long.
Je galère à trouver une solution "rapide" à ce problème.
Avez-vous des idées?
Voici des screenshots montrant mon souci.
Ce qui se passe "naturellement":
Ce que je souhaite:
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Il n y a pas encore de réponses, soyez le premier à rejoindre la discussion !
Soyez le premier à laisser un commentaire.
