Représentation des poteaux raidisseurs Revit
AO
Alexandre Ottolini
14 janvier 2018
8811 0 1 0
Bonjour à tous,
Je suis sur un plan de coffrage Revit et je me demande si je dois représenter les poteaux raidisseurs ou chaînage verticale en 3D ou en 2D, si 3D, dois je créer une famille de poteaux raidisseurs ou une famille d'annotations en 2D ?
Je suis sur un plan de coffrage Revit et je me demande si je dois représenter les poteaux raidisseurs ou chaînage verticale en 3D ou en 2D, si 3D, dois je créer une famille de poteaux raidisseurs ou une famille d'annotations en 2D ?
Images
Réponses
ce sur quoi nous sommes parti dans mon enetreprise:
- Pour les poteaux intégrés aux voiles, poteau 3D mais masqué pour ne pas avoir un doublon de matière + représentation 2D en plan et barre analytique conservée
- Pour les raidisseurs, Famille de poteau également pour pouvoir être quantifié dans une nomenclature mais représentation 2D visible uniquement (attention à la pgae de vue)
- Pour les poteaux intégrés aux voiles, poteau 3D mais masqué pour ne pas avoir un doublon de matière + représentation 2D en plan et barre analytique conservée
- Pour les raidisseurs, Famille de poteau également pour pouvoir être quantifié dans une nomenclature mais représentation 2D visible uniquement (attention à la pgae de vue)
BL
Merci beaucoup,
Cependant, quand j'intègre un poteau à un voile, il me met un message d'erreur en voulant me détacher les éléments...
Cependant, quand j'intègre un poteau à un voile, il me met un message d'erreur en voulant me détacher les éléments...
AO
Cependant, quand j'intègre un poteau à un voile, il me met un message d'erreur en voulant me détacher les éléments...

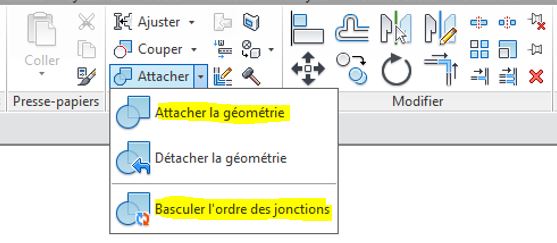

Il faut attacher le poteau au voile et basculer l'ordre des jonctions pour que le poteau soit prioritaire sur le voile.
Si REVIT continue à être capricieux, il faut bricoler un peu :
- déplacer le poteau pour qu'il soit à cheval sur le voile
- attacher le poteau au voile
- basculer l'ordre des jonctions
- placer le poteau complètement dans le voile
JG
Pour les poteaux intégré, j'ai utilisé un modèle générique (mur) comme gabarit de famille. Revit indique alors juste qu'un élément se trouve à l'intérieur d'un autre.
BL
Ha mais dans les catégories et les nomenclature ces poteaux sont classés comment ?
JG
En poteau ou poteau porteur ou raidisseur... Suffit de choisir la bonne catégorie dans la Famille avant de l'enregistrer.
BL
Ok merci, je vais essayer d'attacher la géométrie, mais c'est un peu contradictoire au BIM non ?
AO
Ce n'est pas contradictoire au BIM bien au contraire. Le fait d'attacher la géométrie permet d'effectuer des jonctions propres sans avoir de matière en double. Laisse la souris sur l’icône attacher dans REVIT pour avoir la petite vidéo d'aide tu comprendra tout de suite.
JG
Je vois Julien, merci beaucoup, je test ça tout de suite !
AO
Petit problème... J'ai attaché la géométrie, jusque là rien d'anormal mais quand je regarde ma vu en plan, je ne vois plus le poteau poché en noir
AO
ta représentation 2D est intégrée à un objet 3D, il a donc une altimétrie.
Tu as certainement un problème de Plage de vue.
Tu as certainement un problème de Plage de vue.
BL
ta représentation 2D est intégrée à un objet 3D, il a donc une altimétrie.Quand j'attache la géométrie des poteaux à mes voiles, la représentation 2d des poteaux ne s'affiche plus, pourtant, je n'est pas de problème de plage de vue
Tu as certainement un problème de Plage de vue.
AO
Tu à essayé de basculer l'ordre des jonctions ?
Ton poteau est 2D ou 3D ?
Ton poteau est 2D ou 3D ?
JG
Poteau 3d
AO
Niveau 3D, tout est Ok, mais niveau plans et élévations, les poteaux ne suivent pas du tout la 2D et ils sont complètement noyé dans le mur
AO
Je dirais qu'il faut jouer avec l'ordre des jonctions.
Tu peux partager ton fichier ?
Tu peux partager ton fichier ?
JG
Je suis désolé Julien, c'est un plan de chez Bouygues Construction et pour des raisons de confidentialité, je ne peux te le passer, peut tu m'envoyer des photos de comment tu ferais pour attacher la géométrie tout en gardant la visibilité de l'objet stp ?
AO
C'est bon !!! J'ai la technique, je créer mes poteaux puis ensuite je sélectionne tout, je prends un filtre, et je masque les poteaux dans la vue 3D et c'est bon, j'ai la visibilité des poteaux dans la 2D, je pense que c'est la meilleure solution
