Réservation de volume par corps d'état ?

JB joey bison
28 janvier 2018
4.58K
1
Bonjour à tous,
dans un bâtiment où il y aurait plusieurs corps d'état à se partager une gaine montante et divers cheminements,
avec quel logiciel, quelle méthode de travail, pourrait-on réserver, affecter des volumes de cheminements pour chaque lot ?

Ceci afin que, dès le départ du projet, chaque lot se voit strictement réserver des volumes de cheminements,
dans lesquels lui seul peut créer ses réseaux, et fournir ses plans en conséquence, sans déborder sur les volumes affectés à d'autres lots.

Impossibilité graphique stricte pour chaque lot, dès le départ de la conception du projet, d'occuper un quelconque volume affecté à d'autres lots.

Volumes affectés dès le départ à chaque lot, mais dont le BIM manager aurait la possibilité de les modifier en cours de chantier,
suivant la nécessité de chaque corps d'état, suivant l'évolution et les modifications apportées au chantier, etc.
Merci à tous

Photos

hxrel-u

Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Prevue
Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
SiloLink
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Neuron Factory
Plateforme de préconstruction fondée sur un graphe de connaissances et des agents IA, permettant d'ingérer des plans et cahiers des charges pour produire des métrés, détecter des conflits et générer...
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
Open Collaboration Platform
Plateforme de collaboration en navigateur, cet environnement connecte modèles, documents, sujets et décisions entre plusieurs outils de construction pour les architectes, modeleurs et conducteurs de travaux.
TC-CVC
Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
GstarBIM
Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Raumtool 3D IFC-Import
Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
OpenPlant Modeler
Logiciel de modélisation 3D pour les installations industrielles, cet outil permet de concevoir la tuyauterie, les équipements et les réseaux techniques en s'appuyant sur des spécifications de projet.
OpenAEC
Plateforme de contrôle qualité BIM orientée openBIM, elle centralise la définition de règles IDS et bSDD pour automatiser la vérification des modèles, la gestion des écarts et le suivi des...
Open BIM Model Checker
Outil de coordination BIM dédié à la revue de maquettes, il permet la détection de collisions et la gestion d'anomalies synchronisées au sein de l'écosystème collaboratif BIMserver.center.
mh-BIM
Logiciel de planification TGA regroupant modélisation 3D, calculs métiers et documentation dans un environnement unique pour les lots chauffage, ventilation, climatisation, sanitaire et électrique.
Mc4Suite
Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
MagiCAD
Suite de modules MEP s’exécutant dans Revit, AutoCAD ou BricsCAD pour modéliser les réseaux techniques, effectuer des calculs intégrés et accéder à une bibliothèque d’objets fabricants BIM.
LINEAR Solutions
Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Lesosai
Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
IfcOpenShell
Bibliothèque open source de lecture, d'écriture et de modification de maquettes IFC, ce moteur géométrique permet aux développeurs et BIM managers de traiter, convertir et analyser des données BIM.
IfcClash
Outil de coordination en ligne de commande et bibliothèque Python permettant de détecter des collisions géométriques entre modèles IFC via des jeux de contrôles configurables et des filtres d'objets.
IDA ICE
Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
nVibe
Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Prevue
Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Pinocchio-EP
Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.

hxrel-t

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
SpaceSync
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.

Solutions citées

Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

SJ Sofiane Jamai
·
@ Alban : merci, je vais étudier tes conseils et voir si cela peut servir pour gérer tous les lots...

@ Sofiane : merci, ... mais pourquoi dis-tu :
"tout ce boulot sera cassé par la synthèse, reste à voir le réel intérêt sur le long terme. "

Justement, ma question était pour résoudre un problème de synthèse..
que dès le départ de la conception du projet, chaque lot soit affecté de volumes de cheminement et ne puisse en emprunter d'autres sans demander à la synthèse ..

Simplement parce que je fais de la Synhèse et qu'on voulait faire une chose similaire mais finalement on ne l'a pas fait vu les possibilités de passage assez restreinte, on a été forcé de mutualiser les gaines techniques.
JB joey bison
·
@ Alban : merci, je vais étudier tes conseils et voir si cela peut servir pour gérer tous les lots...

@ Sofiane : merci, ... mais pourquoi dis-tu :
"tout ce boulot sera cassé par la synthèse, reste à voir le réel intérêt sur le long terme. "

Justement, ma question était pour résoudre un problème de synthèse..
que dès le départ de la conception du projet, chaque lot soit affecté de volumes de cheminement et ne puisse en emprunter d'autres sans demander à la synthèse ..
SJ Sofiane Jamai
·
Bonjour,
Ajouter des zones remplies avec les couleurs de synthèse associé à chaque lot semble un moyen rapide et efficace.
Créer des noms de pièces dans chaque GT fonctionne aussi.
Par contre tout ce boulot sera cassé par la synthèse, reste à voir le réel intérêt sur le long terme.
AD Alban de Chasteigner
·
Bonjour,

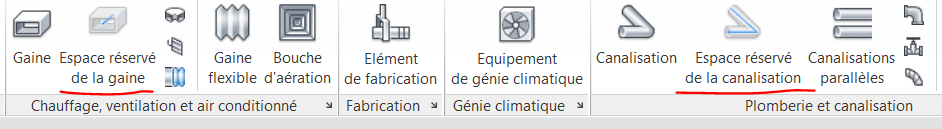

Sur Revit il y a une fonction prévue pour : "Placeholder"
Cela permet de dessiner des volumes capables de gaines ou canalisations.
Avec une bonne gestion des sous-projets associés, cela devrait faire l'affaire.
