[REVIT] Appuis de fenetre et mur composés
HEXABIM
29 juillet 2016
11.85K
5
Bonjour à touTEs,

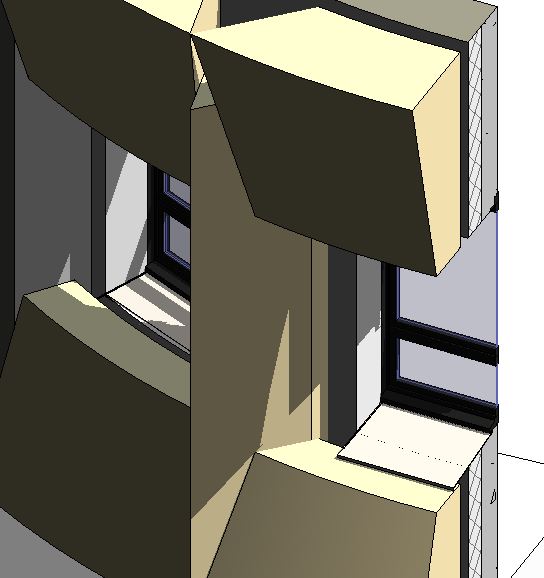

Petite question technique de création de familles. Pour de nombreuses raisons mes murs sont monocouche c'est à dire que mon béton et mon isolation sont deux objets différents et indépendant que j'attache ensemble (Join) pour que les ouvertures (fenêtres, portes,..) s'appliquent sur toute l'épaisseur du mur.
Cependant mes appuis de fenêtre ne suivent pas. Ils s'arrêtent au bord du mur hôte.
Quelqu'un a-t-il une piste pour que mes appuis de fenêtre couvrent l'hôte et le mur attaché ? Ou alors Est-ce simplement impossible ?
Quelques contraintes: garder des murs monocouches, rester dans une famille par hôte->mur
Petite question technique de création de familles. Pour de nombreuses raisons mes murs sont monocouche c'est à dire que mon béton et mon isolation sont deux objets différents et indépendant que j'attache ensemble (Join) pour que les ouvertures (fenêtres, portes,..) s'appliquent sur toute l'épaisseur du mur.
Cependant mes appuis de fenêtre ne suivent pas. Ils s'arrêtent au bord du mur hôte.
Quelqu'un a-t-il une piste pour que mes appuis de fenêtre couvrent l'hôte et le mur attaché ? Ou alors Est-ce simplement impossible ?
Quelques contraintes: garder des murs monocouches, rester dans une famille par hôte->mur
Photos
Solutions en Modélisation
Réponses
sam dunn
·
Jacques Rigal
·
Bonjour,
La solution du plan supplémentaire est la meilleure.
As tu, tout de même, explorer la séparation des couches du mur après avoir mis une fenêtre dans un mur composé ?
Bonne journée.
Jacques
La solution du plan supplémentaire est la meilleure.
As tu, tout de même, explorer la séparation des couches du mur après avoir mis une fenêtre dans un mur composé ?
Bonne journée.
Jacques
sam dunn
·

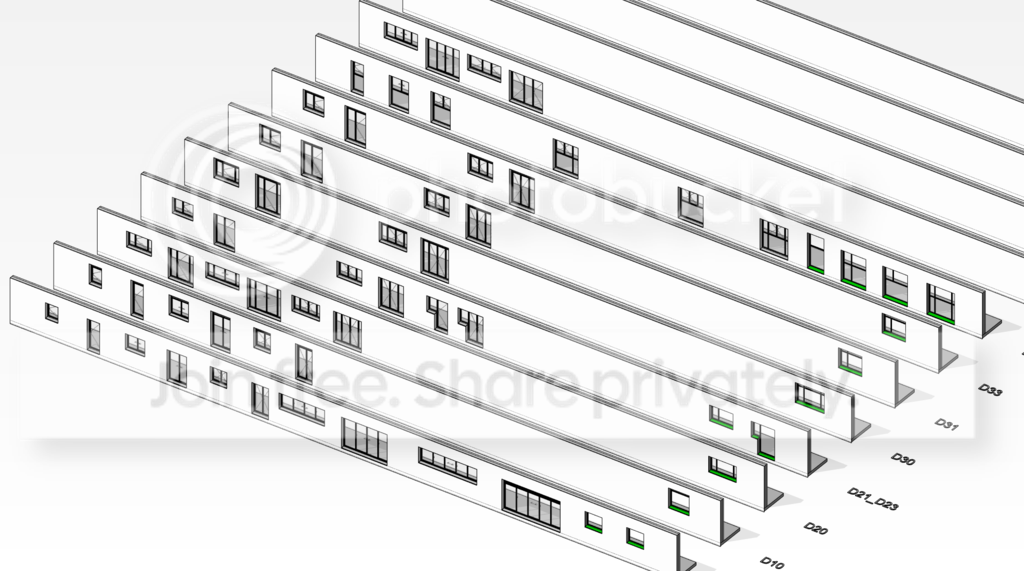

Salut. Tu trouves un ensemble de familles de fenêtres :
ICIJ explique dans ce sujet comment elles sont constituées:
Les mettant pour la première fois a l épreuve dans un projet, je réalise les quelques points a reparametrer, mais dans l ensemble, elles sont belles et effectives.
http://i1344.photobucket.com/albums/p656/lawrenceolmos/Capture_zpsew8duovi.pngICI
ICIJ explique dans ce sujet comment elles sont constituées:
Les mettant pour la première fois a l épreuve dans un projet, je réalise les quelques points a reparametrer, mais dans l ensemble, elles sont belles et effectives.
http://i1344.photobucket.com/albums/p656/lawrenceolmos/Capture_zpsew8duovi.pngICI
christophe koroma
·
C'est cela. La solution est plus générale et peut s'appliquer aux fenêtres faites à l'époque par moi et philippe DRUANT pour AutoDESK.
François Bastier
·
D'après ce que j'en comprend, cela correspond exactement à la solution amenée plus haut à la différence que celle-ci s'applique dans le cas où l'appui de fenêtre est une famille imbriquée dans la fenêtre.

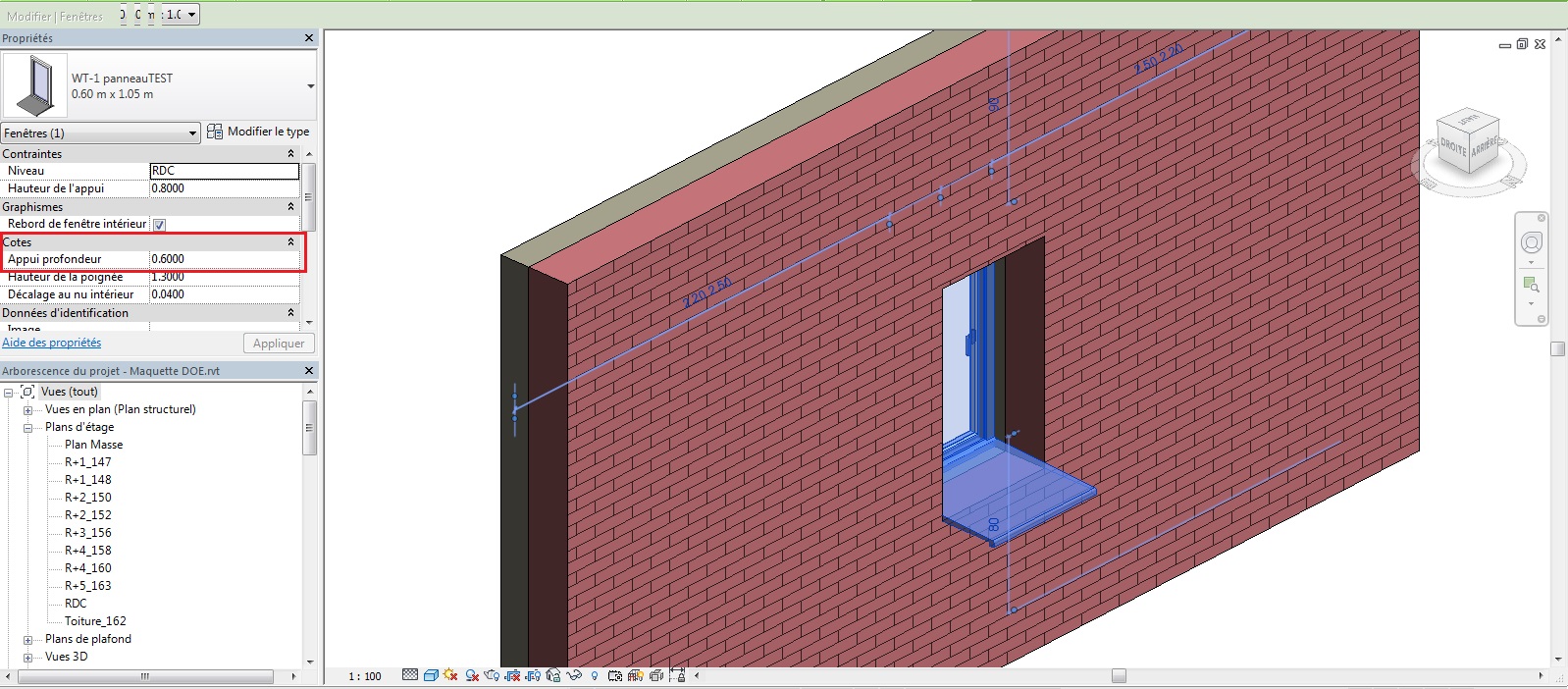

Mais dans le projet, cela revient au même puisqu'il s'agit de renseigner manuellement la profondeur de l'appui de fenêtre.
Mais dans le projet, cela revient au même puisqu'il s'agit de renseigner manuellement la profondeur de l'appui de fenêtre.
christophe koroma
·
bonjour,

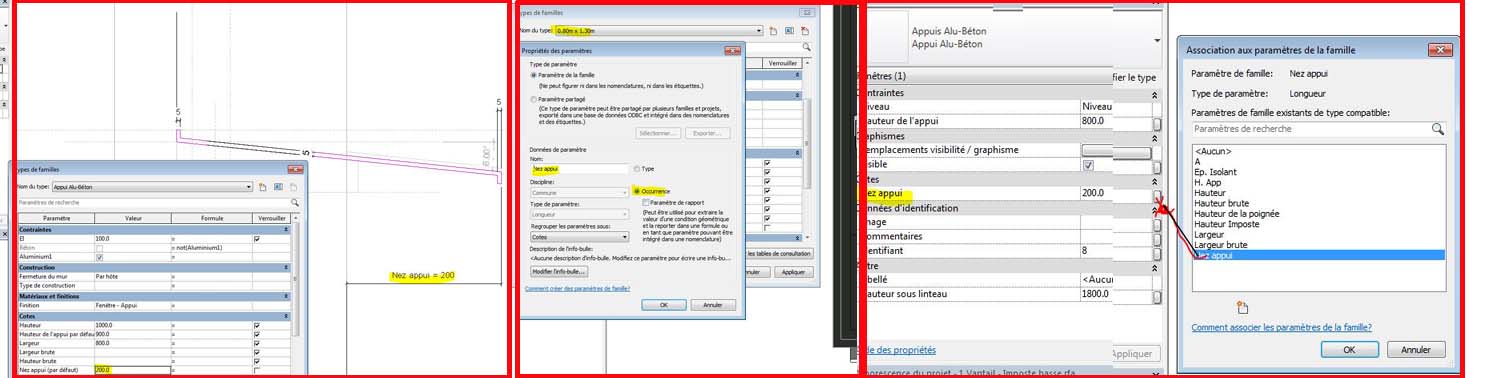

J'ai eu le cas récemment lors d'une formation . Voici ma solution après réflexion. Il faut mettre un paramètre nez d'appui à partir de la cote de la famille imbriquée de l'appui de fenêtre.
Attention il faut le créer dans la famille imbriquée et aussi dans la famille hôte et lier les deux ensembles pour un passage de paramètre de la famille imbriquée à la famille hôte.
J'ai eu le cas récemment lors d'une formation . Voici ma solution après réflexion. Il faut mettre un paramètre nez d'appui à partir de la cote de la famille imbriquée de l'appui de fenêtre.
Attention il faut le créer dans la famille imbriquée et aussi dans la famille hôte et lier les deux ensembles pour un passage de paramètre de la famille imbriquée à la famille hôte.
HEXABIM
·
Merci pour vos réponses. Je vais partir de la solution de Cherif. Intégrer mes épaisseurs totales à la main pour l'instant et voire pour l'automatiser via Dynamo éventuellement. Je partagerai la solution miracle si jamais je trouve.
François Bastier
·
Pour résoudre certains problèmes d'encastrement, vous pouvez ajouter dans votre famille une extrusion par le vide qui créera une ouverture une fois la famille insérée dans votre projet. Pour cela, l'extrusion ne doit rien couper dans la famille (utiliser l'outil «ne pas couper la géométrie») et doit apparaître en orange.
Il faut cocher l'option «couper avec des vides une fois inséré».
Une fois la famille insérée, il faut couper l'objet hôte avec la famille pour créer le percement.
Le problème n'est semble-t-il pas de couper les géométries mais de faire en sorte que la profondeur de l'appui de fenêtre s'adapte aux différentes couches du mur final.
Pour ma part, j'abonde dans le sens de Cherif Brachemi. Ce n'est peut-être pas la meilleure solution mais c'est actuellement celle qui me contraint au minimum de saisie manuelle sans faire des familles complexes.
Michel REMY
·
Pour résoudre certains problèmes d'encastrement, vous pouvez ajouter dans votre famille une extrusion par le vide qui créera une ouverture une fois la famille insérée dans votre projet. Pour cela, l'extrusion ne doit rien couper dans la famille (utiliser l'outil «ne pas couper la géométrie») et doit apparaître en orange.
Il faut cocher l'option «couper avec des vides une fois inséré».
Une fois la famille insérée, il faut couper l'objet hôte avec la famille pour créer le percement.
Il faut cocher l'option «couper avec des vides une fois inséré».
Une fois la famille insérée, il faut couper l'objet hôte avec la famille pour créer le percement.
Cherif Brachemi
·
Bonjour,
Cela vient du paramétrage de la famille, en général l'extrusion de l'appui est contraint au nu extérieur du mur hôte.
Je ne connais pas de solution pour que l'appui soit contraint automatiquement à l'ensemble des murs.

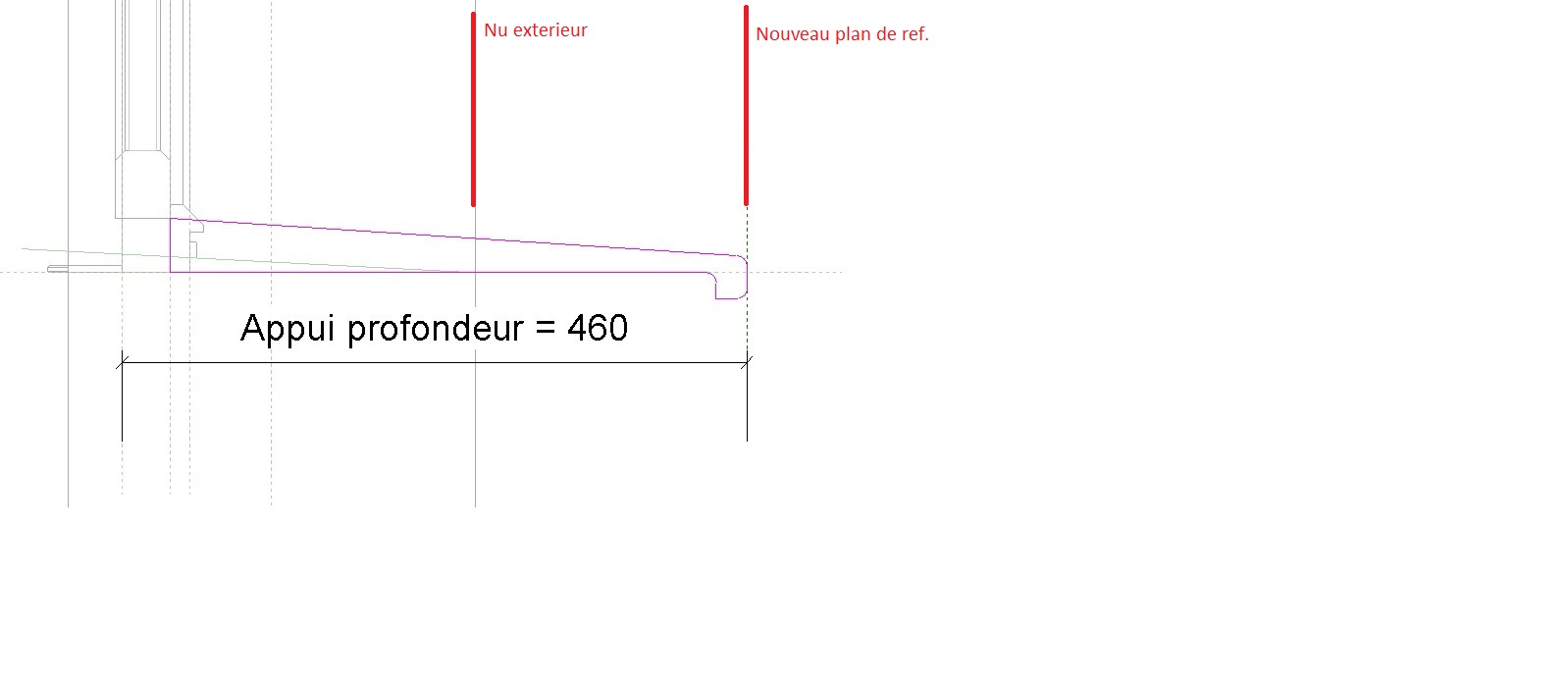

Une solution possible est de contraindre l'extrusion de l'appui, dans les paramètres de la famille, à un plan de référence autre que le nu extérieur du mur hôte et de gérer manuellement la profondeur de l'appui. Cela devrait permettre de garder la famille hôte et de pouvoir agir sur plusieurs occurrences à la volée.
Cela vient du paramétrage de la famille, en général l'extrusion de l'appui est contraint au nu extérieur du mur hôte.
Je ne connais pas de solution pour que l'appui soit contraint automatiquement à l'ensemble des murs.
Une solution possible est de contraindre l'extrusion de l'appui, dans les paramètres de la famille, à un plan de référence autre que le nu extérieur du mur hôte et de gérer manuellement la profondeur de l'appui. Cela devrait permettre de garder la famille hôte et de pouvoir agir sur plusieurs occurrences à la volée.
