REVIT : comment créer une famille " linéaire " (glissière d'autoroute béton et métallique).

JA Jallal A.
6 juin 2018
14.04K
13
Bonjour,

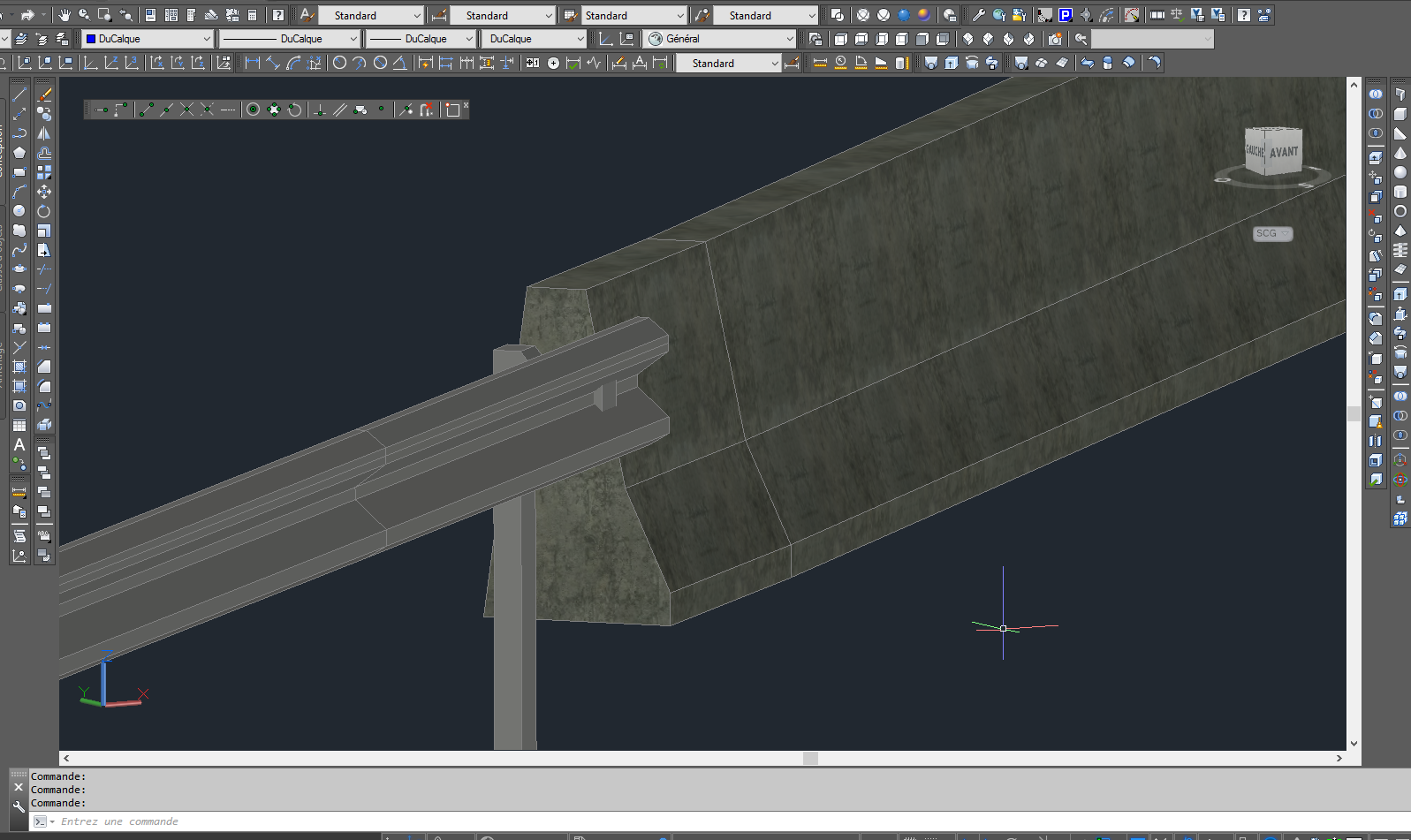

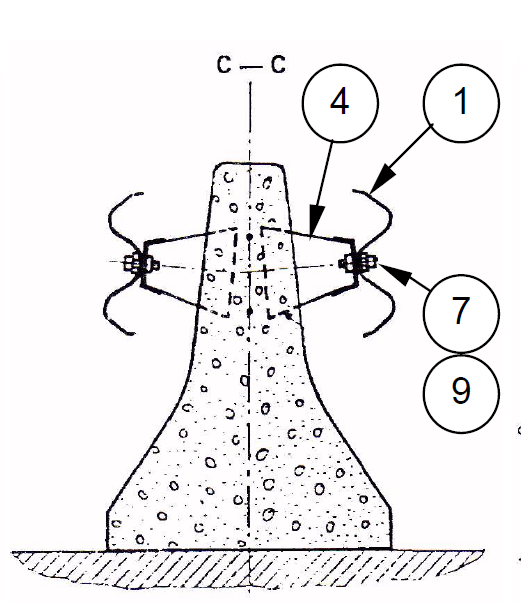

Comme l'indique le titre de notre discussion, je dois créer une famille de glissière en béton et en acier (2 conceptions totalement différentes) à partir du profil de chaque objet.

Le but étant de pouvoir créer plusieurs mètres linéaires de glissière à partir des polylignes 3D (géo référencées) récupérées en DWG. Avec la commande " Choisir ses lignes ", comme pour un mur, j'aimerais que ma famille de glissière suive la polyligne 3D par chemin ou balayage.

Je pourrais le faire en in situ, mais ce n'est pas dans mon intérêt car je reçois assez souvent des polylignes 3D totalement différentes de section d'autoroute au format DWG et je dois automatiser le processus.

Beau chantier en perspective, j'espère que vous pourrez m'aider à trouver la solution.

Bien à vous.




hxrel-u

StruxHub
Plateforme de centralisation des opérations de chantier pour la logistique, les livraisons, les formulaires et le suivi de planning à partir d'une carte de site géolocalisée.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
ModelPort
Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
RVTConvert
Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Structural Bridge Design
Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Arbel.ai
Outil de visualisation par IA qui analyse les relevés de drones de chantiers d'infrastructure pour identifier, localiser et suivre l'avancement des éléments construits.
Autodesk Informed Design
Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Benchmark Estimating
Logiciel de chiffrage d’infrastructures combinant méthodes détaillées en déboursés, approches paramétriques et quantification numérique pour projets et portefeuilles.
TC-CVC
Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
ArchiFrame
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
TopSolid'Steel
Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
MAGNET Office
Logiciel de préparation de données pour la topographie et le guidage d'engins, il assemble plans et levés pour produire des modèles 3D et des fichiers de chantier destinés aux équipements...
tcpTUNNEL CAD
Logiciel de post-traitement pour tunnels, cet outil analyse les relevés de stations totales pour générer des profils transversaux, des modèles 3D et des rapports techniques exportables en format IFC.
tcpScancyr
Logiciel de traitement de nuages de points issus de scanners 3D pour l'analyse géométrique, le contrôle de sections et la génération de rapports d'inspection pour les tunnels routiers et ferroviaires.
tcpMDT Professional
Extension CAD dédiée aux projets topographiques et d’ingénierie civile, cet outil permet la modélisation de terrain, le tracé d’alignements, les cubatures et la gestion de réseaux via l’échange IFC.
Stonn
Visualiseur fédéré pour les infrastructures, la topographie et le SIG, permettant d'agréger nativement des données LandXML, IFC 4.3, GeoJSON et TopoJSON dans une scène unique et coordonnée.
STEP Tools
Gamme de bibliothèques logicielles pour l'intégration, la conversion, le maillage et la visualisation de modèles IFC et STEP, destinée aux développeurs et intégrateurs de systèmes BIM et CAO.
SierraSoft Hydro
Logiciel de conception hydraulique pour voies d'eau, canaux et réseaux, permettant la modélisation 3D paramétrique et la production automatisée de plans et métrés au sein d'un environnement BIM.

hxrel-m

Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Resolving
Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
SiloLink
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
SpaceSync
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Ask Gaudi
Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.

hxrel-t

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
SpaceSync
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.

Solutions citées

3ds Max
Logiciel desktop de modélisation 3D, d'animation et de rendu dédié à la visualisation architecturale...
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D...
Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CD Christian Deymonnaz
·
Bonjour à tous,

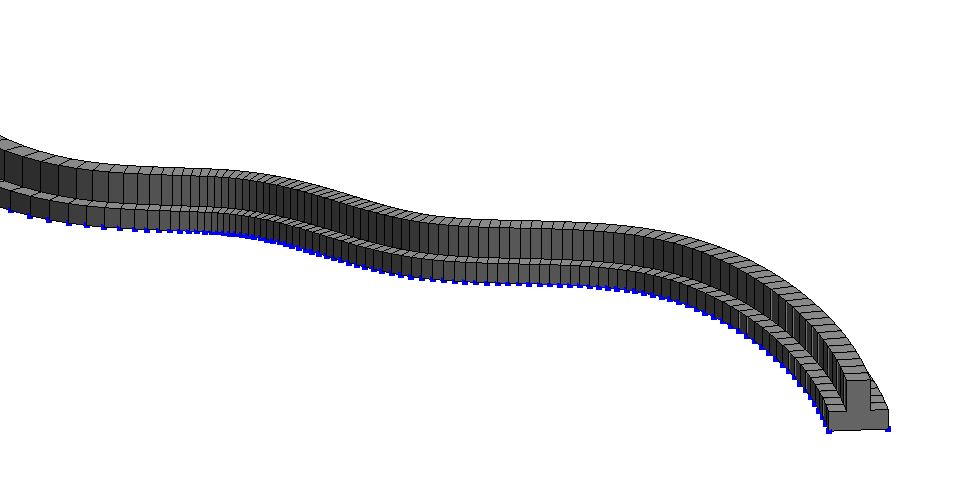

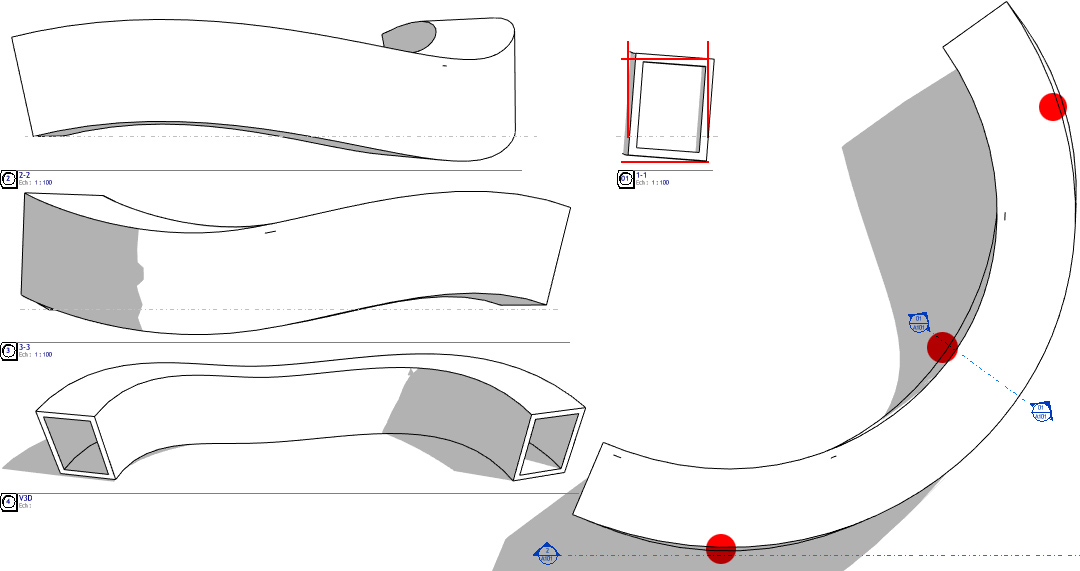

Je vous propose une autre façon d'aborder le problème
L'extrusion en 3D dans Revit Profil ou famille extrudée le long d'une ligne 3D génère des surfaces gauches, le volume a tendance a vriller, les murs ne sont plus verticaux...
La solution que j'ai adopté:
_Construction d'une trajectoire 3D > Famille adaptative 2 points adaptatifs & des points poignées de forme
_Diviser le trajectoire
_Construction d'un profil 2D > Famille adaptative 1 point adaptatif et le profil a extruder (attention aux contraintes > Toujours vertical et Global Z puis Hôt X, Y)
_Le profil est placer sur la trajectoire, puis répété,
_La somme des profils donne un solide
JA Jallal A.
·


Je n'arrive pas à reproduire votre exemple. Pourriez-vous m'en dire plus ? Merci.


Bonjour,

Désolé, je viens seulement de voir votre message, je l'avais loupé... Je vais essayé de détailler un peu plus.

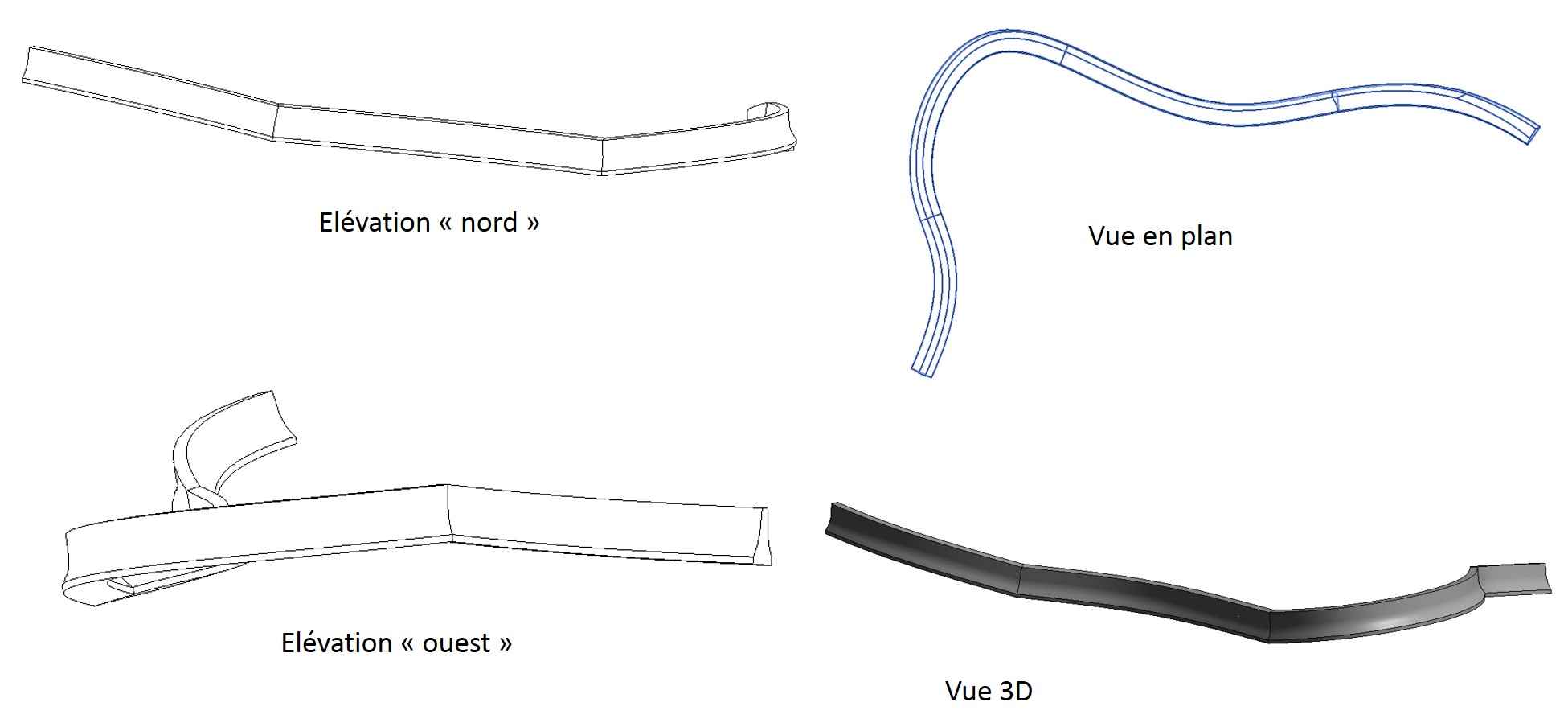

Etape 0 : Créer les profils de GBA dans des familles de profil (optionnel, mais permet de gagner du temps si beaucoup de GBA à faire)
[attachment]0-Profil GBA.PNG[/attachment]

Etape 1 : Dans le projet, modéliser la ligne de suivi
Ici je le fais à partir de ce tronçon de route factice modélisée comme deux dalles avec des points d'altimétries variées. Mais on peut tout à fait utiliser une polyligne 3D (je n'en avais pas sous la main qui fasse l'affaire pour ce cas), l'important étant d'avoir une ligne ou une arrête sur laquelle "s'appuyer".
[attachment]1-route.png[/attachment]

Etape 2 : Créer l'élément in situ
[attachment]2-étape 2.png[/attachment]

Voilà, j'espère que ce sera plus clair.
Bonne journée,

Sylvain


Bonjour Sylvain,

Merci pour votre démonstration. Je vais tester.
SJ Sylvain Josserand
·


Je n'arrive pas à reproduire votre exemple. Pourriez-vous m'en dire plus ? Merci.


Bonjour,

Désolé, je viens seulement de voir votre message, je l'avais loupé... Je vais essayer de détailler un peu plus.

Etape 0 : Créer les profils de GBA dans des familles de profil (optionnel, mais permet de gagner du temps si beaucoup de GBA à faire)
0-Profil GBA.PNG

Etape 1 : Dans le projet, modéliser la ligne de suivi
Ici je le fais à partir de ce tronçon de route factice modélisée comme deux dalles avec des points d'altimétries variées. Mais on peut tout à fait utiliser une polyligne 3D (je n'en avais pas sous la main qui fasse l'affaire pour ce cas), l'important étant d'avoir une ligne ou une arrête sur laquelle "s'appuyer".

Etape 2 : Créer l'élément in situ
2-étape 2.png

Voilà, j'espère que ce sera plus clair.
Bonne journée,

Sylvain
NS Nemanja S.
·
Merci Sylvain ! Je regarde ca de plus près :)
JA Jallal A.
·
Bonjour,

Bonjour,

Malheureusement la fonction d'extrusion par chemin de Revit ne permet pas pour l'instant d’utiliser une polyline 3D comme chemin à suivre. A ma connaissance, la ligne directrice d'extrusion par chemin doit être coplanaire, c'est à dire que chaque point de la ligne rentre dans un plan de travail choisi. Il n'est pas possible de courber la ligne de chemin ni la ligne de profil à extrude dans l'espace comme dans 3dsMax. Il n'est pas possible d’automatiser le processus, si vous avez besoin de plusieurs chemins, il faut les dessiner en Revit une par une depuis plusieurs segments si leur chemin est compliqué.

Cdt.

Polantis
https://www.polantis.com/fr

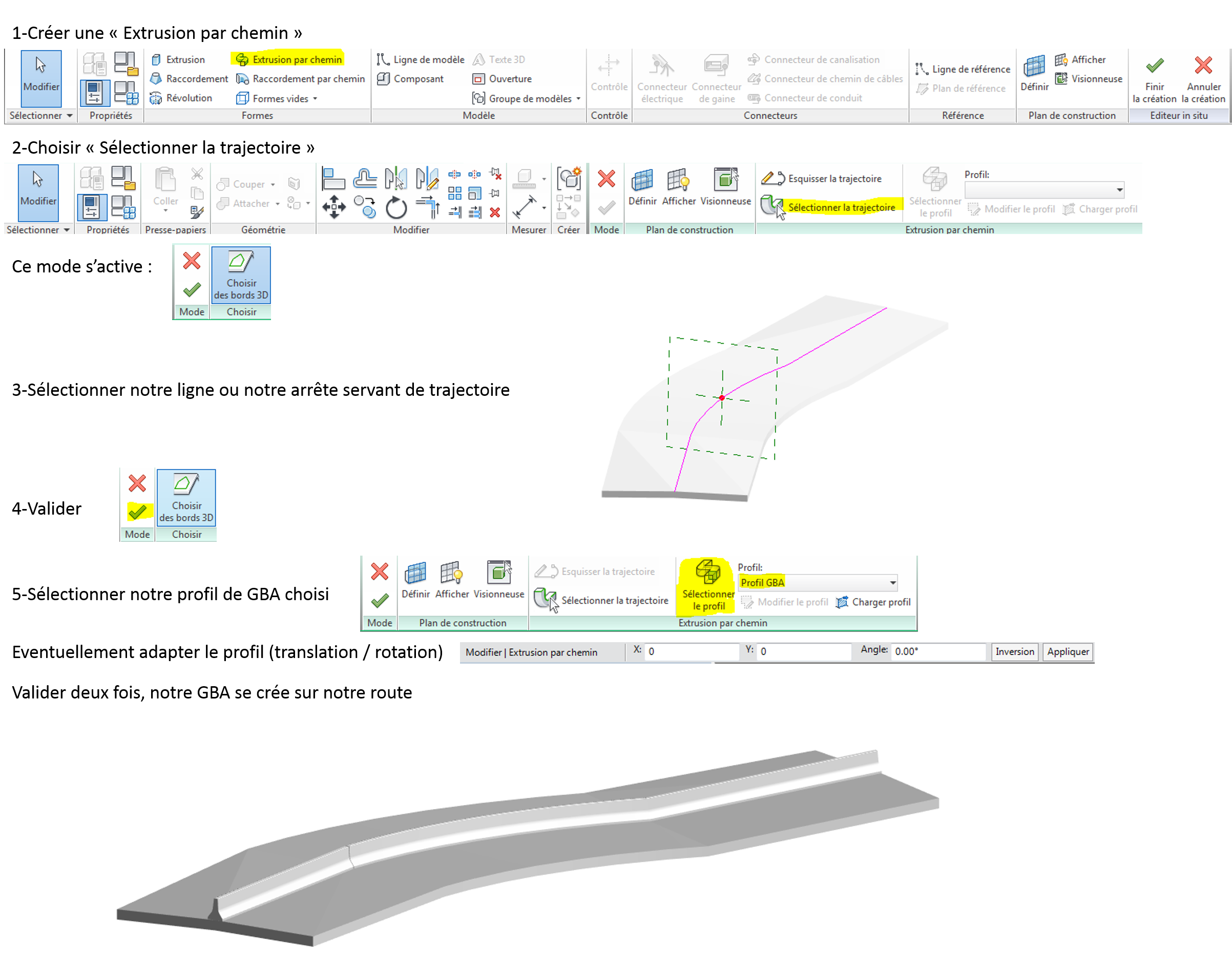

Si justement, cela est possible ! Il suffit d'utiliser l'option "Sélectionner la trajectoire" plutôt que "Esquisser la trajectoire" lors de la création de l'élément In situ pour pouvoir se "coller" à n'importe quelle ligne / polyligne / arrête de voile ou de dalle..., y compris si cette trajectoire est non coplanaire...
[attachment]sélectionner la trajectoire.PNG[/attachment]
Il suffit après d'appliquer le profil souhaité et le tour est joué. Très utile en effet pour des composants linéaires 3D, ça dépanne bien... mais cela relève pour moi plus du bricolage que d'une fonction réellement adaptée...
[attachment]extrusion par chemin.jpg[/attachment]
C'est je pense la méthode la plus rapide à mettre en oeuvre, il est possible de choisir le type d'élément que c'est (mur, garde-corps etc...) et ça ne demande pas de programmation.

NB : l'élément in situ se "déplace" dès qu'il rentre en mode édition si la ligne support est modifiée. Mais il n'est pas supprimée si celle-ci est supprimée.

Mais je trouve la méthode des composants adaptatifs plus intéressante.

Bonne journée,


Je n'arrive pas à reproduire votre exemple. Pourriez-vous m'en dire plus ? Merci.
JA Jallal A.
·
Merci Akli pour la démo.

Auriez-vous un tuto expliquant ce concept ? Cela pourrez répondre à ma question.

Merci Sylvain. Pour des GBA (profil plein et linéaire) cette méthode pourrai convenir, bravo.
SJ Sylvain Josserand
·
Bonjour,

Bonjour,

Malheureusement la fonction d'extrusion par chemin de Revit ne permet pas pour l'instant d’utiliser une polyline 3D comme chemin à suivre. A ma connaissance, la ligne directrice d'extrusion par chemin doit être coplanaire, c'est à dire que chaque point de la ligne rentre dans un plan de travail choisi. Il n'est pas possible de courber la ligne de chemin ni la ligne de profil à extrude dans l'espace comme dans 3dsMax. Il n'est pas possible d’automatiser le processus, si vous avez besoin de plusieurs chemins, il faut les dessiner en Revit une par une depuis plusieurs segments si leur chemin est compliqué.

Cdt.

Polantis
https://www.polantis.com/fr

Si justement, cela est possible ! Il suffit d'utiliser l'option "Sélectionner la trajectoire" plutôt que "Esquisser la trajectoire" lors de la création de l'élément In situ pour pouvoir se "coller" à n'importe quelle ligne / polyligne / arrête de voile ou de dalle..., y compris si cette trajectoire est non coplanaire...
sélectionner la trajectoire.PNG
Il suffit après d'appliquer le profil souhaité et le tour est joué. Très utile en effet pour des composants linéaires 3D, ça dépanne bien... mais cela relève pour moi plus du bricolage que d'une fonction réellement adaptée...
extrusion par chemin.jpg
C'est je pense la méthode la plus rapide à mettre en oeuvre, il est possible de choisir le type d'élément que c'est (mur, garde-corps etc...) et ça ne demande pas de programmation.

NB : l'élément in situ se "déplace" dès qu'il rentre en mode édition si la ligne support est modifiée. Mais il n'est pas supprimée si celle-ci est supprimée.

Mais je trouve la méthode des composants adaptatifs plus intéressante.

Bonne journée,
AA Akli AM
·

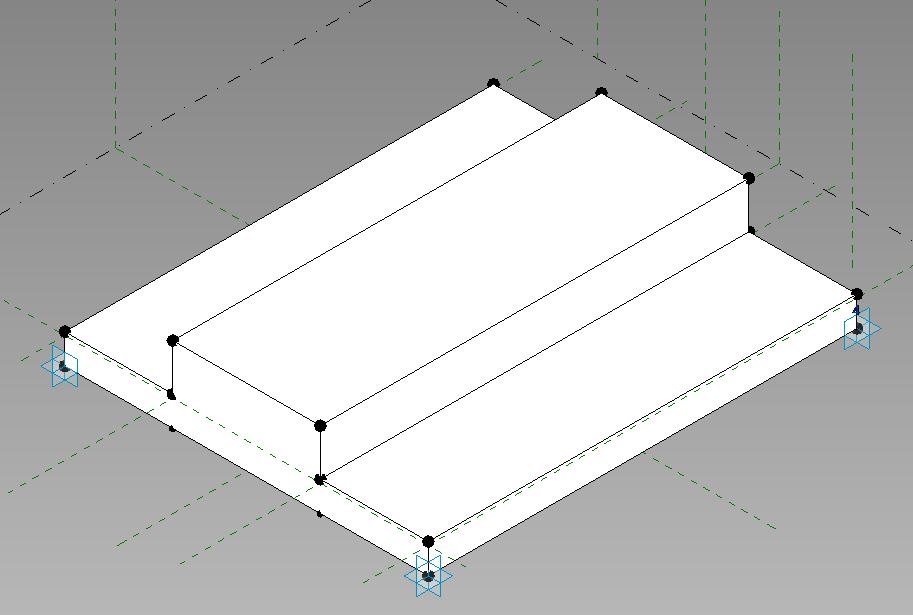

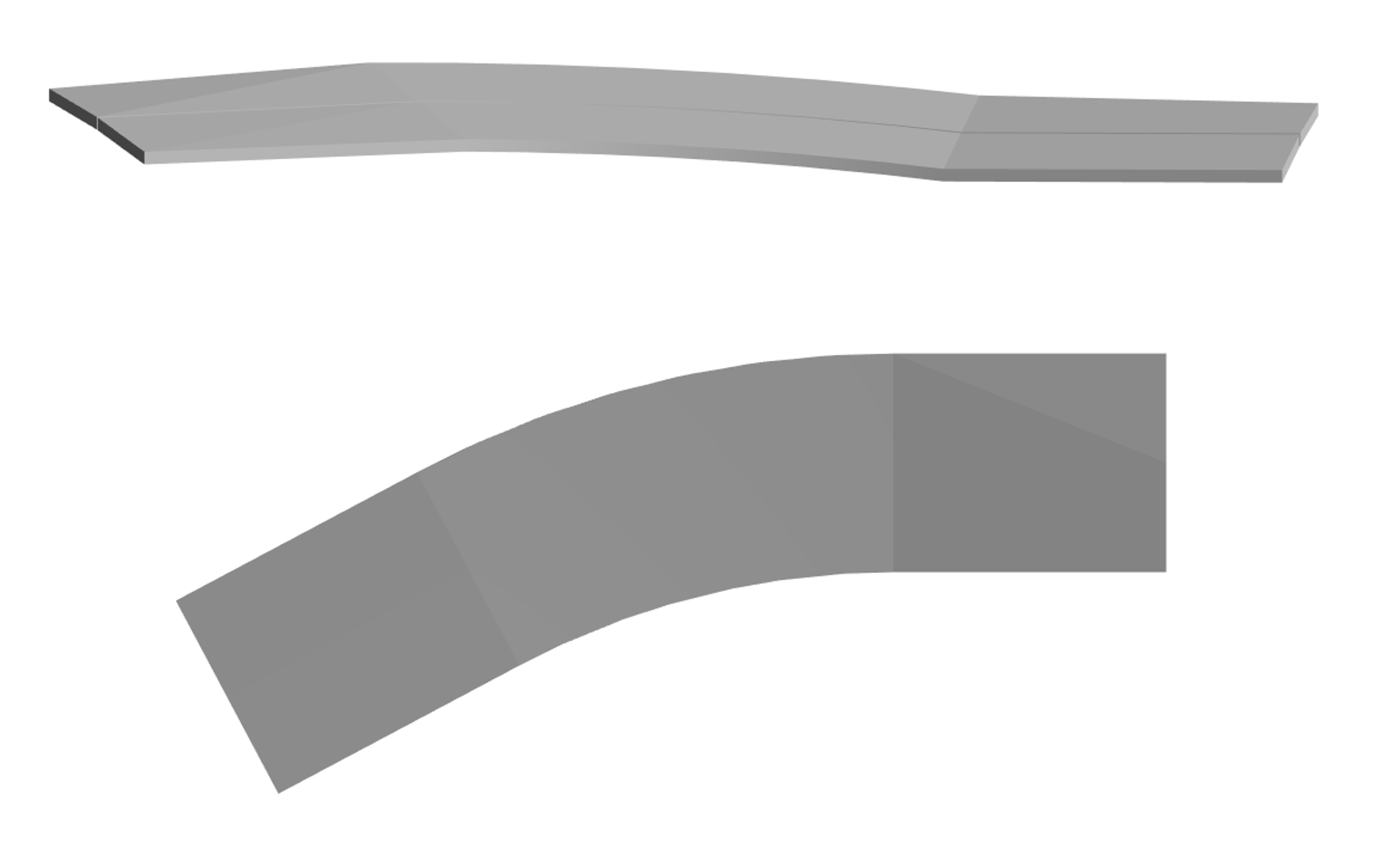

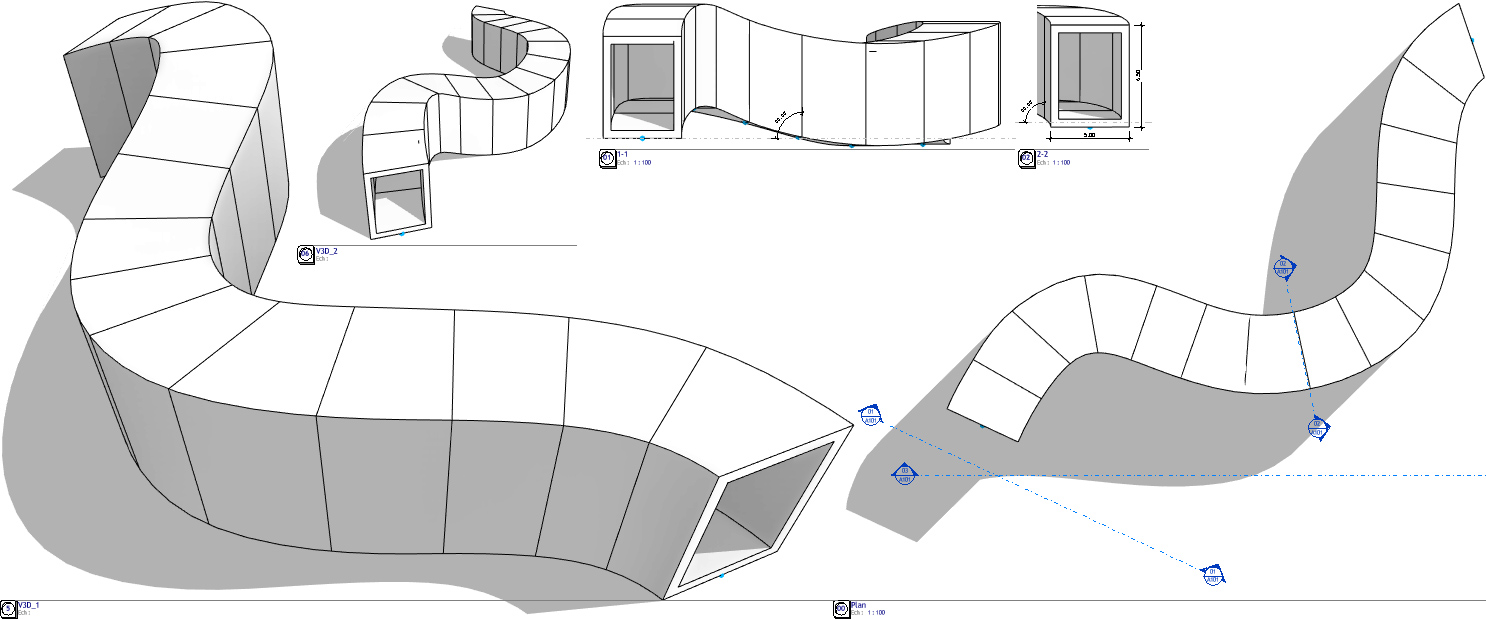

Une famille de composants adaptatives à 4 point et un peu de dynamo :) peuvent êtres une solution
Capture.JPG Capture 2.JPG Capture.png
JA Jallal A.
·
Ok, merci. Je regarde ça et je reviens vers toi.
AD Alban de Chasteigner
·
Alors le mieux, si tu ne vois pas à quoi ressemble un composant adaptatif, ça va être de le tester.
Tu trouveras en PJ, un voussoir de pont (créé par A. Samsonowicz d'Autodesk)

Tu le charges dans le projet et tu cliques à 2 endroits dans l'espace : le début et la fin du voussoir.
Bien sûr la famille pourrait avoir plusieurs points de référence ou tu peux placer plusieurs modules les uns à la suite des autres pour suivre des courbes de niveaux et des dénivelés par exemple.

Rejoindre la discussion

JA Jallal A.
·
Bonjour,

Alban, pourriez-vous développer le principe de famille paramétrique à composants adaptatifs ?

Merci.
NS Nemanja S.
·
Bonjour,

Malheureusement la fonction d'extrusion par chemin de Revit ne permet pas pour l'instant d’utiliser une polyline 3D comme chemin à suivre. A ma connaissance, la ligne directrice d'extrusion par chemin doit être coplanaire, c'est à dire que chaque point de la ligne rentre dans un plan de travail choisi. Il n'est pas possible de courber la ligne de chemin ni la ligne de profil à extrude dans l'espace comme dans 3dsMax. Il n'est pas possible d’automatiser le processus, si vous avez besoin de plusieurs chemins, il faut les dessiner en Revit une par une depuis plusieurs segments si leur chemin est compliqué.

Cdt.

Polantis
https://www.polantis.com/fr
AD Alban de Chasteigner
·
Une famille paramétrique à composants adaptatifs pourrait être une bonne solution.
Mais tu ne pourras pas utiliser la commande " Choisir ses lignes " comme pour dessiner un mur.
JA Jallal A.
·
Bonjour Frédéric,

J'y ai pensé. Mais pour que cela fonctionne, il faut, auparavant, avoir un support type topo., mur, etc..

J'aimerais pouvoir simplement sélectionner ma polyligne 3D (provenant d'autocad) et tracer mon profil, glissière ou garde corps. Ce principe fonctionne très bien avec un mur.

Une solution envisageable serai de créer le béton de propreté des glissière à partir d'un mur et d'apposer un garde corps après avoir modifié son profil. Mais là, on entre dans le domaine du bricolage et ça me plait pas trop.

Au final, dans la maquette au format IFC, le béton de propreté serai un mur et la glissière, un garde corps. En ce qui concerne le BIM, la FIN ne justifie pas les moyens :( .
BF Bidault Frédéric
·
Bonjour,
Le plus simple serait de te servir de l'outil garde-corps dans Revit. Traverses + barreaux.
