Bonjour à tous.
prenons l'exemple d'une famille : prise de courant 2P+T insérée dans mon projet.
L’aperçu dans les propriété me montre la prise de dos. on ne vois pas que c'est une prise de courant ou une prise RJ45 ou un interrupteur...
... Bref.
J'aimerais changer la vue qui apparaît dans les propriétés.
Voici ce que j'ai fait et qui ne fonctionne pas :
Ouverture de la famille. affichage de la vue 3D nommée "vue 1" je place ma vue de façon à voir l'avant de ma prise
"enregistrer sous" dans les options d'enregistrement je sélectionne en vue par défaut ma vue nommée "vue 1" en j'enregistre puis je clique sur "charger dans le projet et fermer"
Mon projet s'affiche avec la prise mais, dans les propriétés, la prise est toujours vue de dos...
Qui a déjà rencontré ce problème ? comment l'avez vous solutionné ?
Merci pour votre aide.
prenons l'exemple d'une famille : prise de courant 2P+T insérée dans mon projet.
L’aperçu dans les propriété me montre la prise de dos. on ne vois pas que c'est une prise de courant ou une prise RJ45 ou un interrupteur...
... Bref.
J'aimerais changer la vue qui apparaît dans les propriétés.
Voici ce que j'ai fait et qui ne fonctionne pas :
Ouverture de la famille. affichage de la vue 3D nommée "vue 1" je place ma vue de façon à voir l'avant de ma prise
"enregistrer sous" dans les options d'enregistrement je sélectionne en vue par défaut ma vue nommée "vue 1" en j'enregistre puis je clique sur "charger dans le projet et fermer"
Mon projet s'affiche avec la prise mais, dans les propriétés, la prise est toujours vue de dos...
Qui a déjà rencontré ce problème ? comment l'avez vous solutionné ?
Merci pour votre aide.
0
Undo
Votes
j'ai testé quelque chose. j'ai modifié la forme de la prise et la vue miniature change effectivement de forme aussi mais est toujours représentée du mauvais coté. il y a bien une mise à jour mais l'orientation de la vue est déséspérement bloquée...
0
Undo
Votes
Est-tu sur d'avoir bien redéfinit la vue debut de ta vue 1
C'est comme ça que je fais et l'aperçu est correcte !
C'est comme ça que je fais et l'aperçu est correcte !
0
Undo
Votes
Bonjour,
il est possible de choisir la vue de la miniature.

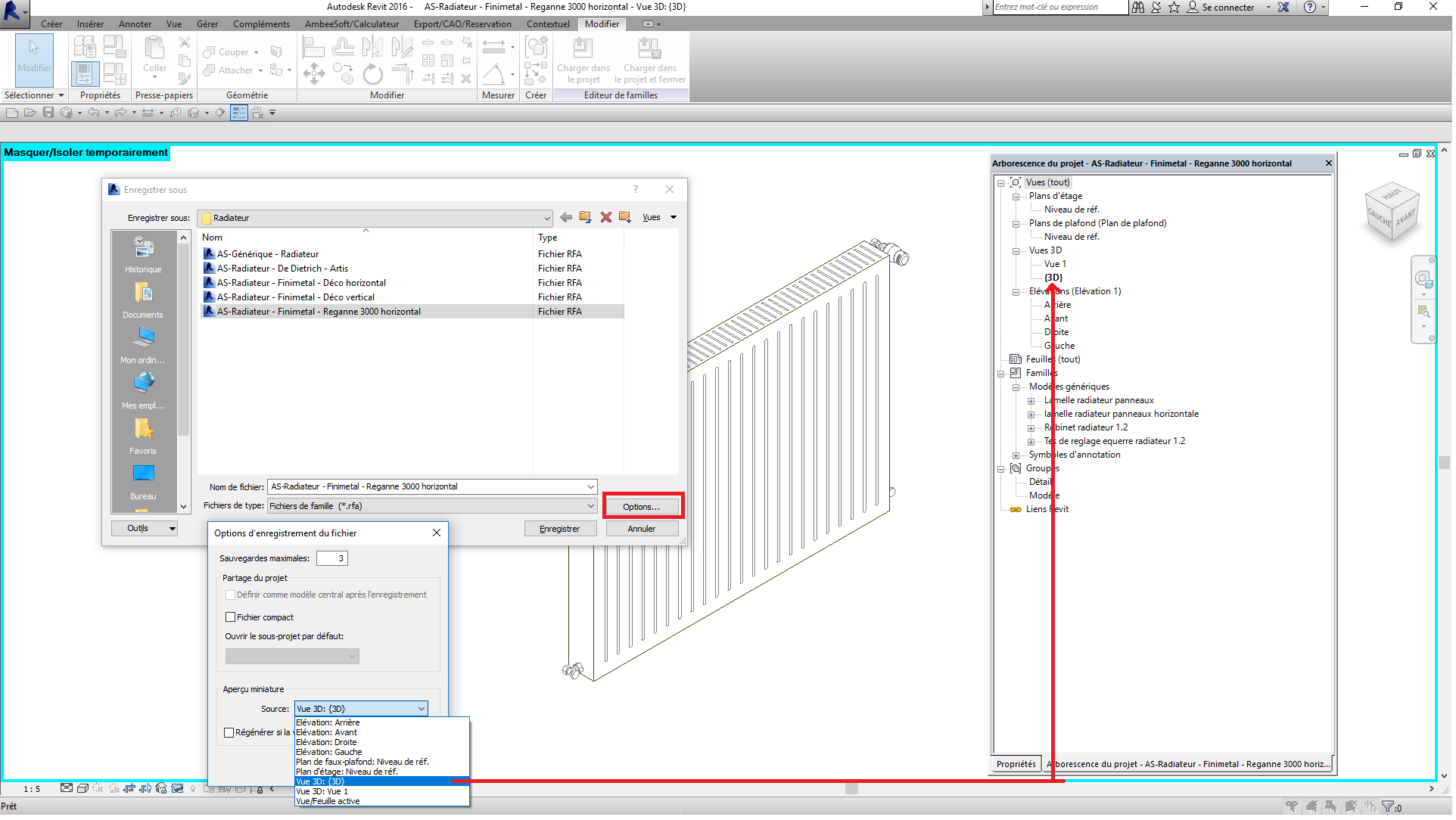

Lors de l'enregistrement de votre famille, il faut passer par enregistrer sous - Famille
Dans la fenêtre qui s'ouvre cliquez sur "Options", puis sélectionnez la vue dans la liste déroulante "Aperçu miniature" que vous souhaitez voir apparaître.
Je vous conseil de préparer la vue au préalable : Masquer les côtes qui pourraient éloigner la vue, les connecteurs et tout éléments du même type.
De cette manière votre famille s'affiche tel que vous le souhaitez
il est possible de choisir la vue de la miniature.
Lors de l'enregistrement de votre famille, il faut passer par enregistrer sous - Famille
Dans la fenêtre qui s'ouvre cliquez sur "Options", puis sélectionnez la vue dans la liste déroulante "Aperçu miniature" que vous souhaitez voir apparaître.
Je vous conseil de préparer la vue au préalable : Masquer les côtes qui pourraient éloigner la vue, les connecteurs et tout éléments du même type.
De cette manière votre famille s'affiche tel que vous le souhaitez
