[REVIT]Couvertine - Mur en pente ?

SN Sofiane Nabti
11 septembre 2018
10.58K
5
Bonjour,
je suis confronté à un problème.
Pour la modélisation d'une couvertine ainsi que son isolation, je suis partis de la fonction "Profil en relief" dont lequel j'ai chargé mon profil.

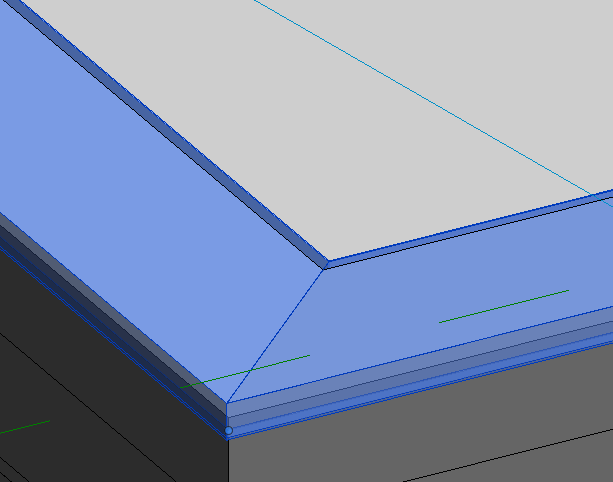

J'obtiens un résultat plutôt satisfaisant, notamment pour les angles (image 1 et 2).

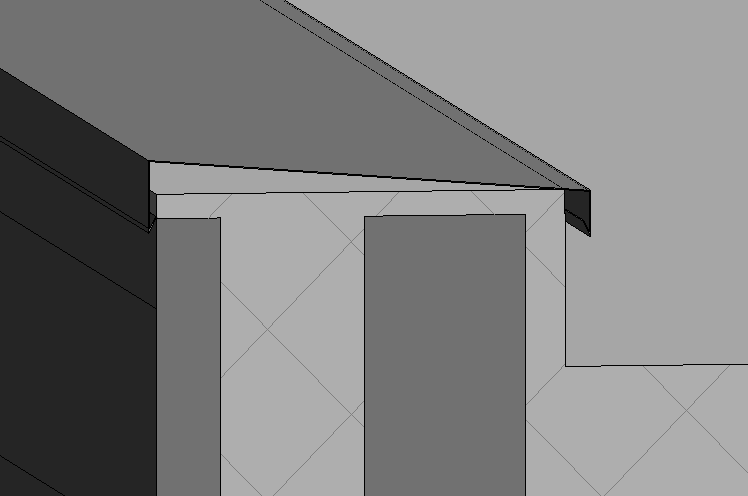

Or lorsque j'ai un mur en pente. Il m'est impossible d'utiliser cette commande.

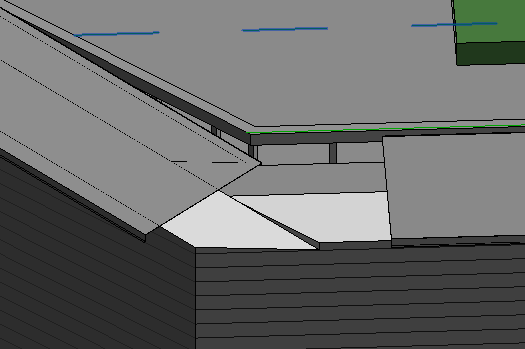

J'ai testé le volume in situ. J'en suis vraiment pas fan, et pour ce qui est des angles, un désastre (image 3)

Avez vous une solution plus adéquate pour modéliser des couvertines sur des murs en pentes ?

Merci

Photos

Image 1.png
Image 2.png
Image 3.png
10061_garde corps.jpg
10061_GC COUVERTINE.jpg

hxrel-u

new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
RVTConvert

RVTConvert

Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Autodesk Informed Design

Autodesk Informed Design

Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
TopSolid'Steel

TopSolid'Steel

Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
STEP Tools

STEP Tools

Gamme de bibliothèques logicielles pour l'intégration, la conversion, le maillage et la visualisation de modèles IFC et STEP, destinée aux développeurs et intégrateurs de systèmes BIM et CAO.
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ggRevitIFC

ggRevitIFC

Plugin pour Revit facilitant l'import, l'export et la manipulation de données IFC, permettant notamment la mise à jour itérative de modèles et la gestion fine des propriétés et identifiants GUID.
Thématique
Collaboration
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
FreeCAD

FreeCAD

Application de modélisation 3D paramétrique open source dédiée à la conception technique, au BIM et à la fabrication, permettant de gérer des projets complexes via des ateliers spécialisés.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
ELITECAD Architecture

ELITECAD Architecture

Logiciel auteur BIM pour la modélisation 3D de bâtiments, la production de plans et la visualisation intégrée, centralisant le modèle et ses données dans un fichier unique pour les architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CK christophe koroma
·
bonjour

Créer une ligne de modèle sur un élément de modèle, puis insérer un profil de relief en cliquant sur la ligne de modèle. On peut utiliser cette technique pour mettre un chasse-roue au milieu d'une rampe.
avantage : on récupère l'info dans les nomenclatures.
SN Sofiane Nabti
·
Super vidéo !
Tout est clair maintenant, merci de votre aide à tous.
:)
SN Sofiane Nabti
·
Alors il y a un loupé de ma part. Mais étant dans R2018 ( et je vois à votre image que vous être sur R2019 ?)

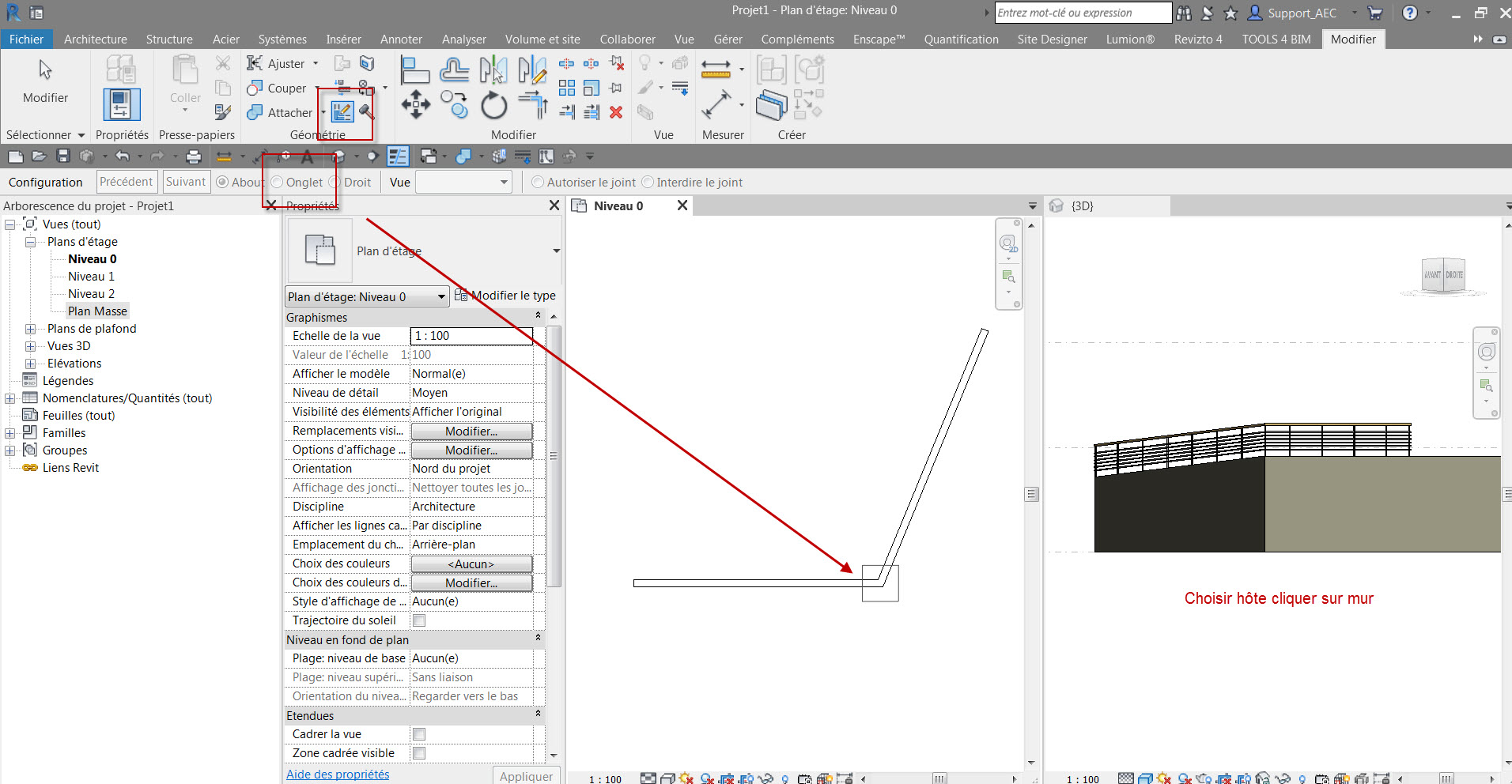

Comment faite vous pour tracer votre gc ? En 3D ou en coupe on ne peut pas.
En esquissant en plan, il ne suit pas ma pente de mur.
MK Mohamed KHETTAB
·
Re,

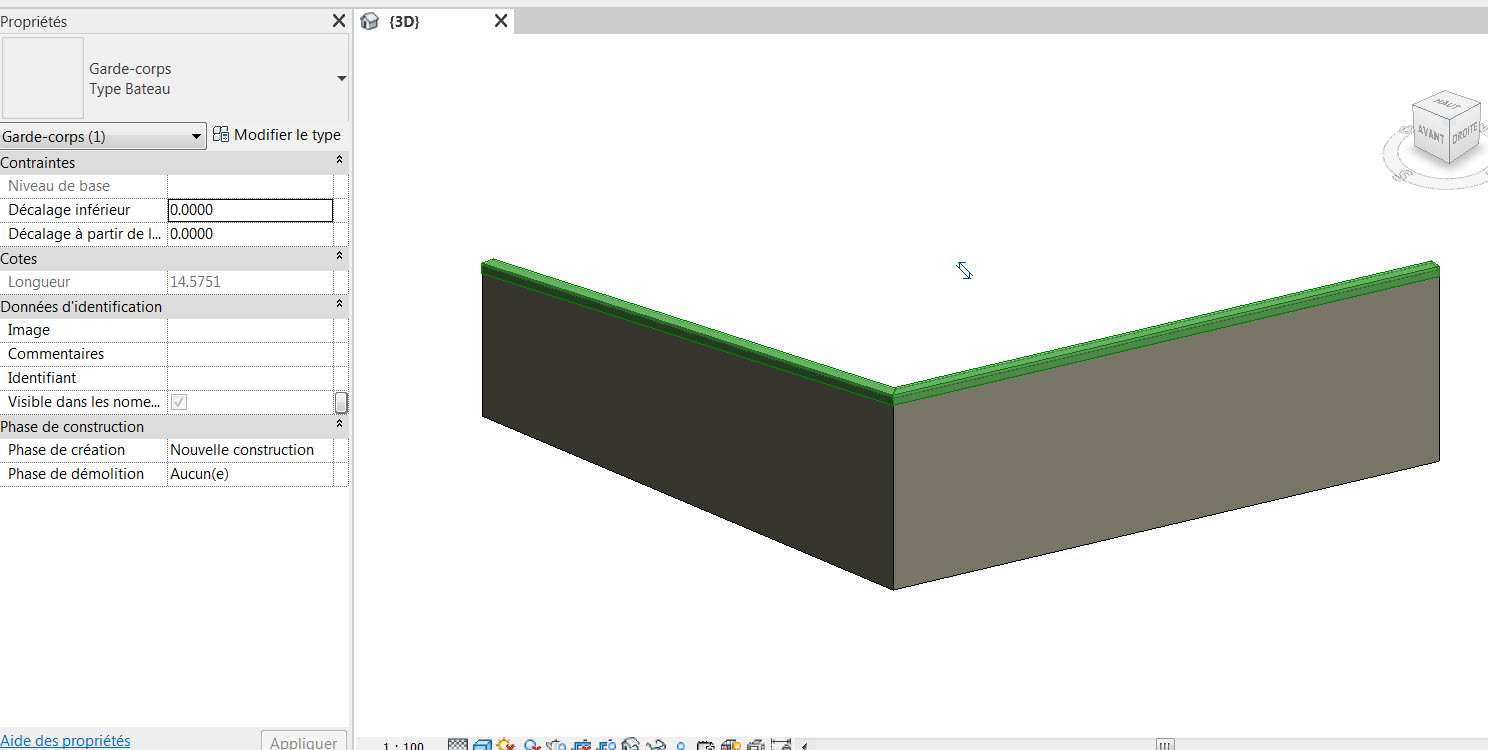

Cela fonctionne chez moi avec cette config les gardes corps suivent les murs avec les hauts plats ou inclinés. une fois le gc créé choisir nouvel si besoin


C'est la meilleure solution je pense. A partir de R2018 uniquement
GD gaetan denis
·
Re,

Cela fonctionne chez moi avec cette config les gardes corps suivent les murs avec les hauts plats ou inclinés. une fois le gc créé choisir nouvel si besoin


Gaëtan
10061_garde corps.jpg
10061_GC COUVERTINE.jpg
SN Sofiane Nabti
·
Ah pas mal comme finalité !
Je vais tester ça, merci
MK Mohamed KHETTAB
·
Après m'être pas mal gratté la tête sur le sujet, la solution que j'ai finalement conservée c'est de créer une famille d'ossature (malheureusement) avec comme matériau structurel Acier (obligatoire pour la suite) ayant le profil souhaité de la couvertine.
Il suffit ensuite de tracer la "poutre" le long de l'arrête du mur et enfin d'utiliser des plans de références qui seront utilisés comme plan de coupe (biseaux possibles dans tous les sens).
Enfin utiliser couper la géométrie entre la couvertine et le plan.

Permet d'avoir une couvertine métrable, paramétrable, géométriquement réaliste, légère... Mais qui demande un peu de manipulation.
SN Sofiane Nabti
·
Hmm...
Pour tracer un garde corps, soit j'applique sur un escalier, soit l'esquisse moi même.
Pour l'esquisser je ne peux uniquement sur une vue en plan (et donc non en coupe).
En me plaçant en vue de toiture et en sélectionnant l'arrête de mon mur lors de l'esquisse, le garde corps ne prend pas la pente. Il reste droit.
A moins que je m'y prenne mal, je pense que cette technique ne fonctionne pas.
GD gaetan denis
·
Salut,

Je n'ai jamais essayé mais peut être pourrais tu tester l'outil garde corps qui maintenant suis le haut des murs... Tu injectes ton profil que tu as utilisé pour ton profil en relief vérifie dans les propriétés de ton profil que tu sois en générique ou profil traverse (si je dis pas de bêtises) et en avant Guinguan.

A tester :)
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
