Revit - création de famille

Rechercher dans les commentaires

Search

Yandi Simon

· 7 février 2019

Salut JP,

Ce ne sont pas des blocs spéciaux mais uniquement des entrées (code block) dont j'ai écris le nom.
Cela me permets d'améliorer la visibilité globale du script pour ne pas avoir des fils qui "pendouillent" n'importe comment.

Il ne faut pas être déçu d'avoir réussi en 2 étapes.
L'essentiel est d'arriver au résultat.
C'est en forgeant qu'on devient forgeron.

0

0

Signaler le commentaire

Jerome Pereira

· 6 février 2019

Bonsoir,

Encore merci à vous 2. (William et Yandi)

Je me suis plus dirigé vers la solution de Yandi Simon. Tes 2 images m'ont bien aidé même si je n'avais encore jamais vu de codeblock du genre ("écart_led"|écart_led; >

Je suis un peu déçu de ne pas avoir réussi à faire un seul bout de code mais j'ai réussi en décomposant en 2 parties :
- 1 / d'abord à partir d'une spline ou de plusieurs courbes je créé une famille ruban_led
- 2 / ensuite je modifie la famille et je lance un 2ème dynamo qui imbrique des leds tout les xx cm.

Comme ça si je bouge mon ruban led dans le projet, les leds imbriquées suivent.

J'essaierai d'améliorer pour avoir exactement ce que je veux mais dans un premier et au vu de l'urgence de mon dossier, ça fera l'affaire.

A+
JP

0

0

Signaler le commentaire

Yandi Simon

· 22 janvier 2019

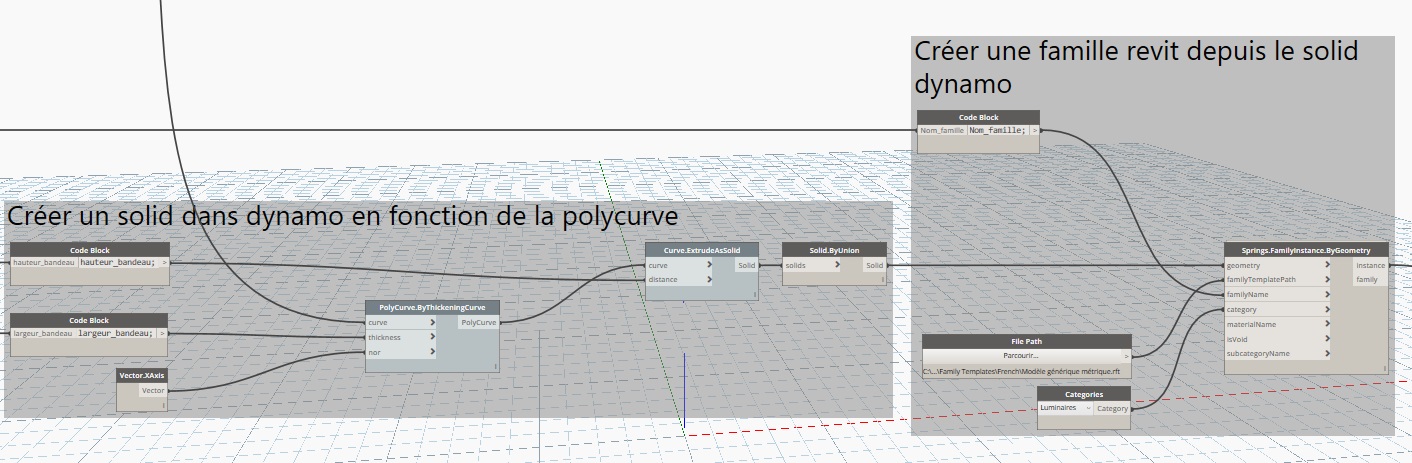

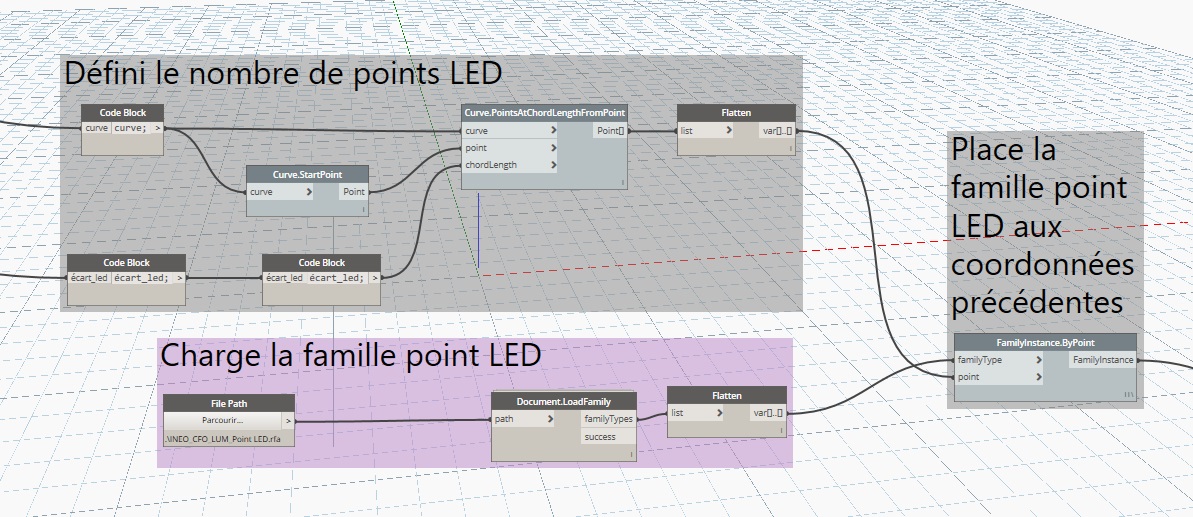

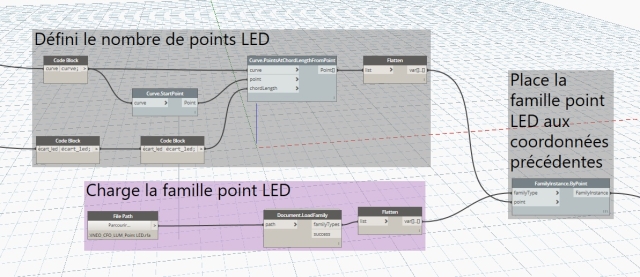

Je ne peux pas t'envoyer le script car ma société me paye pour cela et pas hexabim mais je peux te montrer le chemin

En PJ tu trouveras les 2 fonctions permettant de faire ce que tu veux.

0

0

Signaler le commentaire

Jerome Pereira

· 17 janvier 2019

Merci William,

Je teste ça dès que j'ai un peu de temps.

Cdlt
JP

0

0

Signaler le commentaire

William BOUSSEAU

· 16 janvier 2019

voici la famille, dont je te parlais, je n'y ai pas touché depuis longtemps donc elle n'est pas très aboutie!

Cdlt

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Jerome Pereira

· 15 janvier 2019

Salut,

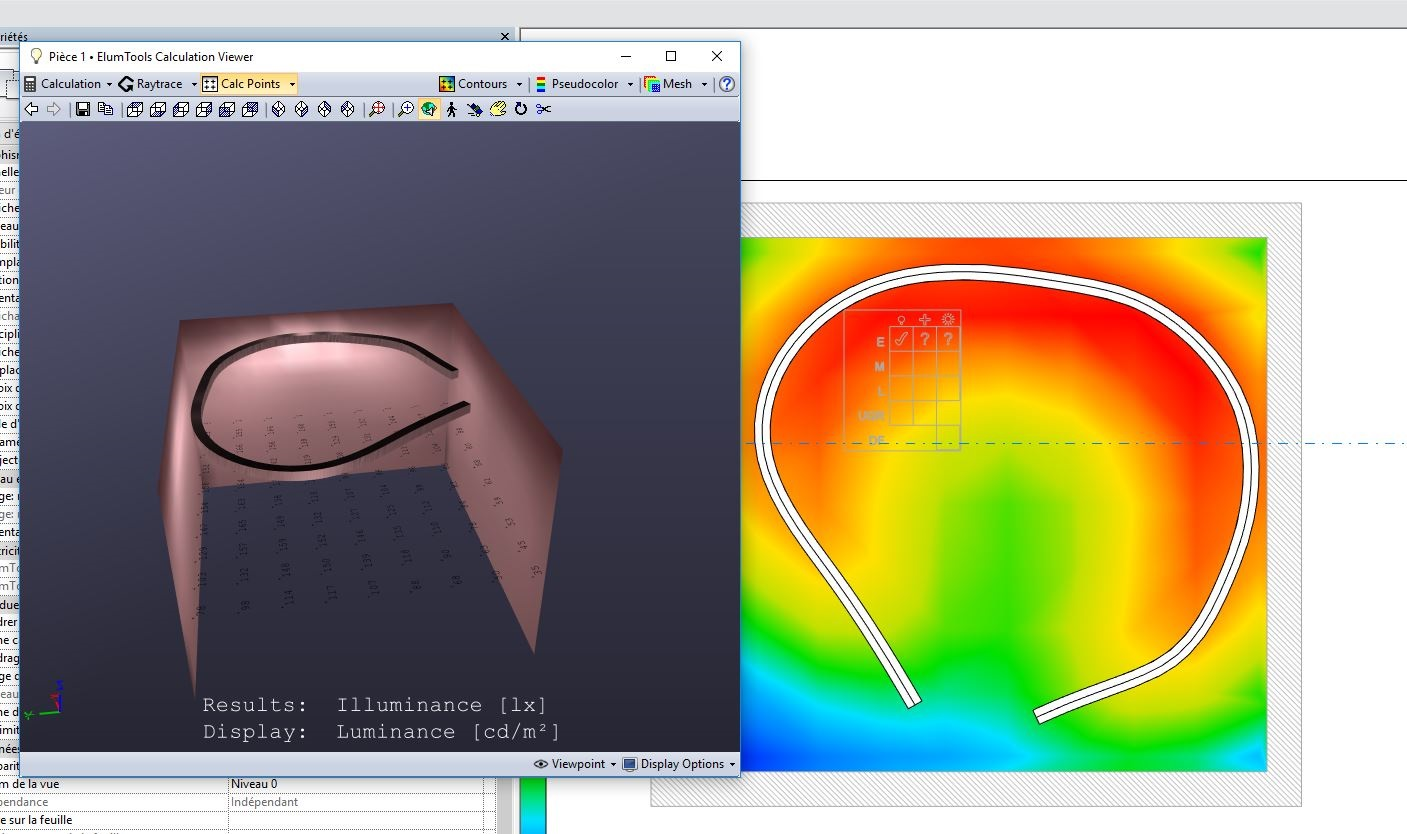

Avec dynamo c'est possible en 2 étapes.
D'abord créer la forme globale du luminaire via une spline.
Pour le calcul d'éclairement, faire un réseau depuis la spline en plaçant une famille de luminaire contenant le fichier IES.

Bonsoir Yandi,

En attendant le fichier de William, pourrais-tu m'expliquer un peu plus en détail la marche à suivre avec la méthode que tu proposes, stp?

Merci
JP

0

0

Signaler le commentaire

Yandi Simon

· 15 janvier 2019

Salut,

Avec dynamo c'est possible en 2 étapes.
D'abord créer la forme globale du luminaire via une spline.
Pour le calcul d'éclairement, faire un réseau depuis la spline en plaçant une famille de luminaire contenant le fichier IES.

0

0

Signaler le commentaire

Jerome Pereira

· 14 janvier 2019

Cool je te remercie.
Je pense que je vais surtout m'en inspirer parce qu'au vu de mon PC actuel, 350 morceaux de 2cm pour juste faire mon bandeau led extérieur, je pense qu'il ne vas pas aimé.

Bonne soirée

0

0

Signaler le commentaire

William BOUSSEAU

· 14 janvier 2019

Salut Jérome,

faudra que je retrouve cette famille, je dois l'avoir quelque part chez moi!
j'ai fait une famille qui modélise un ruban le long du curseur de la souris, et qui crée une led(avec source d'éclairage) tout les 2cm. Cependant, sur de grandes longueurs cela fait ramer Revit. Ayant rarement de rendu a effectuer avec, j'utilise des rubans sans source d'éclairage le plus souvent, mais je t'enverrai ça.

Cdlt

William

0

0

Signaler le commentaire

Jerome Pereira

· 14 janvier 2019

Bonjour,

William BOUSSEAU : Je suis aussi technicien élec sur Revit et j'aurais besoin de visualiser un bandeau led.

Ce n'est pas la première fois, mais habituellement mes bandeaux étaient linéaires.
Aujourd'hui je dois les représenter sur une structure incurvée de 70m de long avec des rayons de courbures différents.
Chaque bandeau fait 5m.

Je pensais faire :
- créer une famille avec un tronçon de bandeau droit de 50cm (avec source d'éclairage).
- imbriquer cette famille dans une autre famille (bandeau_led_5m)
- faire en sorte que je puisse placer cette dernière famille avec en réseau, ma famille imbriquée, avec une quantité max de 10 "tronçons" ( 50cm x 10 = 5m)

Mais pour ce dernier point je ne sais pas encore comment faire.

J'ai l'impression que c'est ce que tu as fait pour ton bandeau. Est-il possible de voir ta famille? As tu suivi une vidéo pour trouver la procédure? As tu une meilleure solution à me proposer?

Merci d'avance.

Cordialement
JP

0

0

Signaler le commentaire

William BOUSSEAU

· 23 février 2016

j'ai pensé la même chose! cela n'a pas marché mais c'est surement la bonne direction. j'ai remarqué que les mises a jour de ma famille luminaire imbriqué n'apparaissent pas forcément, même quand je la recharge. je vais essayer de recommencer la manip plus tranquillement quand j'aurai un peu + de temps. Merci!

0

0

Signaler le commentaire

Vincent Bleyenheuft

· 23 février 2016

Je ne suis pas certain mais essaie de partager ta famille de source lumineuse imbriquée. Dans ta famille de source lumineuse va dans "catégorie et parametre de famille" c'est l'icône au dessus de type de famille dans l'onglet créer. Coche dans les paramètres en bas l'option partagé. Une fois ta famille ligne chargée dans le projet, revit connaitra l'existence des sources lumineuses et devrait logiquement pour en tenir compte dans les calculs. Mais je ne suis ne pas certain...

0

0

Signaler le commentaire

William BOUSSEAU

· 23 février 2016

Yeah!! c'est tellement facile quand on sait comment s'y prendre que je me sens bête de ne pas y avoir pensé!! Le seul souci minime, qui m'arrive a chaque fois que j'utilise des sources d'éclairage imbriquées, c'est que Revit n'intègre pas ces luminaires dans son calcul d'éclairement (niveau de Lux a 0) mais bon ce n'est pas vraiment embêtant. En tout cas :

0

0

Signaler le commentaire

Vincent Bleyenheuft

· 23 février 2016

Le réseau paramétré doit être réalisé dans la famille.

0

0

Signaler le commentaire

William BOUSSEAU

· 22 février 2016

Merci je vais essayer ça!

0

0

Signaler le commentaire

Vincent Bleyenheuft

· 22 février 2016

Avec la fonction de réseau paramétré et une famille imbriquée de luminaire tu devrais y arriver assez facilement.

0

0

Signaler le commentaire

William BOUSSEAU

· 22 février 2016

Merci Vincent pour ta réponse! oui j'arrive bien a créer mon ruban avec ce modèle générique ligne, seulement je n'arrive a faire se répéter ma source d'éclairage, même en passant par une famille imbriquée, mais je vais plancher la dessus. Merci encore!

0

0

Signaler le commentaire

Vincent Bleyenheuft

· 20 février 2016

Les chemins de câbles étant des familles système, tu n'arrivera pas à reproduire le même comportement avec une famille chargeable (raccord automatique avec des pièces de raccord entre autre). Ce qui se rapprocherait le plus c'est de faire une famille à partir du gabarit "modèle générique (ligne)" qui te permet de créer une famille dont la géométrie se développe selon une ligne. Par contre pas d'automatisme de raccord aux angles et raccord en T ni de chemin courbe. Pour un ruban LED droit ça marche. Tu peux aussi dévoyer l'outils garde-corps ... mais pas très BIM

0

0

Signaler le commentaire
