REVIT - Découpe de meneaux par une ouverture
FH
Florent HECART
12 juin 2018
4811 0 1 0
Bonjour.
Je teste le forum avec mon premier post :
Petite question technique sur REVIT :

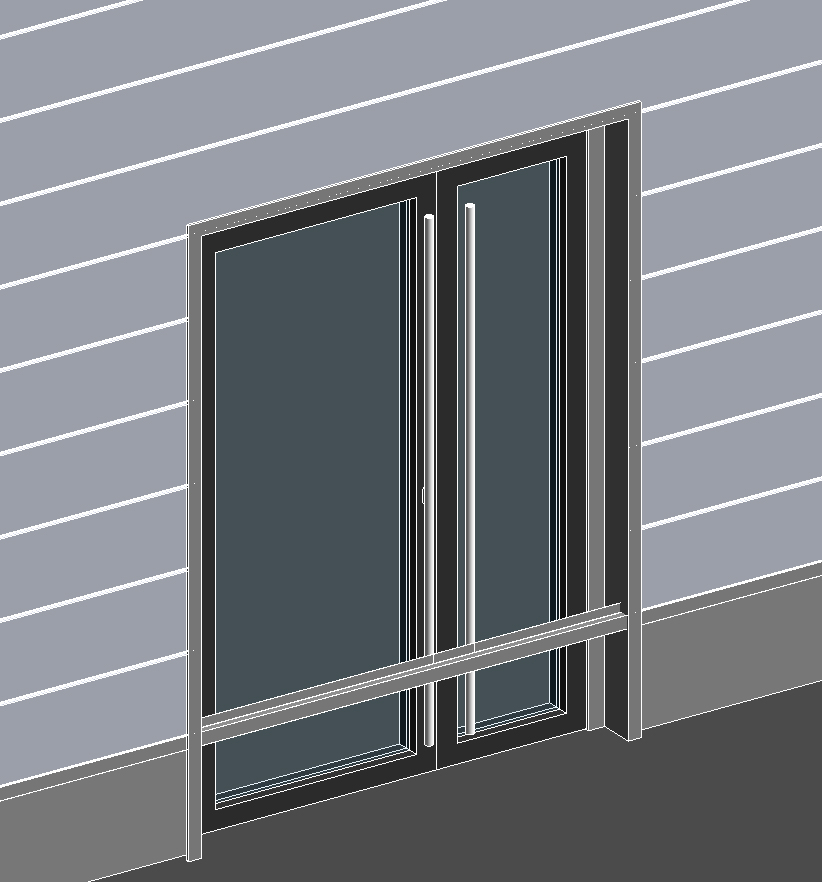

Suivant aperçu ci dessous :
Une porte est hébergée par un mur quelconque et j'ai un mur rideau qui vient en surépaisseur de ce dernier :
je souhaite que la porte découpe le mur rideau au même titre que le mur standard qui l'héberge.
Aucun soucis pour les panneaux : il suffit d'attacher les panneaux et le mur derrière :
Seul problème : le meneau n'est pas découpé et je ne sais pas l'attacher non plus.
Si vous avez une solution je suis preneur!
merci à tous
Je teste le forum avec mon premier post :
Petite question technique sur REVIT :
Suivant aperçu ci dessous :
Une porte est hébergée par un mur quelconque et j'ai un mur rideau qui vient en surépaisseur de ce dernier :
je souhaite que la porte découpe le mur rideau au même titre que le mur standard qui l'héberge.
Aucun soucis pour les panneaux : il suffit d'attacher les panneaux et le mur derrière :
Seul problème : le meneau n'est pas découpé et je ne sais pas l'attacher non plus.
Si vous avez une solution je suis preneur!
merci à tous
Images
Réponses
En supprimant le segment sur lequel est posé le meneau ?
Architecture > Quadrillage de mur rideau > Place des segments de manière à encadrer ta porte>Sélectionne le segment qui supporte ton meneau > Ajouter ou supprimer des segments > Sélectionner le segment à supprimer
Architecture > Quadrillage de mur rideau > Place des segments de manière à encadrer ta porte>Sélectionne le segment qui supporte ton meneau > Ajouter ou supprimer des segments > Sélectionner le segment à supprimer
H
Effectivement on peut le faire de cette manière mais j'espérais une solution native au logiciel et non un contournement qui est énergivore et qu'il faudra a priori reproduire à chaque porte ou a chaque modification de cette dernière.
