Bonjour,

Comme demandé, je publie ici ma méthode pour afficher les sections de câbles électriques en multifilaire (« 3G2,5 » au lieu de « 1-#2,5 mm², 1-#2,5 mm², 1-#2,5 mm² ») à l’aide de Dynamo :

Je crée un paramètre partagé de type texte « Section Câble Multi » puis le paramètre de projet associé dans les groupes « fils » et « circuit électrique ». Ensuite le code Dynamo se fait en 2 phases :
1) je copie le paramètre « section câble » dans mon paramètre « Section Câble Multi »
2) A l’aide du nœud ListString.Replace (package swingnode), je remplace la section uni par la section multi associée

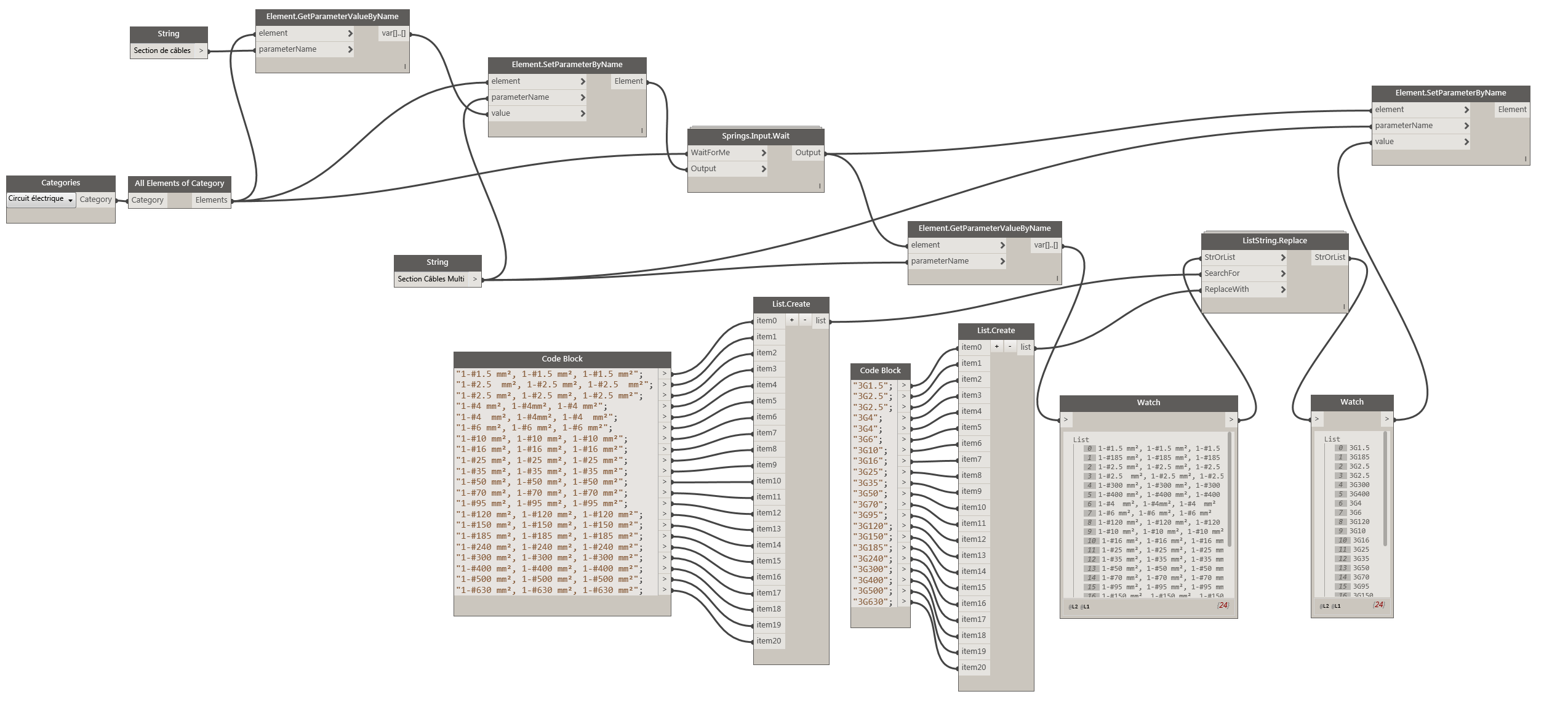

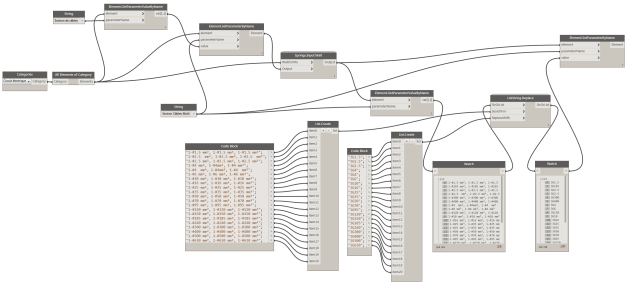

Ci-joint un exemple de code pour la catégorie « circuit électrique », a répéter avec la catégorie « fil ». On peut bien sûr le compléter avec toutes les sections désirées.

Application :
- Cela permet d’étiqueter au besoin mes fils et de faire apparaître cette section dans la nomenclature de circuit électrique (je n’utilise pas les nomenclatures de panneau que je ne trouve pas assez souple).
- Cela permet aussi de mettre à jour les sections tout au long du projet en cas d’ajout/modification de circuit par simple exécution de ce programme.
- J’applique la même méthode avec un paramètre « diamètre extérieur multi » ce qui me permet, via un autre programme Dynamo, d’exporter vers une feuille de calcul Excel les éléments sélectionnés dans le projet et ainsi réaliser très rapidement le dimensionnement des chemins de câbles.

J’espère avoir été clair et pas trop barbant, toute critique positive/négative ainsi que suggestions d’améliorations sont bien entendu les bienvenus.
il y a environ 5 ans
·
#4896
0
Votes
Annuler
bonjour,
j'ai essayé de reproduire le fichier dynamo, et il me manque le "Springs.input.wait".
pourriez vous me dire où vous l'avez trouvé?
merci d'avance
il y a environ 5 ans
·
#4897
0
Votes
Annuler
Bonjour,

il se trouve dans le package "spring nodes"
il y a environ 5 ans
·
#4899
0
Votes
Annuler
et bien je l'ai installé et je ne peux pas le selectionner, c'est bizarre. il faut que je re vérifie.
merci en tout cas
il y a environ 5 ans
·
#4901
0
Votes
Annuler
Le "Passtrough" du package Clockwork fonctionne de la même manière normalement.

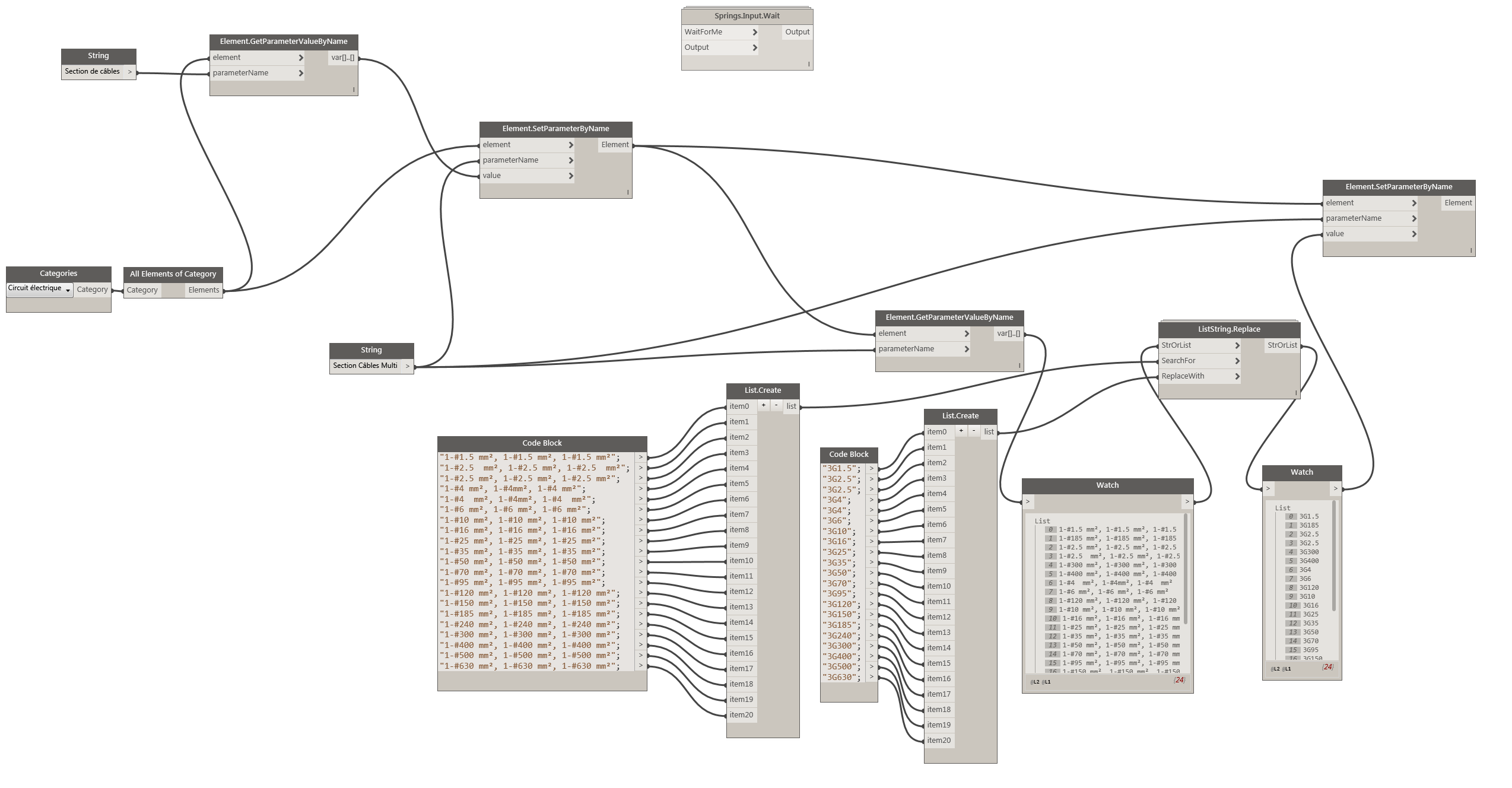

Sinon on peut s'en passer, comme ceci :
