[REVIT] Famille avec représentation 2D/3D - Famille ELEC

Bonjour à tous,

Je reprend le fil en cours car j'ai fait exactement la même chose de mon coté mais j'ai un souci qui ne semble pas avoir été abordé.
J'ai une seule de mes famille (prise Spécialisé de cuisine) qui à la fâcheuse tendance en embarquer les autres qui sont placé sur le même mur.
Ça le fait si la prise spécialisé à été placé avant ces petites copines, que se soit en décalage droite gauche ou en élévation(comme si elles étaient dans un groupe).
C'est plutôt problématique car actuellement il faudrait que je supprime et remplace chacune de ces prises afin qu'elles soient de nouveau indépendantes les unes des autres.

Précisions sur mes familles maisons :
- Symboles en éléments de détails + paramètre de visibilité en occurrence afin de décaler le "S" en gauche,droite ou aligné)
- Symboles "cadenassé" sur un plan de référence coté pour le décalage du symbole par rapport au mur (sur élévations).
- Aucuns paramètres d’échelles.
- j'ai essayé de renommer le plan de référence craignant que Revit de s’emmêle les pinceaux mais rien n'y a fait.
- Les familles "suiveuses" n'ont pas le paramètre de décalage.

Je précise aussi que je ne suis pas une brute en conception de famille, je bricole un peu mais rien qui s'apparente à une quelconque maitrise.
De plus je suis CVC à la base, je ne manipule les familles Elec que très rarement, ça peu donc être quelque chose qui vous parait évident quoi.

Merci d'avance pour le temps que vous m'accorderez
Arthur

Bonjour Alexandre,

Je connais que trop bien ton problème...

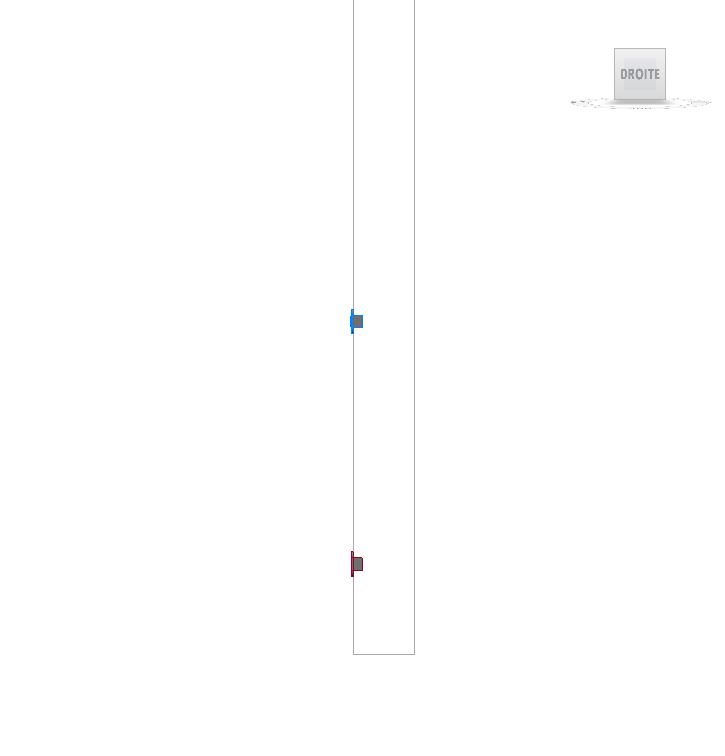

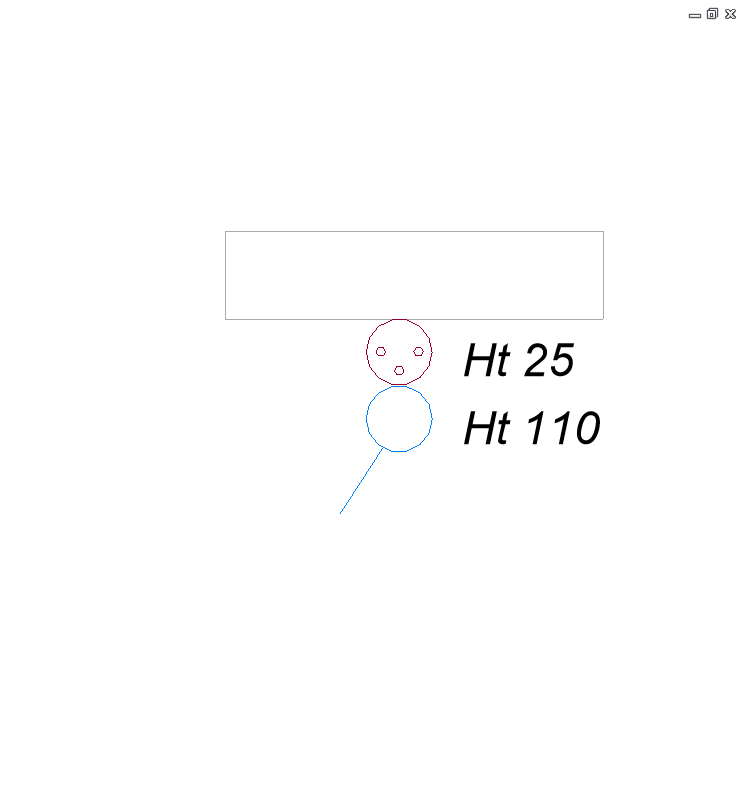

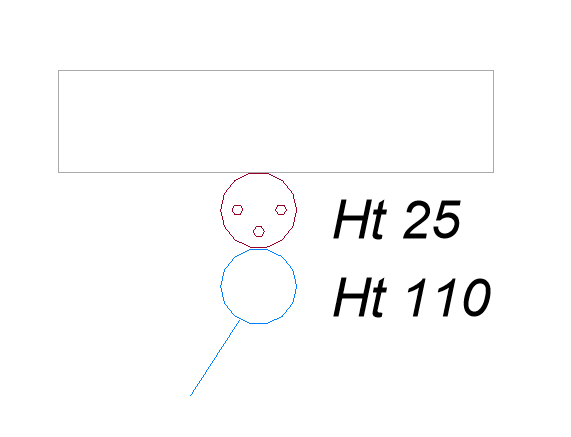

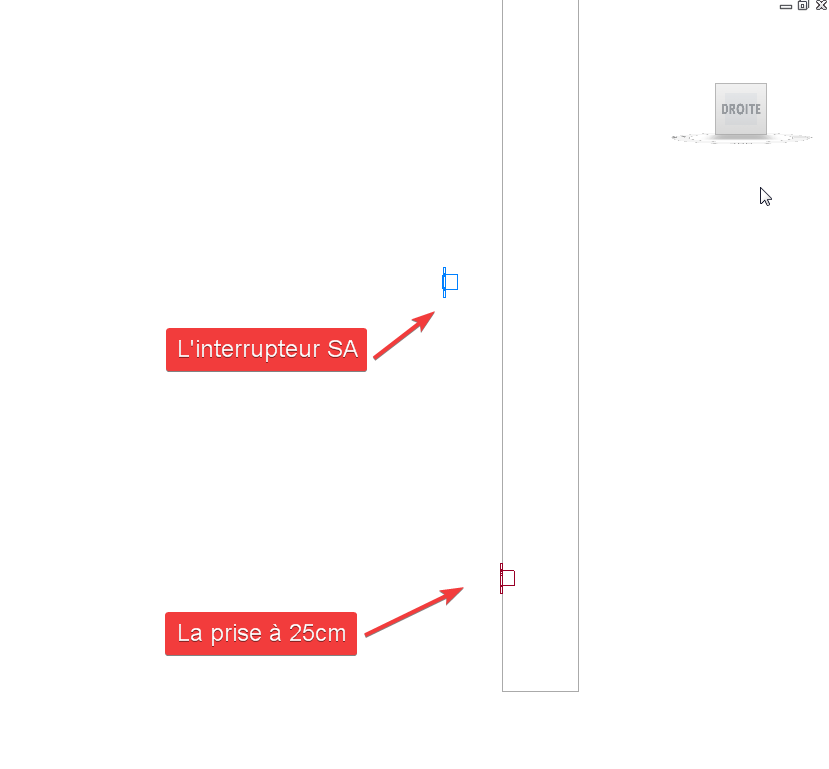

La solution a ton problème n'est pas à déplacer la famille "interrupteur SA" du mur. Il est préférable de laisser ton interrupteur au mur mais d'ajouter un paramètre occurrence à ton élément de détail, ton symbole.

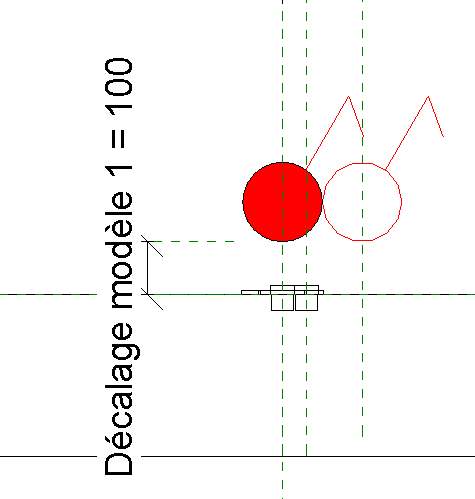

Tu peux également faire un paramètre d’occurrence afin de décaler le symbole sur l'axe Y, mais je suis pas fan. Il faut mettre une cote sur le plan de référence existant avec un second plan de référence qui servira à déplacer le symbole. Cependant il se déplace que d'un coté.
