Revit, fausses longueurs de murs ?
H
HEXABIM
22 décembre 2014
19036 0 7 0
Réponses

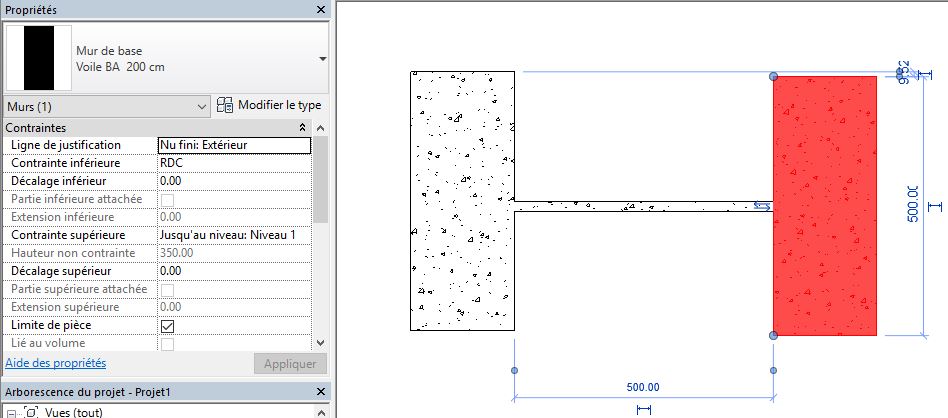

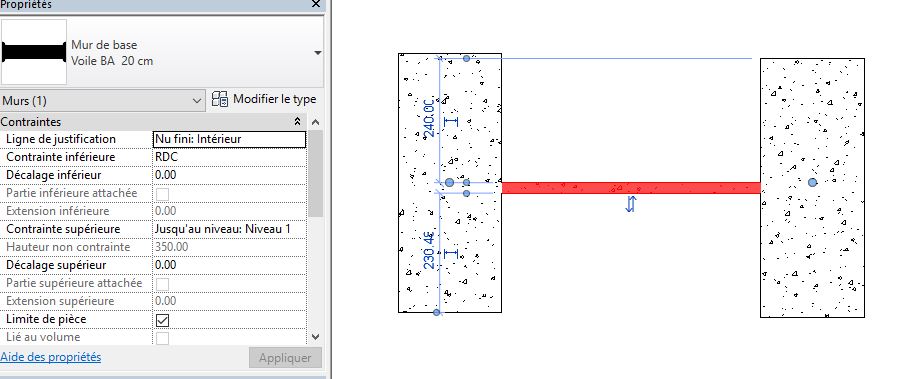

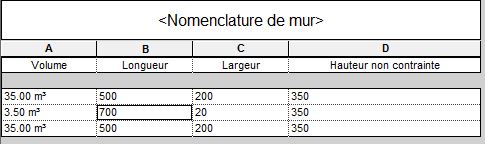

Le plus étrange, c'est que la longueur va effectivement jusqu'au centre des murs sur lesquels ils peuvent être attaché, cependant cela n'affecte pas le volume...
DG

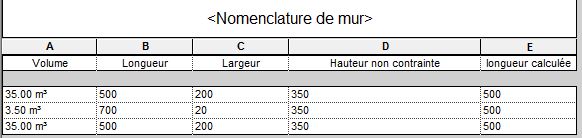

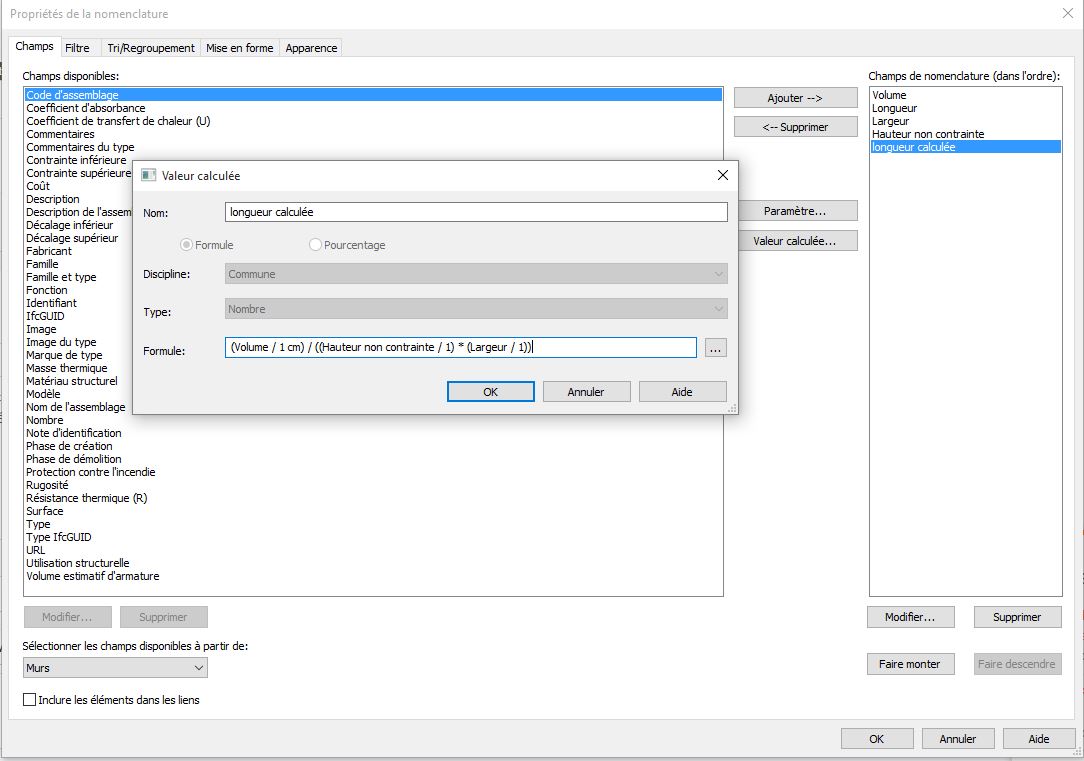

j'ai ajouté une case "longueur calculée" en insérant une formule volume / (largeur X hauteur)
la longueur obtenue alors est cohérente
"il faut diviser chaque valeur par 1 pour dissocier la valeur de son unité relative (cm ou m3 ou m²...)
la longueur obtenue alors est cohérente
"il faut diviser chaque valeur par 1 pour dissocier la valeur de son unité relative (cm ou m3 ou m²...)
DG
Attention, on est beaucoup à avoir tenté ce genre de raccourci avant de se rendre compte assez vite qu'on était bien loin de la réalité!
La hauteur non contrainte n'est pas la "vraie" hauteur du mur, seulement la distance entre le niveau inférieure et le niveau supérieure du mur. Ils sont donc incorrects pour des murs intérieurs qui s'arrêtent sous dalle, et pour les murs avec des arases variables,ainsi que pour les murs avec des ouvertures puisque le volume indiqué est celui du mur ouvertures déduites...
La hauteur non contrainte n'est pas la "vraie" hauteur du mur, seulement la distance entre le niveau inférieure et le niveau supérieure du mur. Ils sont donc incorrects pour des murs intérieurs qui s'arrêtent sous dalle, et pour les murs avec des arases variables,ainsi que pour les murs avec des ouvertures puisque le volume indiqué est celui du mur ouvertures déduites...
BL
Je suis d accord c est la raison pour laquelle je vous invite à télécharger roombook et voir les possibilités que la feuille de calcul générée offre. Il y a le calcul brute suffisant pour un apd puis un autre calcul plus fin pour le pro. En ce sui concerne les hauteurs de murs on peut créer deux niveaux,un pour le niveau fini et un autre pour l arase inférieure de la dalle.
CK
Roombook Areabook Buildingbook pour Autodesk Revit 2018 en français :
L’extension Roombook Areabook Buildingbook pour les logiciels Autodesk® Revit® 2018, Autodesk® Revit® Architecture 2018, Autodesk® Revit® Structure 2018, Autodesk® Revit® MEP 2018 et Autodesk® Revit LT™ 2018 qui permet de quantifier les données de votre projet est disponible en français :
• Roombook calcule les surfaces des faces relatives aux pièces telles que les murs, dalles, et plafonds, ainsi que les périmètres des pièces et quantités de mobilier et entourages pour un calcul complet des finitions intérieures.
• Areabook calcule les surfaces habitables et nettes par pièces et groupes de pièces, incluant aussi bien les surfaces habitables, nettes, brutes et de plancher par projet pour une meilleure maîtrise du calcul de la surface de vos projets.
Buildingbook calcule de manière détaillée les quantités de matériaux de construction de votre projet en tenant compte des couches, éléments et composants.
L’extension Roombook Areabook Buildingbook pour les logiciels Autodesk® Revit® 2018, Autodesk® Revit® Architecture 2018, Autodesk® Revit® Structure 2018, Autodesk® Revit® MEP 2018 et Autodesk® Revit LT™ 2018 qui permet de quantifier les données de votre projet est disponible en français :
• Roombook calcule les surfaces des faces relatives aux pièces telles que les murs, dalles, et plafonds, ainsi que les périmètres des pièces et quantités de mobilier et entourages pour un calcul complet des finitions intérieures.
• Areabook calcule les surfaces habitables et nettes par pièces et groupes de pièces, incluant aussi bien les surfaces habitables, nettes, brutes et de plancher par projet pour une meilleure maîtrise du calcul de la surface de vos projets.
Buildingbook calcule de manière détaillée les quantités de matériaux de construction de votre projet en tenant compte des couches, éléments et composants.
