[REVIT] Modifier les numéros des circuits et nom des tableaux dans le navigateur systeme

AM Alexandre MOT
14 novembre 2017
10.08K
5
Bonjour,

Je voulais savoir s’il était possible de modifier les noms des circuits électriques qu’on a créés ?

Parce que, REVIT numérote génériquement les circuits (1,2,3,4…) Je voudrais forcer cette numérotation depuis le navigateur système ou autre. (Rajouter du texte)

[Voir captures d'écrans jointes]

Mais je ne peux pas parce que dans ma fenêtre de propriété, « Numéro de circuit » est grisé. Idem, je ne peux pas forcer depuis la nomenclature des tableaux.
Est-il donc possible de forcer le nom des circuits ? Et si oui même question pour le nom des tableaux électriques ?

Merci d'avoir d'avance :)

Photos

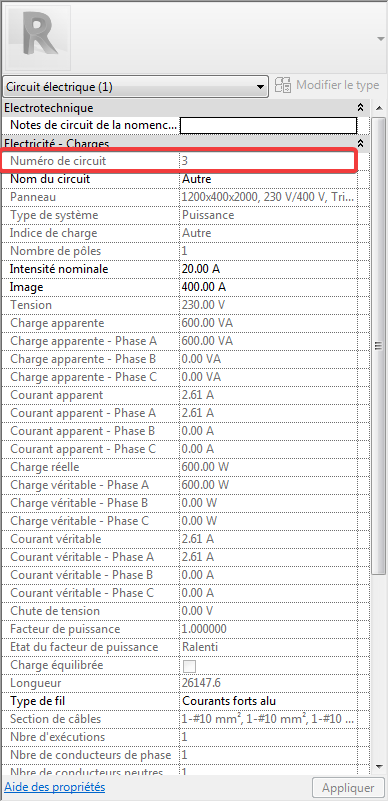

Numéro circuit.png

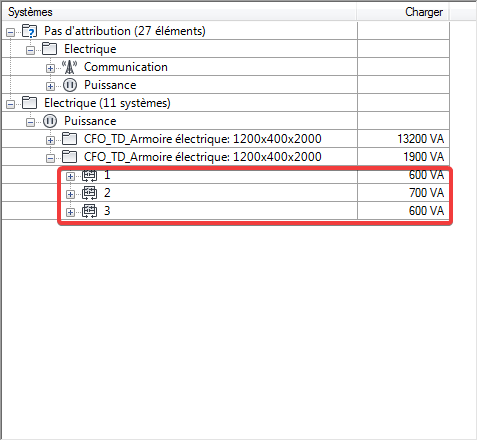

Navigateur systeme.png

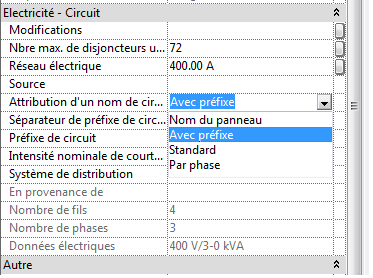

7459_nom du panneau.png
10706_Sans titre.png

hxrel-u

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Raumtool 3D IFC-Import

Raumtool 3D IFC-Import

Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
OpenPlant Modeler

OpenPlant Modeler

Logiciel de modélisation 3D pour les installations industrielles, cet outil permet de concevoir la tuyauterie, les équipements et les réseaux techniques en s'appuyant sur des spécifications de projet.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
mh-BIM

mh-BIM

Logiciel de planification TGA regroupant modélisation 3D, calculs métiers et documentation dans un environnement unique pour les lots chauffage, ventilation, climatisation, sanitaire et électrique.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Mc4Suite

Mc4Suite

Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
MagiCAD

MagiCAD

Suite de modules MEP s’exécutant dans Revit, AutoCAD ou BricsCAD pour modéliser les réseaux techniques, effectuer des calculs intégrés et accéder à une bibliothèque d’objets fabricants BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
LINEAR Solutions

LINEAR Solutions

Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Lesosai

Lesosai

Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
IDA ICE

IDA ICE

Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
GEO5

GEO5

Logiciel de calcul géotechnique et de modélisation géologique couvrant la chaîne complète, du relevé de terrain aux analyses structurelles et aux exports BIM, pour les ingénieurs et géologues.
Thématique
Simulation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
FEM-Design

FEM-Design

Logiciel de modélisation et d'analyse par éléments finis pour le dimensionnement des structures béton, acier, bois, CLT et maçonnerie, intégrant des flux BIM pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Design Master HVAC

Design Master HVAC

Plugin pour AutoCAD dédié au tracé CVC, au calcul aéraulique et à la production de livrables, permettant d'intégrer les calculs de charges et les rapports de pertes de charge au...
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CYPETHERM

CYPETHERM

Logiciel de simulation thermique et énergétique permettant de réaliser des calculs de charges, des vérifications réglementaires et des analyses de variantes à partir de modèles 3D ou BIM intégrés.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-t

nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Reiner AI

Reiner AI

Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Forma Construction Connect

Forma Construction Connect

Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Thématique
Automatisation
Métier
Usage
Usage principal
No-code & Connecteurs
Statut
Standard
Volve

Volve

Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Thématique
Automatisation
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

MG Mathias Gauthier
·
Pour dynamo, télécharge des .dyn et regarde comment ils fonctionnent, ce qu'ils vont chercher comme élément. Et si tu as déjà fait de la prog, ça devrait tourner assez facilement.
M MATTHIAS
·
Salut yandi,

Jai essaye l'astuce dans ledition de panel. malheureusment les circuits sont numerotes que jusqua 21.

Serais - tu comment je pourrais augmenter ces lignes. je vais jusqua 169 circuits.

En gros jai plusieurs panel mais les numeros des ciruits sont a la suite.

ex : un panel : DBE-JK-G2B
DBE-JK G3B

le G2B G3B sont les numeros des panels. Mais les numero se suivents

Jk-G2B-21,22,23 etc....

JKG5B- 151,152,153 etccc...


Par contre dynamo je n'ai toujours pas de base et ca fait plus de trois mois que je dois bosser ca mais je ne prend pas le temps ^^
YS Yandi Simon
·
Salut Matthias,

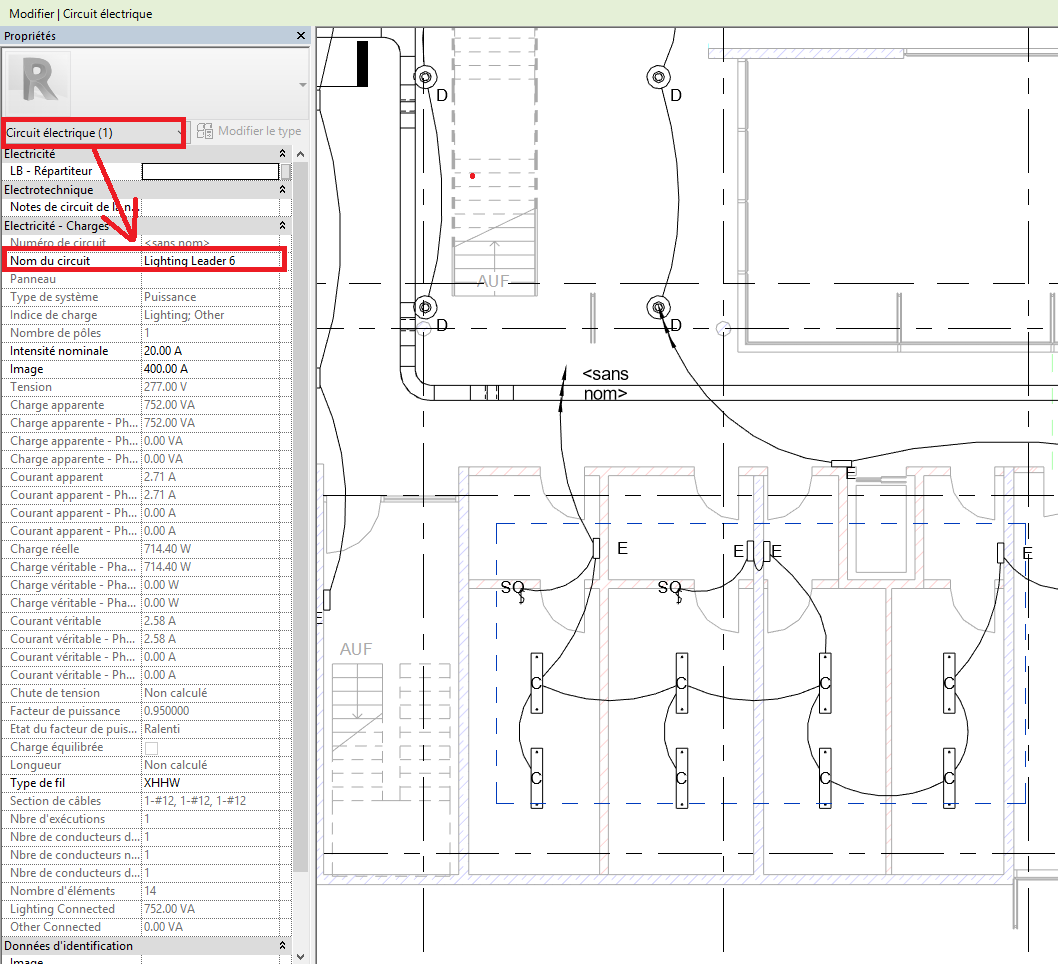

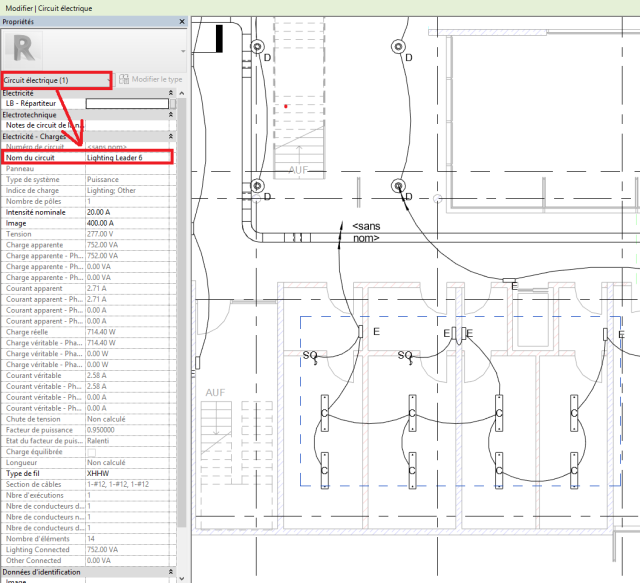

Alors chez nous, on n'utilise pas le numéro du circuit mais le nom, que l'on recopie sur un paramètre partagé.
Un petit script dynamo fait l'affaire (GetParameter - SetParameter).

Il faudrait que tu expliques un peu plus ce que tu as et ce que tu voudrais avoir :)
M MATTHIAS
·
Bonjour À tous,

J’ai le même soucie, je voudrais changer mes numéros de réseaux. J’ai trouvé une astuce mais elle est bien trop longue sachant que j’ai environ 200circuits.

Yandi quel est le paramètre partagé à ajouter pour changer les numéros ?
Si possible peux-tu envoyer un screenshot.

Merci d’avance
YS Yandi Simon
·
Effectivement le "numéro du circuit" reste verrouillé même pour les éditeurs.
Des discussions que nous avons avec Autodesk, ils ne comprennent pas pourquoi il y aurait besoin d'avoir accès à ce paramètre...
Bref, comme pour étiqueter le "Nom du circuit", il faut (pour le moment) passer par un paramètre partagé...
AM Alexandre MOT
·
Merci de ton retour.

Mais je me suis trompé dans mon post précédant, je voulais parler du "le numéro du circuit".
Le paramètre est toujours non accessible.
YS Yandi Simon
·
Salut,

Pour éditer le "Nom du circuit", il faut sélectionner le circuit !
Pour cela, tu peux utiliser TAB par exemple depuis un élément composant le circuit.
Une fois sélectionné, le paramètre est accessible.

Edit : tu peux aussi le faire depuis le Navigateur du système.
En cliquant sur un élément composant le circuit (dans une vue), le circuit apparait en surbrillance.
Cliquer droit sur le "Numéro du circuit" et cliquer sur "propriétés".
AM Alexandre MOT
·
Merci de ton retour :)

Effectivement ça permet d'éditer une partie du nom.
Cependant je ne peux pas éditer le nom de circuit. De plus si je veux faire plusieurs suffixes sur un même tableau, je ne peux pas.
MD Mathieu Denisot
·
Salut Alexandre,

Je suppose que tu as trouvé la solution depuis le temps. Mais une réponse à ta question pourrait servir à d'autres d'ici là.
Pour insérer un suffixe au numéro de circuit, il suffit de modifier le paramètre " attribution d'un nom de circuit" dans les propriétés du panneau ci-joint.
10706_Sans titre.png
AM Alexandre MOT
·
Merci! Ça fonctionne bien pour le changement de nom & pour ordre de la numérotation.
Après j'ai essayé de forcer le nom du circuit depuis la nomenclature mais pas possible.

Il existe peut être un système de préfixe ou suffixe?
TB Tophe BQT
·
Bonjour,

On peut modifier le nom du tableau en cliquant dessous puis dans la fenêtre propriété modifier le texte dans "nom du panneau".

(Voir la capture ci-dessous)

Pour les circuits on peux changer les numéros en les déplaçant dans la nomenclature mais sans possibilité d'ajouter du texte.
7459_nom du panneau.png
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
