Bonjour,

Je viens vous voir car j'ai un petit problème sur Revit.

Voila je suis en train de créer une nouvelle famille et j'aimerais savoir s'il existe un paramètre qui me permet de décider si oui ou non une extrusion est présente.

J'ai un peu du mal à expliquer comme cela mais avec un exemple c'est plus clair.

Disons que nous créons sur l’éditeur de famille une boite grâce à l'outil extrusion.
Qu'ensuite on vide l'intérieur de cette boite grâce à l'outil extrusion vide, ce qui nous donne au final une espèce de box ou de panier vide.

Et enfin je rajoute dans le vide que j'ai créer une nouvelle extrusion mais que je ne l'a veux pas tout le temps.

J'aimerais pouvoir, une fois le composant importer dans un projet décider si la boite est pleine ou vide.
En gros si la dernière extrusion que j'ai réalisée est existe ou pas.

Voila alors je ne sais pas si j'ai étais très clair. N’hésitez pas à me poser des questions.

Merci d'avance pour votre aide :D
Réponse acceptée Pending Moderation
Bonjour,

Pas facile de répondre, sans connaitre la forme de l'objet.
Sinon, dans l'exemple de la boite, est-il possible de rendre le vide par extrusion très petit. Du coupe il devient pratiquement invisible.
Réponse acceptée Pending Moderation
Pour le coup mon objet correspond à un tube en acier pour fondations profondes.

J'aimerais pouvoir choisir si oui ou non je le remplis de béton.


C'est possible de cette manière mais j'aurais aimé une option plus conventionnel on va dire. Après j'y avais pensé mais voila haha.
Réponse acceptée Pending Moderation
Bonjour,

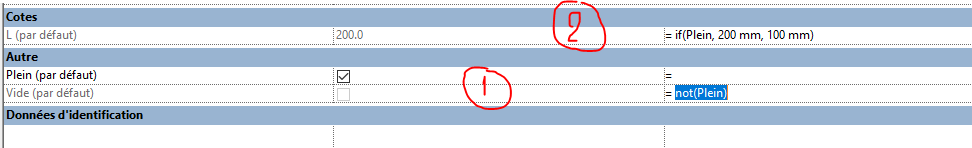

Plusieurs manières de le faire :
1) Faire exactement la même boite avec la deuxième extrusion, puis gérer avec un paramètre visibilité ( oui tu affiche la 1ere, non c'est la deuxième qui s'affiche)
2) Garder une extrusion, cette fois, ces dimensions dépendent d'un paramètre oui / non
3) imbriquer tes deux familles dans une autre famille vide, puis gérer avec un para. de visi.
Pour te donnée une idée (pj)
Je ne sais pas si je suis clair :)
Pièces jointes
Réponse acceptée Pending Moderation
Nickel, j'ai suivi ta première méthode et c'est ce que je voulais merci beaucoup.

J'ai juste une question, le fait de dire non lorsque l'on ne le veut pas, ne supprime pas l'objet, uniquement il le rend invisible ? C'est cela ?

Sinon encore merci. :D
Réponse acceptée Pending Moderation
Exacte, l'élément devient invisible
cdt,
