REVIT : probleme - famille avec annotations qui apparaît sur plusieurs niveaux

Salut,
J'ai un peu de mal à comprendre sans image donc je vais surement te répondre une bêtise.
Ne peux-tu pas jouer sur la plage de vue pour ne pas couper ta famille?

SI je me rappel bien de la famille en question lors de la création sur la vue Avant ou droite je sais plus trop, il a dessiner flèche
d'annotation qui partais vers le bas.
La VB (Ventilation base de désenfumage) étant placé Arase supérieur du flux d'air a 1m du fini, en fonction de la taille de la VB sélectionné la flèche dépasse dans la plage de vue du niveau inférieur.

Option 1 : place les flèche non plus dans les diagonales bases de la bouche mais a l’horizontale de le plan de référence bas.


Option 2 : place une flèche (objet 3d) devant la bouche avantage elle sera visible même en 3d a la différence des annotations

Merci pour ton aide Bastien. Nous avons effectivement eu l'occasion de travailler ensemble sur le projet ou j'ai rencontré ce problème.

L'idée d'une flèche 3D est pas mal mais si la bouche est au plafond on ne la distinguera pas.

En fait les flèches de soufflage sont sur les plans de références 90° et 0° et les flèches de reprises sont sur les plans de référence à 45° et 135° . J'ai également inséré une flèche en vue de coupe face à la bouche. (celle-ci pourrait effectivement être en 3D)

Et l'idée d'avoir des flèches en biais n'est pas très esthétiques avoue le.

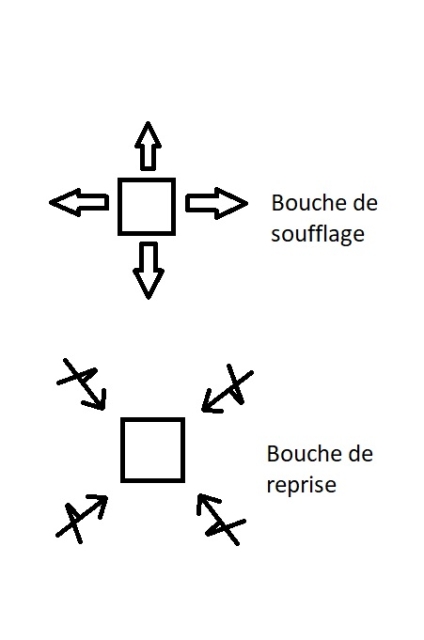

Voila comment sont représentées mes bouches vue en plan quand elles sont placées horizontalement.


Quand ces bouches sont placées horizontalement en Faux plafond par exemple, pas de problème. les flèches apparaissent sur les côtés.

Mais quand la bouche est placées verticalement (en tant que VB par exemple) alors les flèches empiètent sur le niveau inférieur

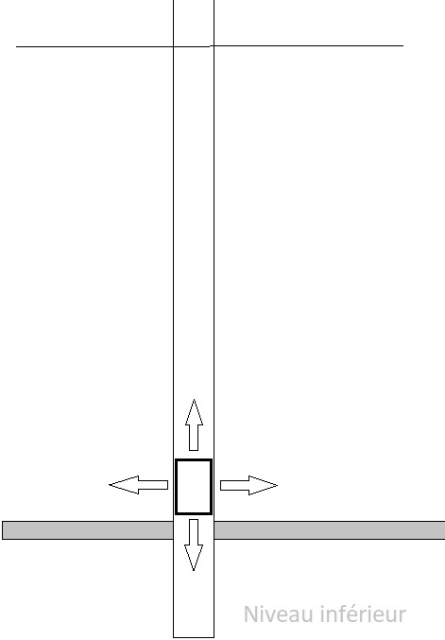

Ici une vue en coupe de face

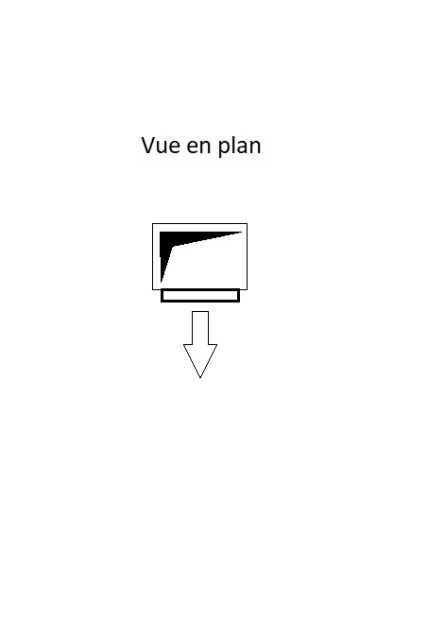

et une vue en plan


cette bouche apparaît donc sur la vue en plan de son niveau et sur la vue en plan du niveau inférieur à cause du "débordement de la flèche"...

En fait la question c'est :
Comment faire pour que les annotations n’influence pas l'affichage ou non d'une famille sur une vue ? Y a t'il un paramètres que j'ai oublié d'activer ou désactiver ?

Il y a peut-être plus simple mais peut-tu envisager un script qui contrôle le paramètre de visibilité de ta flèche en fonction de l'élévation de la famille dans le projet ?

Peux-tu envoyer la famille ?
cdt,

Il y a peut-être plus simple mais peut-tu envisager un script qui contrôle le paramètre de visibilité de ta flèche en fonction de l'élévation de la famille dans le projet ?

Pas bête. Je vais réfléchir à ça.
Merci pour le tuyau

Ce n'est pas le sujet de ton post mais si je comprends bien, la famille de "bouche d'aération" que tu utilises est multi-système ?
Je t'avoue que ce n'est pas ma façon de procéder.
Peut-être est-ce la différence conception/exécution, mais pourrais-tu expliquer ce parti pris?

Oui , plus j'y réfléchis, plus je me dis que je vais développer des familles de bouches pour le désenfumage VB et VH.

Ceci dit les bouches de ventilation que j'utilise ne sont pas Multi-systeme au sens large.
Soufflage, reprise, extraction et rejet... j'ai en tout quatre bouches différentes rectangulaire et autant circulaire la différence se situant sur les flèches notamment.
De plus ces bouches ne servent pas pour faire de l'EXE mais effectivement de la conception. Sinon je me tourne vers les produits fabricants (qui par ailleurs ne possèdent jamais les flèches de sens de flux.

Bonjour,

Dans ta famille, crée deux paramètres "oui/non", un pour ta position "verticale" et un autre pour ta position "horizontale" (de préférence en "occurrence" si tu as dans le même projet des bouches verticales et horizontales).

Dans les propriétés de ta famille, pour le paramètre "verticale", met la formule "= not(horizontale)".

Toujours dans la famille :
- Dans les propriétés de tes lignes de modèles, met le paramètre visibilité "horizontale" pour celles horizontales et "verticale" pour celles verticales. (Propriétés/Graphismes/Visible)
- Dans les propriétés de tes lignes de modèles, coche uniquement "Avant/Arrière" pour celles horizontales et "Plan/Plan de faux-plafond" pour celles verticales. (Propriétés/Graphismes/Remplacements visibilité)

Une fois dans ton projet, il te suffit de cocher "verticale" lorsque ta bouche est en position verticale.

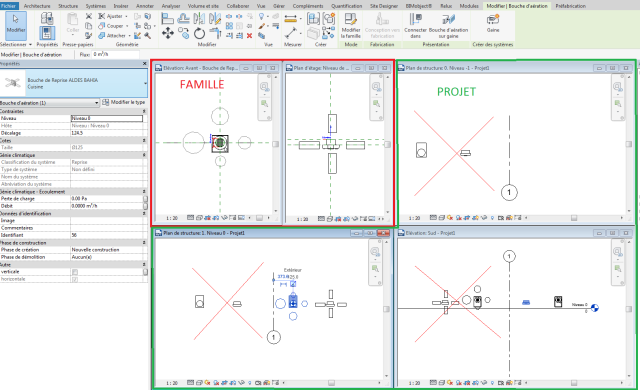

Ci-joint une capture d'écran pour éclaircir l'explication (j'ai barré les cas où l'option "verticale" est mal cochée). A noter que la notion de verticale/horizontale dépend de l'orientation de la bouche dans la famille, mais dans tout les cas ce principe là fonctionne et une fois la famille prête, elle te coute un seul clic par bouche verticale plutôt qu'horizontale.


(ah oui aussi, pour l'exemple je ne me suis pas amusé à faire de belles flèches, dsl ^^)

oui j'avais bien pensé à la solution d'un paramètre de visibilité par flèches mais l'idée était d'afficher les flèches ou pas sur tout le projet sans me soucier d'ou était située les bouches.

Du coup comme je l'ai dit plus haut je pense que dévelloper une catégorie de bouche spécifique pour le soufflage est plus simple.

J'essaie de minimiser les familles "génériques"contenues dans mon gabarit de base mais si c'est au détriment de l'ergonomie c'est que je trop poussé. c'est clairement la cas ici.

En tout cas merci pour votre aide à tous.
