[REVIT] Retournement Mur/Sol

Rechercher dans les commentaires

Search

Sofiane Nabti

· 22 mai 2018

D'accord merci d'avoir usé de votre temps pour m'aider Alban

Bonjour Vincent,
Justement je ne voulais pas en arriver la, je voulais conserver un maximum de composants dans mon composite.

0

0

Signaler le commentaire

Vincent Van Hamme

· 22 mai 2018

Salut Sofiane,
Et en passant par la fonction création d'éléments : https://www.youtube.com/watch?v=C43XOnyny8E
pour pouvoir modifier les différentes couches de ton sol multi-matéiaux ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

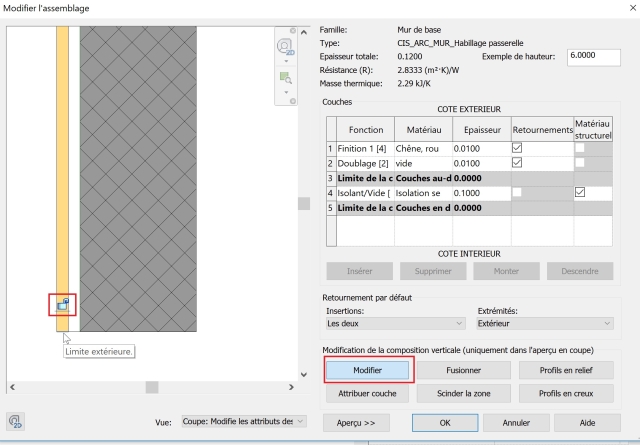

Dans l'aperçu à gauche, mets la vue sur "Coupe"

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Et c'est ce que vous aviez fais ?

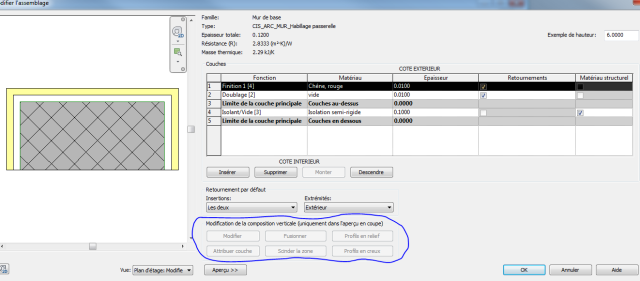

Car j'y avais pensé au début, seulement pour moi les options sont grisé, je n'ai pas la possibilité de varier ses hauteurs.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Et c'est ce que vous aviez fais ?

Car j'y avais pensé au début, seulement pour moi les options sont grisé, je n'ai pas la possibilité de varier ses hauteurs.

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

Il est possible d'avoir des couches de murs de hauteurs variables.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

En effet c'était peut-être trop complexe, je voulais justement éviter de partitionnement ma paroi.
Mais le résultat est quand même très satisfaisant.

Cependant comment avec vous fait pour rendre l'habillage indépendant de l'isolant dans le même composite ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

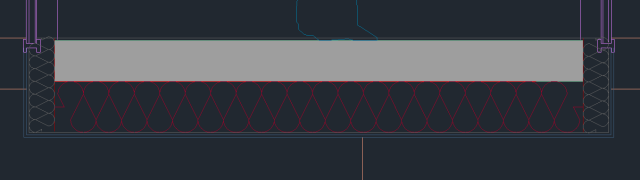

Tu peux effectivement obtenir la même chose que sur Autocad.

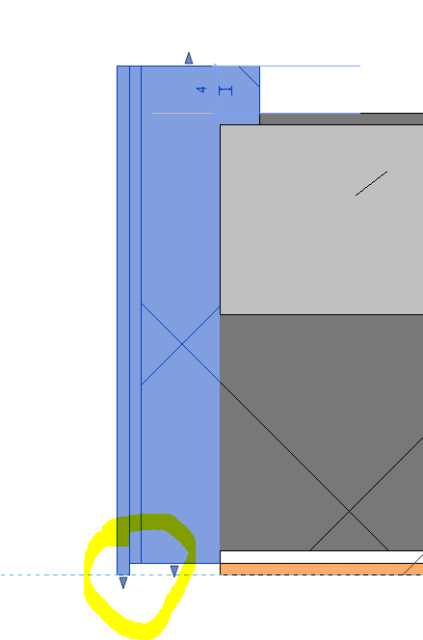

Mais il faut d'une part qu'il y ait un recouvrement entre la dalle et la façade pour pouvoir les attacher, et d'autre part scinder les parois trop complexes en 2. (l'habillage passerelle avec 5 couches différentes est trop complexe pour Revit)
Je te laisse reproduire le contenu des PJ sur ton projet.

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Oui j'ai édité mon message en y ajoutant un lien de téléchargement.

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

Pour tester les jonctions, il me faudrait un morceau de maquette Revit, pas le fichier dwg.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Super merci,
Voila je vous joins la coupe au format DWG.

Et en lien, le fichier REVIT

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

L'outil "Basculer l'ordre des jonctions" est efficace d'habitude.

Si tu veux que je jette un oeil, copie-colle ta coupe problématique dans un fichier vierge et charge un zip ou un lien de téléchargement du fichier revit.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

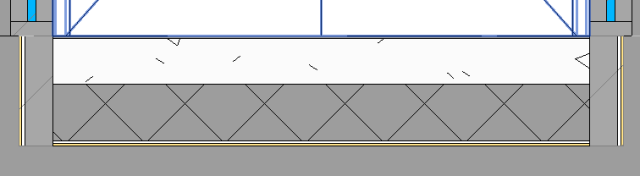

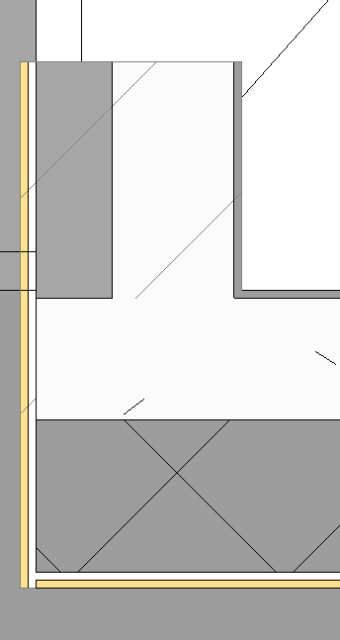

Mes couches sont bien renseigné selon vous ? Car pour moi l'ordre est bien respecté, impossible d'avoir le retournement de l'isolant, le vide et l'habillage. Suivant la position de mon mur, il ne me fait un retournement que d'un seul matériaux.

Car j'obtient soit ce résultat 1, soit un résultat totalement aberrant.

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

J'ai effectivement lu trop vite le premier post.

Pour le cas d'une jonction sol/mur, il faut jouer avec les couches, utiliser la fonction "Attacher" et ensuite "Basculer l'ordre des jonctions" (toujours dans Attacher)

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Oui j'ai pu observé, je commence à avoir quelques résultats, faut que je joue comme vous aviez dit, avec les couches.

Mais les solutions que vous me proposiez la ne sont valables qu'entre mur.
Moi il s'agit bien d'un mur avec un sol.

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

Tu obtiens également des résultats différents en utilisant :
_la fonction "Ajuster/Prolonger en angle",
_en faisant glisser manuellement l'extrémité d'un mur jusqu'au nu extérieur, puis en connectant le second mur perpendiculairement.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Il doit y avoir un truc que je ne capte pas.
Je pense avoir fait tout ce que vous aviez dis.

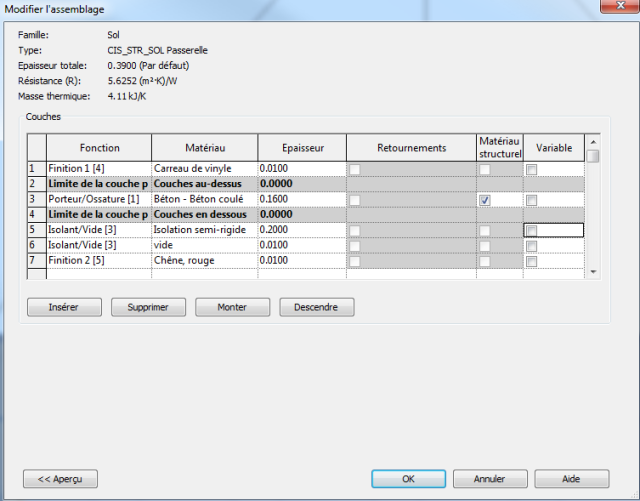

J'ai crée un mur avec les même matériaux que le sol et ce en respectant les couches et leur ordre.

Je met le mur sur le sol comme vous, ou à côté (comme moi initialement). Pas moyen, le résultat ne change pas malgré les retournements extérieurs demandés.

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

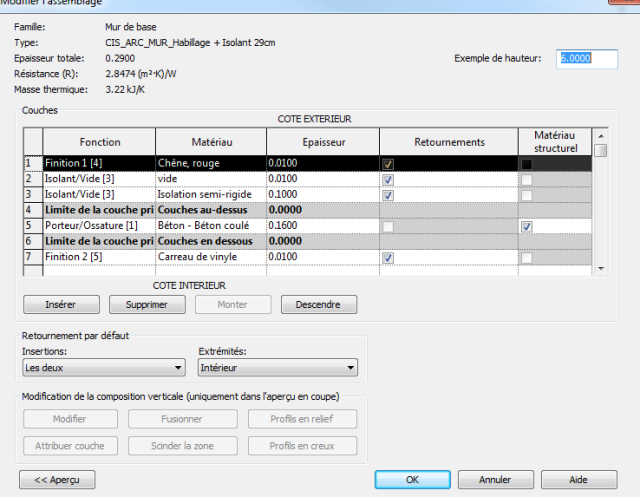

Il faut "jouer" avec les couches Porteur, doublage, isolant, finition. Elles définissent la manière dont les couches vont se connecter les unes aux autres.
La couche Porteur est prioritaire sur toutes les autres.

http://help.autodesk.com/view/RVT/2017/FRA/?guid=GUID-1CCD1005-CBDA-4338-8D60-489095D4BB25

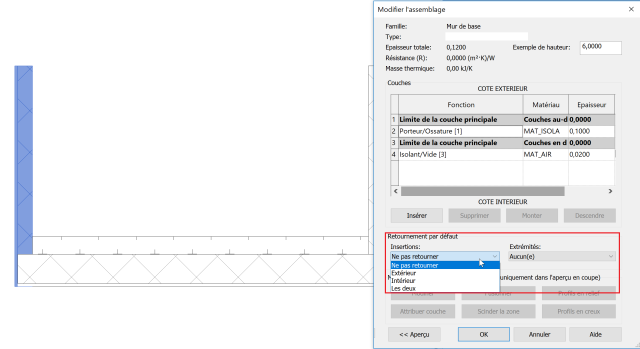

Tu as également des options pour le retournement des couches.

0

0

Signaler le commentaire

Sofiane Nabti

· 22 mai 2018

Voila je veux le même résultat que sur votre image.
En revanche la fonction jonction de mur ne fonctionne pas dans ce cas, il ne me détecte aucune jonction à cet endroit.

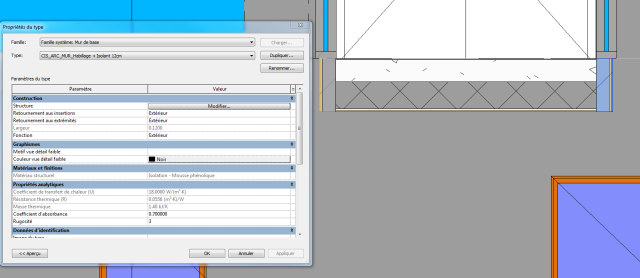

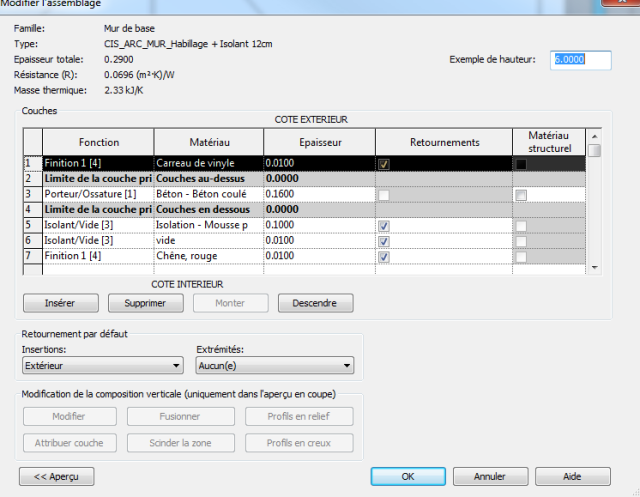

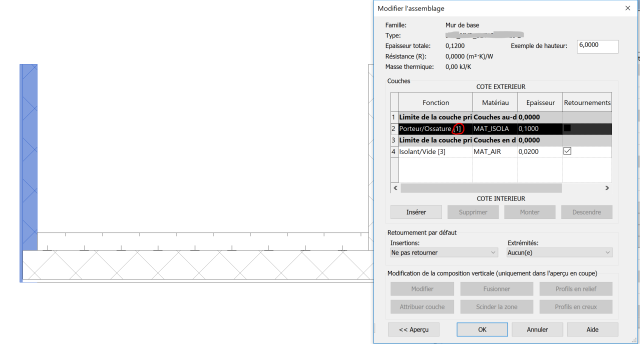

De plus, pour les paramètres de mon mur, voici en image ce que j'ai.

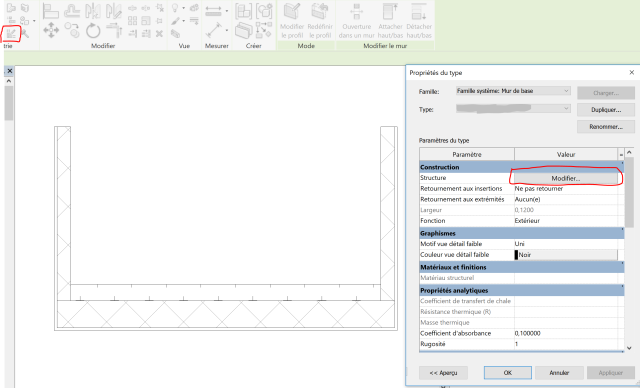

Comment régler la priorité des couches ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 22 mai 2018

Bonjour,

Il faut gérer la priorité des couches de mur dans Propriétés / Structure.
Cela te permettra d'arriver au résultat souhaité.

Il y a également la fonction "Jonctions de mur" dans l'onglet Modifier qui permet d'autres possibilité de jonctions.

0
