Alexandre Hébert
·
bonjour merci de votre réponse, je vais m'entrainer
Sélection assemblage et famille imbriquée
Alexandre Hébert
7 janvier 2021
4.2K
1
Bonjour,
comment peux t on sélectionner les familles imbriqués dans une famille et ceux dans un assemblage ?
C'est a dire :
sélection assemblage (famille > famille imbriquée)
comment peux t on sélectionner les familles imbriqués dans une famille et ceux dans un assemblage ?
C'est a dire :
sélection assemblage (famille > famille imbriquée)
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Raphaël Blaiteau
·

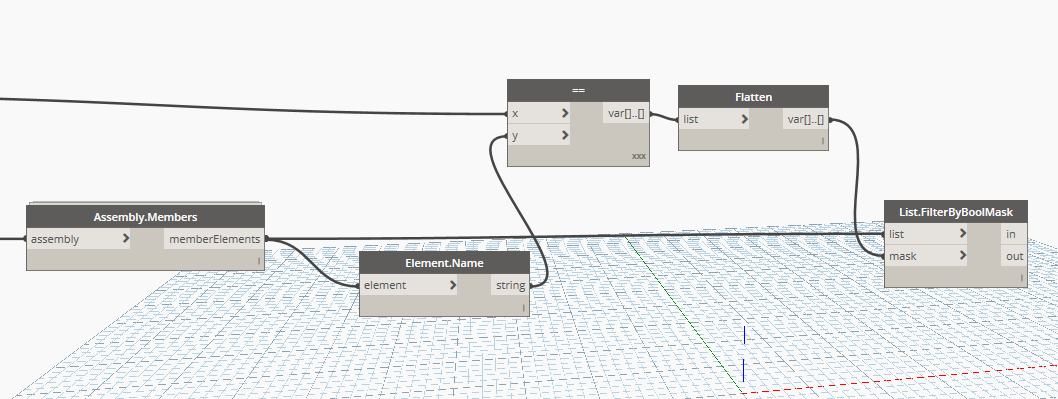

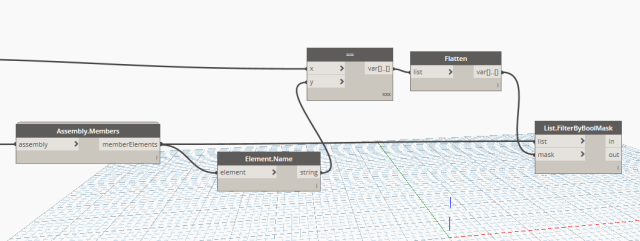

Pour la suite, je vais vous indiquer les nœuds nécessaire et vous partager une impression de la fin du script.
Parmi les deux partie manquantes, une est présente pour sélectionner la famille tandis que l'autre permet d'obtenir tous les assemblages.
Les noeuds manquant sont :
Families ; Family.Types ; All Elements of Family Type ; Element.Name ; List.UniqueItems ; Categories ; All Elements of Category
Après le positionnement des nœuds, arrivera la partie finale : Gérer les niveau de liste pour que les informations qui sortes du script corresponde à votre souhait.
Pour cela, n'hésitez surtout pas à observer les résulta en sortie de nœud. Vous pouvez modifier le niveau de liste utilisé en cliquant sur la flèche à gauche de l'entré du nœud et en cochant "utiliser des niveaux".
Avec cela vous devriez pouvoir commencer à avoir une base pour la partie qui vous manquais.
Cordialement
Raphaël
PS : Si vous avez le moindre soucis ou la moindre question, n'hésitez pas à me contacter
Parmi les deux partie manquantes, une est présente pour sélectionner la famille tandis que l'autre permet d'obtenir tous les assemblages.
Les noeuds manquant sont :
Families ; Family.Types ; All Elements of Family Type ; Element.Name ; List.UniqueItems ; Categories ; All Elements of Category
Après le positionnement des nœuds, arrivera la partie finale : Gérer les niveau de liste pour que les informations qui sortes du script corresponde à votre souhait.
Pour cela, n'hésitez surtout pas à observer les résulta en sortie de nœud. Vous pouvez modifier le niveau de liste utilisé en cliquant sur la flèche à gauche de l'entré du nœud et en cochant "utiliser des niveaux".
Avec cela vous devriez pouvoir commencer à avoir une base pour la partie qui vous manquais.
Cordialement
Raphaël
PS : Si vous avez le moindre soucis ou la moindre question, n'hésitez pas à me contacter
Raphaël Blaiteau
·
D'accord,
Dans un premier temps, il va falloir installer le package Clockwork
Pour faire ce dans les menu (Fichier, Modifier, Afficher, ...) cliquez sur Packages > Rechercher un package puis tapez clockwork dans la barre de recherche qui apparait. Dans les résultat de recherche, installez (à gauche du nom du package) le package "Clockwork for Dynamo" qui est suivi de la version de votre dynamo.
Par exemple, ayant Dynamo 1.3, je téléchargerais "Clockwork for Dynamo 1.x"
Le package va s'installer et il faudra redémarrer Revit et Dynamo pour qu'il soit utilisable.
Ce package apporte un noeud qui sera très utile pour ce que vous souhaitez faire : Assembly.Members
Ce noeud permet d'indiquer les élément constitutif d'un assemblage.
Dans un premier temps, il va falloir installer le package Clockwork
Pour faire ce dans les menu (Fichier, Modifier, Afficher, ...) cliquez sur Packages > Rechercher un package puis tapez clockwork dans la barre de recherche qui apparait. Dans les résultat de recherche, installez (à gauche du nom du package) le package "Clockwork for Dynamo" qui est suivi de la version de votre dynamo.
Par exemple, ayant Dynamo 1.3, je téléchargerais "Clockwork for Dynamo 1.x"
Le package va s'installer et il faudra redémarrer Revit et Dynamo pour qu'il soit utilisable.
Ce package apporte un noeud qui sera très utile pour ce que vous souhaitez faire : Assembly.Members
Ce noeud permet d'indiquer les élément constitutif d'un assemblage.
Alexandre Hébert
·
Je suis débutant, j'ai essayé de le faire moi même avec les outils de dynamo mais il n'y a pas de noeud tout prêt pour ce genre de sélection
je suis tout ouie
je suis tout ouie
Raphaël Blaiteau
·
D'accord,
Je vais vous poser une autre question : quel est votre niveaux d'expérience sur dynamo ? débutant, quelques script, ... ?
Cela va m'aider à vous guider pour que vous puissiez apprendre à le faire plutôt que de vous donner une solution générique toute faite. Ainsi, il vous sera plus facile de modifier le script pour l'adapter à vos besoin réel.
Je vais vous poser une autre question : quel est votre niveaux d'expérience sur dynamo ? débutant, quelques script, ... ?
Cela va m'aider à vous guider pour que vous puissiez apprendre à le faire plutôt que de vous donner une solution générique toute faite. Ainsi, il vous sera plus facile de modifier le script pour l'adapter à vos besoin réel.
Alexandre Hébert
·
Bonjour,
oui ce serait plutot la 2e solution :
ou souhaitez vous sélectionner sélectionner une famille qui est imbriqué dans une famille qui fait elle même parti d'un assemblage ?
oui ce serait plutot la 2e solution :
ou souhaitez vous sélectionner sélectionner une famille qui est imbriqué dans une famille qui fait elle même parti d'un assemblage ?
Raphaël Blaiteau
·
Bonjour,
Je vais d'abord essayer de reformuler ce que vous souhaiter faire pour vérifier si j'ai bien compris.
Vous souhaitez sélectionner une famille qui est, soit :
- dans des assemblages
- imbriqué dans d'autres familles
ou souhaitez vous sélectionner sélectionner une famille qui est imbriqué dans une famille qui fait elle même parti d'un assemblage ?
Je préfère demander car l'approche sera sensiblement différentes
Cordialement
Je vais d'abord essayer de reformuler ce que vous souhaiter faire pour vérifier si j'ai bien compris.
Vous souhaitez sélectionner une famille qui est, soit :
- dans des assemblages
- imbriqué dans d'autres familles
ou souhaitez vous sélectionner sélectionner une famille qui est imbriqué dans une famille qui fait elle même parti d'un assemblage ?
Je préfère demander car l'approche sera sensiblement différentes
Cordialement
