Henri Yao
·
Bonsoir @Stefano Pari, je vous remercie pour l'info, je vais creuser sur le sujet mais je vais pas refuser un coup de main de votre part. Mercie d'avance
SURFACE DE COFFRAGE
Henri Yao
30 décembre 2020
3.6K
1
Bonjour Famille HAXABIM,
Je travaille actuellement sur un projet ou j'ai besoin de faire sortir la surface totale de coffrage des voiles ( surface latérale et sous-face). Dans l'onglet champ de la nomenclature, revit fait ressortir la surface latérale par contre j'ai du mal à trouver le coffrage de sous-face (je précise que le voile à une forme elliptique). Je ne veux pas utiliser le système qui consiste à peindre et à récupérer le surface de peinture.
''je cherche un moyen de créer des paramètres partagés pour récupérer les parties du périmètre qui m'intéressent afin de les multiplier pas l'épaisseur du voile''. Franchement j'ai du mal, je peux créer des paramètres globaux mais je ne peux pas les utiliser en nomenclature.
Un coup de main de votre part me fera plaisir.
Merci d'avance.
Je travaille actuellement sur un projet ou j'ai besoin de faire sortir la surface totale de coffrage des voiles ( surface latérale et sous-face). Dans l'onglet champ de la nomenclature, revit fait ressortir la surface latérale par contre j'ai du mal à trouver le coffrage de sous-face (je précise que le voile à une forme elliptique). Je ne veux pas utiliser le système qui consiste à peindre et à récupérer le surface de peinture.
''je cherche un moyen de créer des paramètres partagés pour récupérer les parties du périmètre qui m'intéressent afin de les multiplier pas l'épaisseur du voile''. Franchement j'ai du mal, je peux créer des paramètres globaux mais je ne peux pas les utiliser en nomenclature.
Un coup de main de votre part me fera plaisir.
Merci d'avance.
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Réponses
Stefano PARI
·
Bonsoir @Henri Yao, pour info Revit vous propose aussi l'utilisation de dynamo pour récupérer les informations souhaitées. Bien à vous
Henri Yao
·
Bonsoir Guillain,
j'avais écarté cette possibilité d'utiliser une famille de réservation (type de famille : fenêtre ou porte), mais du fait qu'il soit peut-être impossible de modifier le profil d'un mur par esquisse et de récupérer des informations sur ce qui a été modifier. je n'ai pas le choix.
Franchement je vous suis reconnaissant pour votre intervention en effet je continuais à chercher un moyen d'y parvenir.
j'espère qu'Autodesk trouvera un moyen d'y ajouter ce paramètre pour nous permettre de faire sortir les surfaces de coffrage pour les projets avec des voiles vraiment complexes.
je vous remercie et vous souhaite une bonne année 2021
Au plaisir
j'avais écarté cette possibilité d'utiliser une famille de réservation (type de famille : fenêtre ou porte), mais du fait qu'il soit peut-être impossible de modifier le profil d'un mur par esquisse et de récupérer des informations sur ce qui a été modifier. je n'ai pas le choix.
Franchement je vous suis reconnaissant pour votre intervention en effet je continuais à chercher un moyen d'y parvenir.
j'espère qu'Autodesk trouvera un moyen d'y ajouter ce paramètre pour nous permettre de faire sortir les surfaces de coffrage pour les projets avec des voiles vraiment complexes.
je vous remercie et vous souhaite une bonne année 2021
Au plaisir
Guillain Jolivet
·
Ok, je comprend mieux.
Alors pour commencer, je vous déconseille la modification du profil d'un mur par esquisse. Il n'est pas possible, à ma connaissance, de récupérer de quelconques informations sur ce qui a été modifié. Dans le cas présent, on ne pourra donc pas récupérer la surface des ouvertures, leur linéaire, et donc les surfaces de peinture.
Si vous ne dessinez que des "demi-ellipse", vous pouvez créer une famille de réservation (type de famille : fenêtre ou porte), avec une forme de demi-ellipse et dont les paramètres à renseigner seront Longueur et Largeur. A partir de ces 2 valeurs, vous pourrez calculer le périmètre de la demi-ellipse : Soit directement dans la famille dans un nouveau paramètre partagé (pour le récupérer dans une nomenclature), soit en le calculant directement dans la nomenclature. Personnellement je choisirais la première solution.
Alors pour commencer, je vous déconseille la modification du profil d'un mur par esquisse. Il n'est pas possible, à ma connaissance, de récupérer de quelconques informations sur ce qui a été modifié. Dans le cas présent, on ne pourra donc pas récupérer la surface des ouvertures, leur linéaire, et donc les surfaces de peinture.
Si vous ne dessinez que des "demi-ellipse", vous pouvez créer une famille de réservation (type de famille : fenêtre ou porte), avec une forme de demi-ellipse et dont les paramètres à renseigner seront Longueur et Largeur. A partir de ces 2 valeurs, vous pourrez calculer le périmètre de la demi-ellipse : Soit directement dans la famille dans un nouveau paramètre partagé (pour le récupérer dans une nomenclature), soit en le calculant directement dans la nomenclature. Personnellement je choisirais la première solution.
Henri Yao
·
Bonjour Guillain,

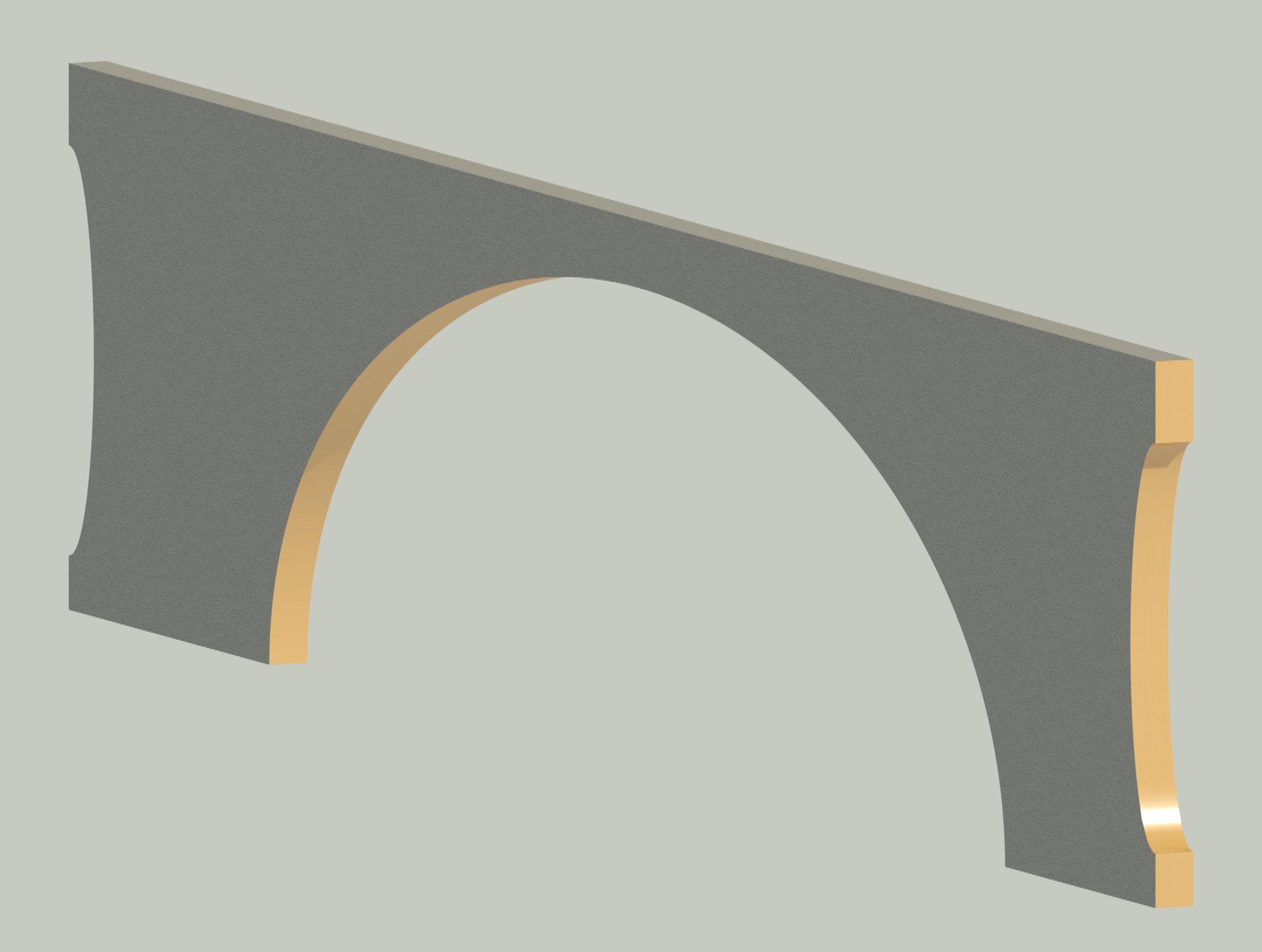

je vous remercie pour votre réponse, vous trouverez en image l'exemple, je veux créer des paramètres pour récupérer le périmètre(linéaire) de la partir peint en cuire puis l'utiliser dans la nomenclature.
Merci d'avance
je vous remercie pour votre réponse, vous trouverez en image l'exemple, je veux créer des paramètres pour récupérer le périmètre(linéaire) de la partir peint en cuire puis l'utiliser dans la nomenclature.
Merci d'avance
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Guillain Jolivet
·
Bonjour,
je ne vois pas trop ce que vous entendez par "le voile à une forme elliptique" et du coup de quelle sous-face parlez-vous?
Une image, voire un fichier revit avec le mur en question nous éclairerait.
Et je n'ai pas compris quel était le problème avec la création de paramètres partagés..
je ne vois pas trop ce que vous entendez par "le voile à une forme elliptique" et du coup de quelle sous-face parlez-vous?
Une image, voire un fichier revit avec le mur en question nous éclairerait.
Et je n'ai pas compris quel était le problème avec la création de paramètres partagés..
