Symboles des flèches de remontés ou amenées ou descentes des gaines sous REVIT MEP

Rechercher dans les commentaires

Search

David Grassin

· 27 août 2019

Bonsoir,

Oh le déterrage de post qui date d'il y a deux ans !

Oui c'est possible d'étiqueter les réseaux verticaux (gaines, canalisations, chemins de câble) avec une flèche en fonction du sens du flux avec dynamo.

La solution que j'ai mis en place au sein de mon entreprise fonctionne en automatique à 95%.
(Il reste quelques alimentations en EF, EC dont le sens des flèches est généralement à inverser lorsqu'elles sont situées en sous-sol)
Les projeteurs gagnent un temps fou et sont ravis !

salut alban. je détère (encore) ce post car je commence à me lancer dans dynamo. pourrais tu me donner un début de piste pour que je crée mon script ? le package utilisé par exemple ou quelques unes des fonction ou plus largement l'idée global du dévellopement de ton script.

merci d'avance pour ton aide !

0

0

Signaler le commentaire

Agathe

· 13 septembre 2018

Merci !
(pour le "déterrage" je n'avais vu que "il y a plus d'un mois"
je vais regarder avec dynamo

0

0

Signaler le commentaire

Yandi Simon

· 12 septembre 2018

C'est bien ce qu'il me semblait.
Au sens de Revit, les "chemins de câbles" sont des boites creuses sans contenue.
L'électricité est le parent pauvre de Revit...

0

0

Signaler le commentaire

Alban de Chasteigner

· 12 septembre 2018

Tu as raison, il n'y a bien sûr pas de flux sur les chemins de câbles.

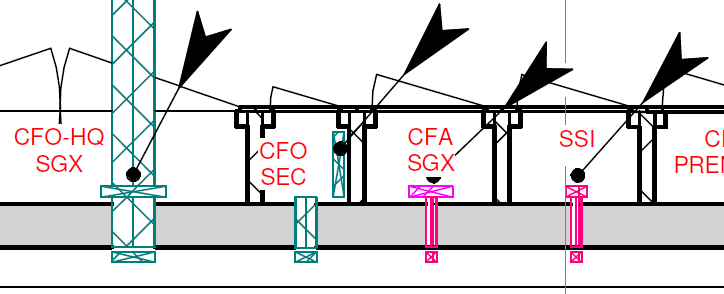

Par convention, les électricien indiquent si le chemin de câble monte à l'étage supérieur ou s'il descend à l'étage inférieur. Le graph Dynamo retranscrit juste cette convention.

0

0

Signaler le commentaire

Yandi Simon

· 12 septembre 2018

Bonsoir,

Oui c'est possible d'étiqueter les réseaux verticaux (gaines, canalisations, chemins de câble) avec une flèche en fonction du sens du flux avec dynamo.

Salut,

Sens du flux sur les chemins de câbles ? Je suis curieux.
Peux-tu en dire un peu plus ?

0

0

Signaler le commentaire

Christophe ONRAET

· 12 septembre 2018

Bonjour,
Pour information, les dernières versions du plugin Fisa-BiM CVC (2017, 2018 et 2019) possèdent un outil qui positionne automatiquement les symboles de colonnes aérauliques et hydrauliques (sens des colonnes et sens des flux). L'outil prend aussi en charge la mise à jour des symboles en suivant les évolutions du tracé des réseaux.

0

0

Signaler le commentaire

Alban de Chasteigner

· 11 septembre 2018

Bonsoir,

Oh le déterrage de post qui date d'il y a deux ans !

Oui c'est possible d'étiqueter les réseaux verticaux (gaines, canalisations, chemins de câble) avec une flèche en fonction du sens du flux avec dynamo.

La solution que j'ai mis en place au sein de mon entreprise fonctionne en automatique à 95%.
(Il reste quelques alimentations en EF, EC dont le sens des flèches est généralement à inverser lorsqu'elles sont situées en sous-sol)
Les projeteurs gagnent un temps fou et sont ravis !

0

0

Signaler le commentaire

Agathe

· 11 septembre 2018

Bonjour,
à vous lire, j'ai l'impression que le choix du type de flèche se fait de façon automatique en fonction du sens du flux de la canalisation. Est-ce bien cela?
Si oui comment faites vous pour que l'étiquette prenne en compte cela? (dynamo ?)

Merci

0

0

Signaler le commentaire

David Grassin

· 12 septembre 2016

Trés astucieux ça !!!

en attendant que Revit propose un automatisme c'est une excellente solution.
Je vais fusionner les deux famille pour n'en faire qu'une.

Excellente idée ...

0

0

Signaler le commentaire

Alban de Chasteigner

· 7 juillet 2016

Je te laisse le soin de changer la catégorie de famille pour adapter le symbole aux gaines.
Cela fera un petit exercice famille comme ça.

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Mounir MADADI

· 7 juillet 2016

Ok.

Et pourrais-je abuser de ta gentillesse en te demandant de me mettre en pièce jointe la famille d'étiquette cana/gaine que tu utilises stp...
Merci Alban...

0

0

Signaler le commentaire

Alban de Chasteigner

· 7 juillet 2016

Bonjour Mounir,

Je pense que ta catégorie de famille pour le symbole n'est pas idéale.
En optant pour une famille d'étiquette de canalisation/gaine la flèche montante ou descendante se placera de façon automatique au centre de ta canalisation/gaine.

Par contre je ne sais pas comment étiqueter uniquement les canalisations/gaines verticales sans étiqueter les canalisations/gaines horizontales.

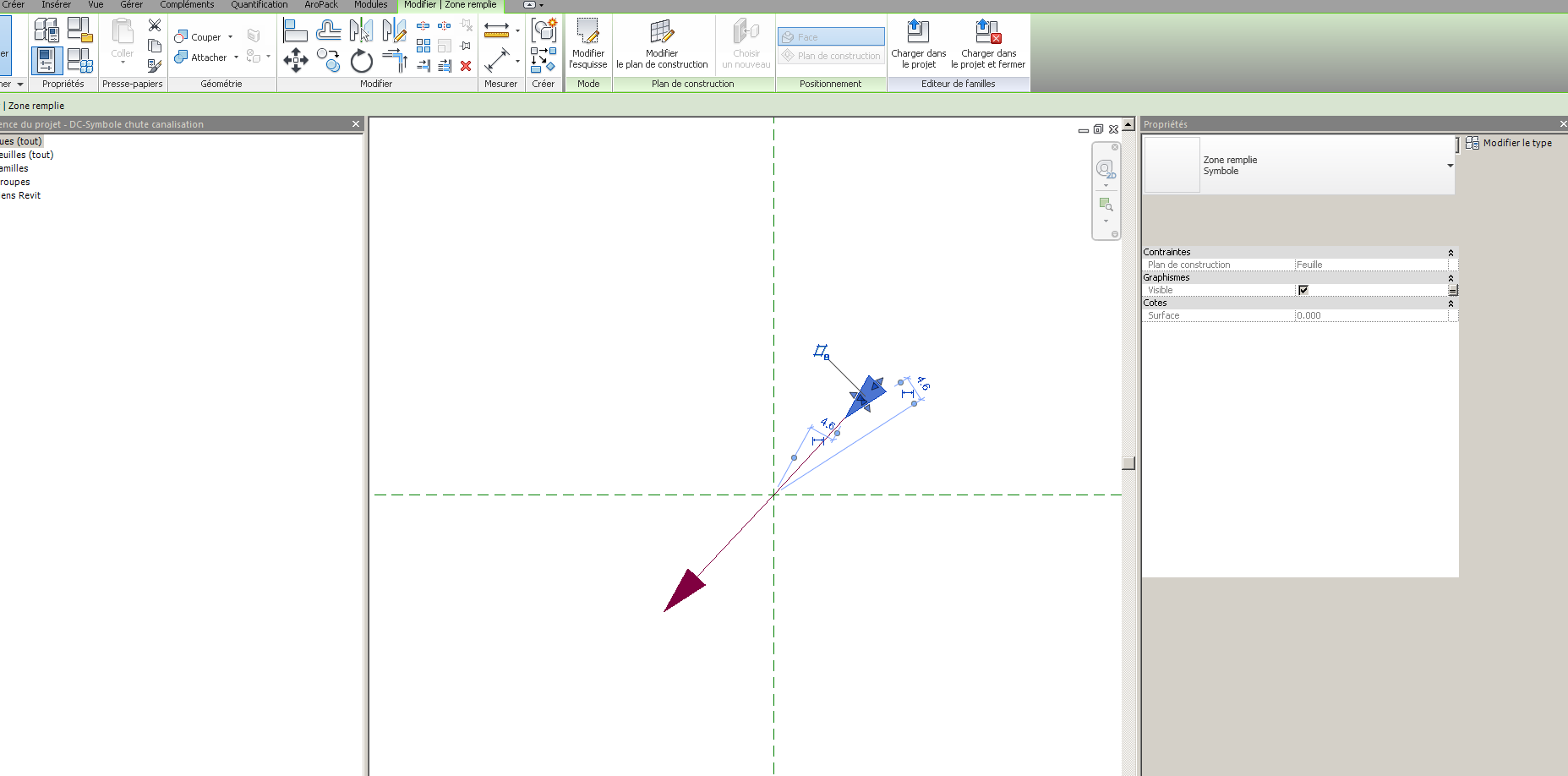

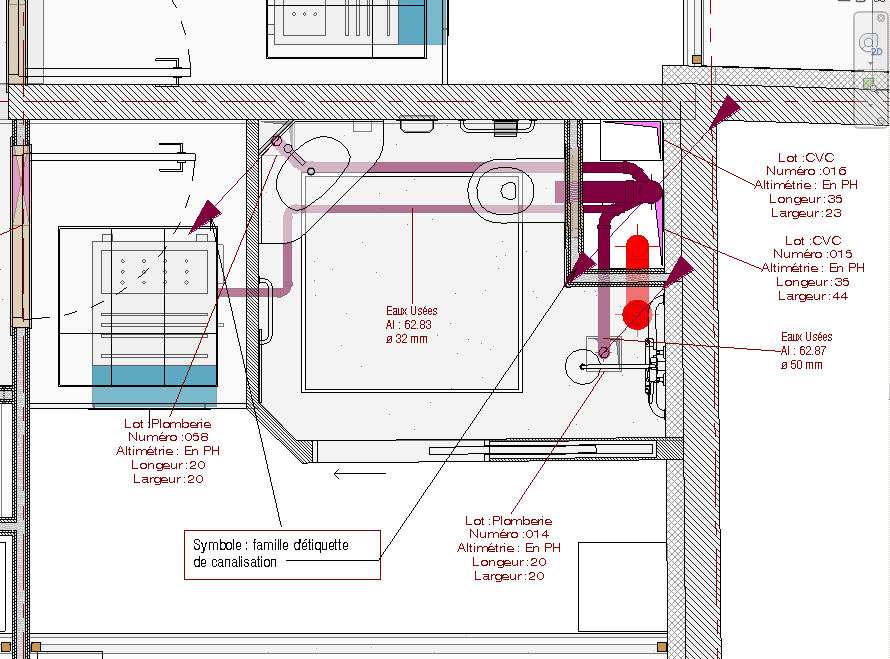

Je te joins 2 PJ pour éclaircir mon propos.

0

0

Signaler le commentaire

Mounir MADADI

· 7 juillet 2016

Bonjour a tous,

Merci Alban pour ta réponse, comme toujours fidèle au poste... ;-)
Désolé mais je ne comprends pas trop "dessiné en ligne ou zone remplie"

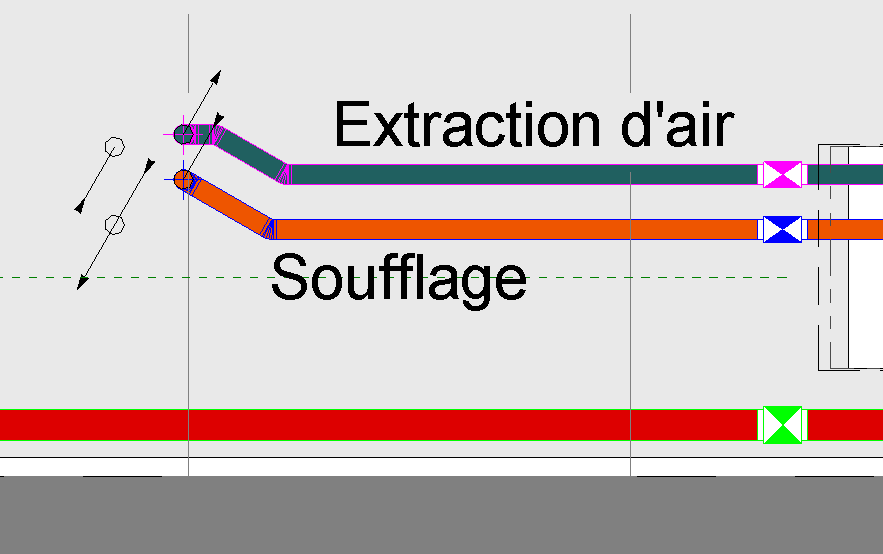

Voir ci dessous extrait imprime écran:

Le but étant que l'information sur l'extraction d'air lors de traversée de dalle ajoute automatiquement un fleche dans le sens du système, idem pour soufflage...

J'ai déjà une famille (élément de détail) pour la flèche montante ou descendante ou traversante...
Le système de la gaine reconnait le sens du flux, donc le but est d'essayer d'ajouter cette flèche automatiquement a chaque traversée de dalles en cohérence avec le sens...
Je pense a une famille imbriquée... non? d'autres idées plus simples ou plus adaptées?

Merci par avance....

0

0

Signaler le commentaire

Alban de Chasteigner

· 6 juillet 2016

Bonjour,

Tout d'abord créé une étiquette de canalisation ou de gaine avec le symbole désiré. Le symbole peut être dessiné en ligne ou en zone remplie.

Dans l'onglet annoté du projet, choisir étiquette par catégorie pour mettre le symbole de chute ou remontée sur la verticalité.

Il est sans doute possible avec dynamo d’étiqueter toutes les gaines verticales d'un coup sans étiqueter les gaines horizontales.

0

0

Signaler le commentaire

Alain Deschênes

· 6 juillet 2016

Bonjour Mounir,

Auriez-vous une capture d'écran de ce que vous désirez obtenir comme résultat?

Au plaisir,

Alain
