Toiture Complexe
Bonjour a la communauté HexaBIM
Je viens aujourd'hui sollicité votre aide concernant un projet sur lequel je travail actuellement. Etant novice dans l'utilisation de REVIT(formation du CNAM en cours), j’éprouve de grande difficulté pour la réalisation d'une toiture complexe.
Je souhaiterai réalisé une toiture comme celle-ci : [img]http://www.charpentecouverturebidaux.com/LUCARNES33.jpg[/img]
Mais jusqu’à maintenant je n'ai pu réalisé que des toitures comme [img]http://media1.forumconstruire.com/photo/classic/52276.jpg[/img]
J'aimerai donc savoir si quelqu'un aurait une astuce pour réalisé ce type de toiture car j'ai tendance a m'arracher les cheveux sur ce projet, sachant que même le formateur ne peut pas me renseigner :(
Je vous remercie d'avance.
Images
Réponses
Pour réaliser des toitures à forme complexe, utilise la création d'une famille volume métrique
" https://www.youtube.com/watch?v=HxDehwuShk0 "
Très bonne démonstration, en plus le volume est paramétrique.
Corialement
Malheureusement je n'arrive pas à accéder à votre vidéo que vous m'avez transmis en liens.
Le liens m'indique que la vidéo n'est plus disponible.
Y aurai-t'il un moyen de plaquer une toiture sur une armature que j'aurai dessiner sur le plan ?
Vidéo de Yves gravelin
Moi je l'ai fait en réalisant une extrusion par raccordement.
. ;)
Je me permets de poster ici les deux vidéos des solutions que l'on peut mettre en oeuvre pour réussir une toiture comme sur la photo :).
Solution 01 : une [url=http://autode.sk/208dc54]toiture par extrusion[/url] et l'utilisation de la fonction Lucarne
Solution 02 : comme Frédéric :) , [url=http://autode.sk/1icfNbZ]un composant in-situ[/url] qui est une extrusion par raccordement
J'ai bien peur d'avoir mal expliqué le résultat que je souhaite réaliser.
Ayant été bousculé par les impératifs de temps j'ai du terminer les différents plans sur AutoCAD.

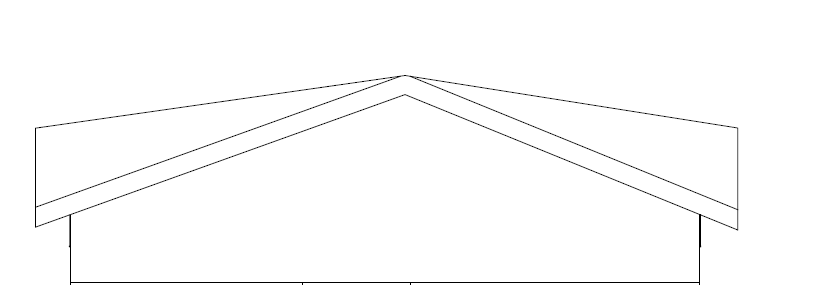

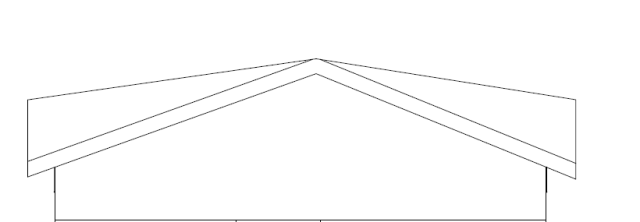

Je peut maintenant vous montrez exactement la toiture que je souhaite, tout de même, réaliser sur REVIT pour de futur modification. (image en Pièce jointes).
Je souhaite aussi vous remercier pour ces différents tutoriaux qui seront, je n'en doute pas, extrêmement utiles pour mon usage personnel mais également à la communauté.

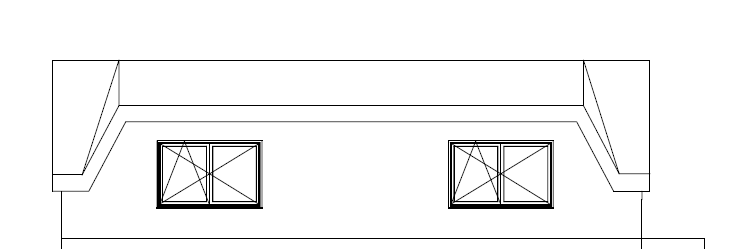

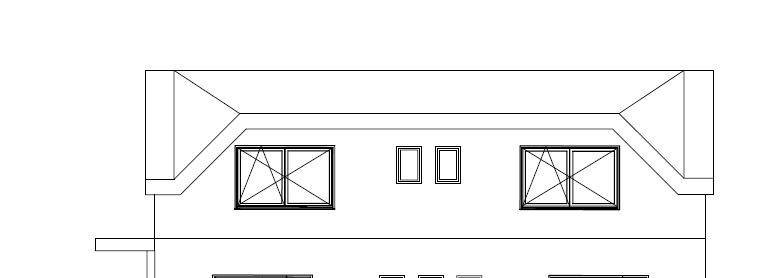

EDIT : Ne pas prendre en compte la "Vu de face" mais la "Vu de face correction".
Je n'ai pas réussi à supprimer la première.
