Bonjour,



Avec Revit, A part l'outil "Ouverture", Avez-vous une solution pour "découper" les traversées de poutres dans les murs?

Merci
il y a environ 2 ans
·
#14508
0
Votes
Annuler
Bonjour,
Voici ce que je vous propose:

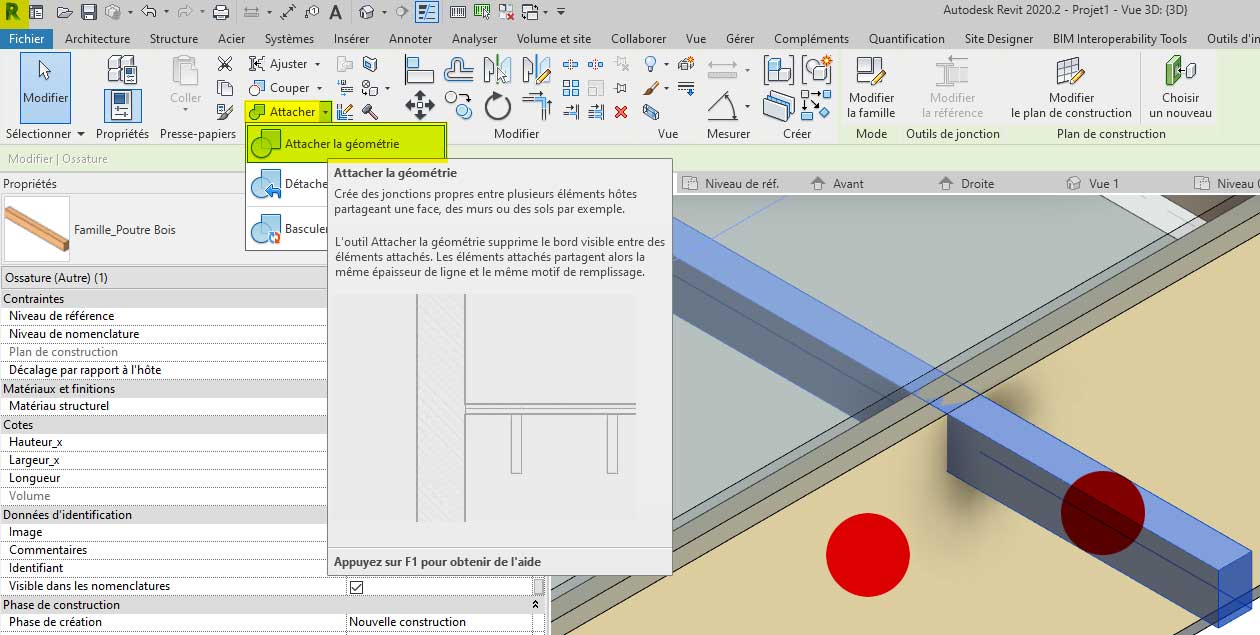

Vous utilisez la fonction attacher pour faire une coupure nette entre la poutre et le mur

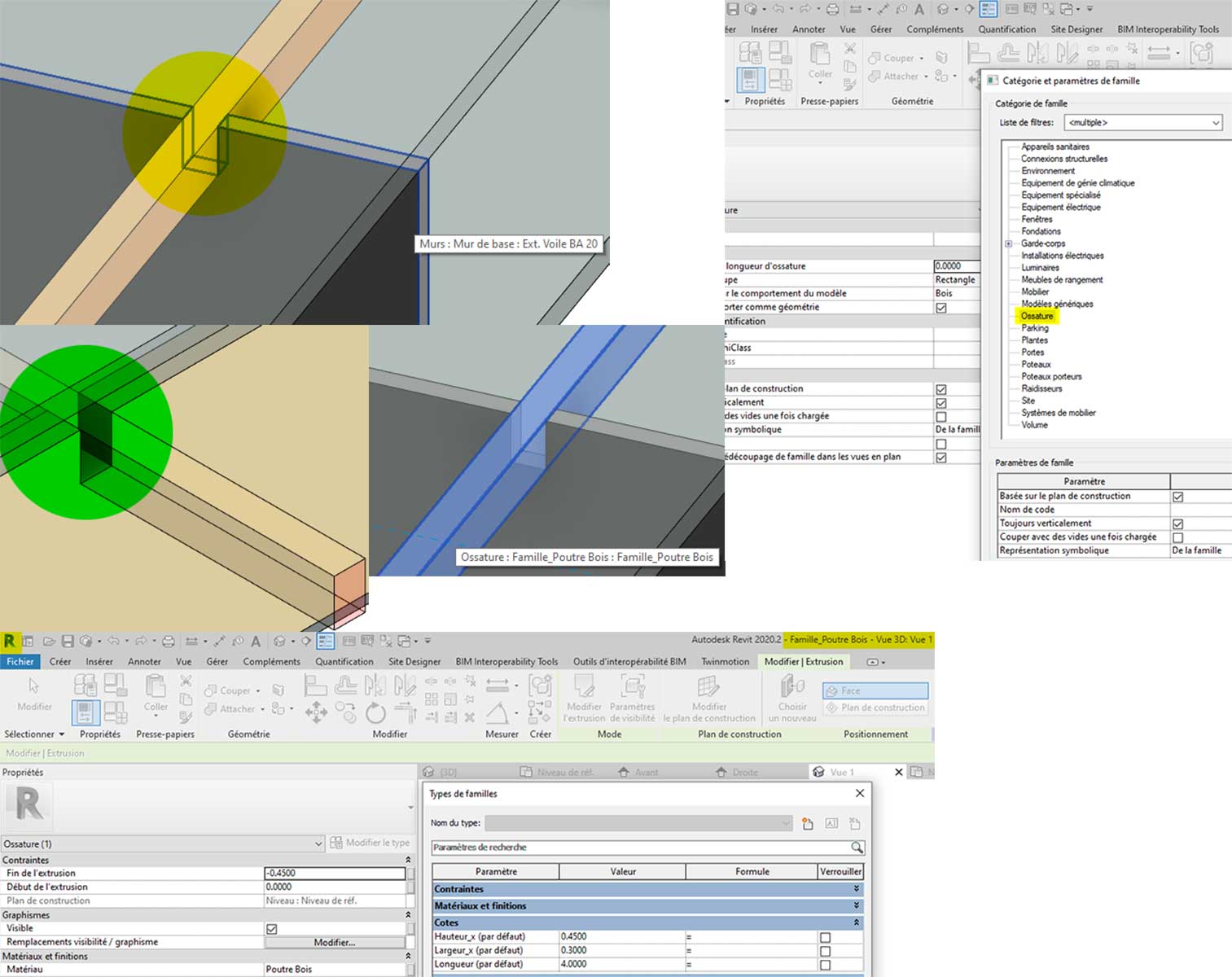

Pour ce faire vous devez construire une famille de poutre > modèle générique par face (la face sert de plan de construction pour la face supérieure de la poutre), pourquoi faire une famille alors qu'il y a des familles proposées par Revit ? (J'ai essayé avec une poutre de bois courante, la fonction attacher ne fonctionne pas)
L'avantage d'une famille modèle générique (la requalifier ensuite en ossature, pour les nomenclatures) par rapport à une ouverture: vous avez qu'un seul objet en interaction avec le mur > la poutre crée le trou dans le mur, si la poutre se déplace le trou suit, avec une ouverture c'est une manipulation source d'erreur en cas de charrette > on bouge la poutre, l'ouverture ne suit pas…
J'espère avoir répondu à votre attente
Bon W-E
il y a environ 2 ans
·
#14519
0
Votes
Annuler
Bonjour,

Merci pour votre réponse. Je partage votre avis sur la problématique des trous, d'où mon post.
Votre proposition approche complètement ce que je recherche en terme manipulation/rendu, mais rend la saisie des poutres plus longue.

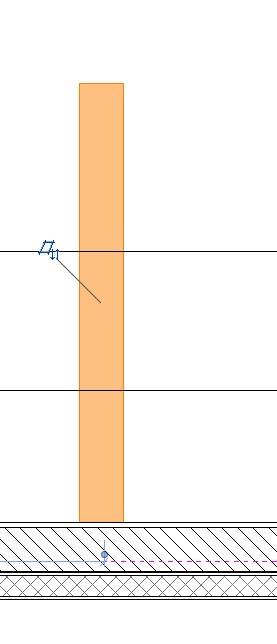

En effet, il faut rentrer chaque longueur de poutres individuellement dans la palette de propriété, bien que le libellé "Longueur " soit une occurrence, les "poignées" n’apparaissant pas pour étirer la poutres....(voir pièce jointe)
il y a environ 2 ans
·
#14537
0
Votes
Annuler
Hello
Christian Deymonnaz juste une info pour ta poutre en bois

Dans la famille de ta poutre en bois dans "paramètres de visibilité" coche la case niveaux de détail "faible"

Ensuite dans ton projet tu pourra faire "attacher" avec les murs pour les couper

?
il y a environ 2 ans
·
#14538
0
Votes
Annuler
Bonsoir,
Merci pour l'info,
Mais je viens de retester, ça marche, quelque soit le niveau de détail (j'ai effectivement fait une famille avec un niveau de détail élevé (inutile), j'ai réglé de nouveau sur faible et recharger > pas d'impact sur la commande Attacher
il y a environ 2 ans
·
#14539
0
Votes
Annuler
Salut,

Christian Deymonnaz Non, je ne parlais pas de ta famille, ce que je voulais dire c'est dans la famille de base de Revit, poutre en bois, le paramètre de visibilité "faible" n'est pas cocher
Si tu le coche alors dans le projet la commande "attacher" fonctionne
il y a environ 2 ans
·
#14544
0
Votes
Annuler
Bonsoir Mickael,
Merci pour le retour, hier je n'avais pas compris qu'il s'agissait de la famille de base Revit,
Merci pour l'info !
