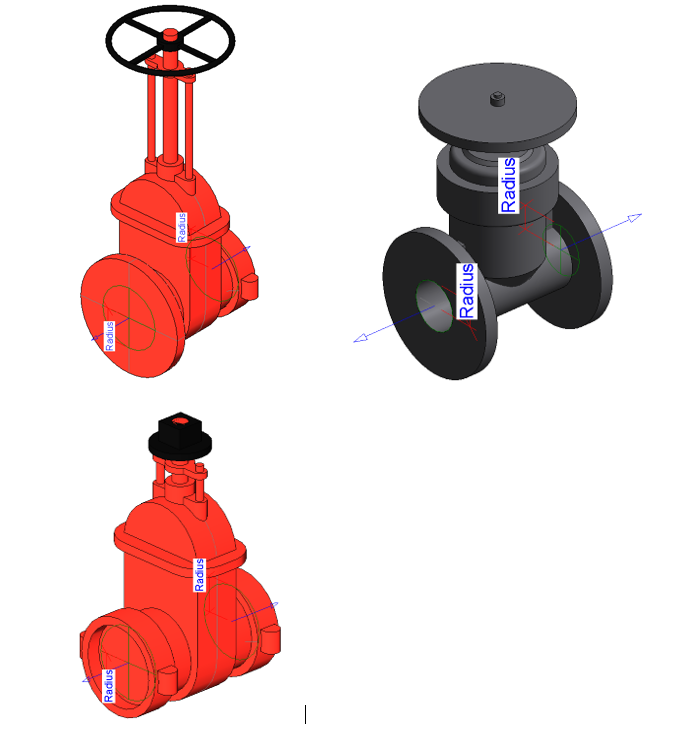

J'ai ces familles là si t'es intéressé
Pour inspiration
Pour inspiration
vanne opercule - arrondir les angles
Jean-Philippe Perriolat
16 septembre 2019
3.54K
1
hello
j'ai pu m'ntretenir avec certains d'entre vous pour récupérer une vanne opercule pour des besoins process (traitement des eaux)
personne n'en avait aussi j'ai du créer la famille, ce qui était plutot un bon exercice en soit mais je trouve que la modélisation de ma vanne est trop carrée
la vanne est en fonte aussi ces arêtes sont moins saillantes que des extrusions sous Revit, je chercherai un moins pour arrondir les angles, auriez vous des pistes/ des idées à me conseiller...
je souhaite tout particulièrement arrondir le corps de la vanne qui est en surbillance dans la vue ci-dessous
la famille en question est en PJ
Merci pour vos retours.
Phil
j'ai pu m'ntretenir avec certains d'entre vous pour récupérer une vanne opercule pour des besoins process (traitement des eaux)
personne n'en avait aussi j'ai du créer la famille, ce qui était plutot un bon exercice en soit mais je trouve que la modélisation de ma vanne est trop carrée
la vanne est en fonte aussi ces arêtes sont moins saillantes que des extrusions sous Revit, je chercherai un moins pour arrondir les angles, auriez vous des pistes/ des idées à me conseiller...
je souhaite tout particulièrement arrondir le corps de la vanne qui est en surbillance dans la vue ci-dessous
la famille en question est en PJ
Merci pour vos retours.
Phil
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Jean-Philippe Perriolat
·
hello
OK pour le pavé du haut mais comment faire pour la partie basse de la vanne qui est fait à aprtir d'une ellipse? comment arrondir les angles le long de l'ellipse?
Phil
OK pour le pavé du haut mais comment faire pour la partie basse de la vanne qui est fait à aprtir d'une ellipse? comment arrondir les angles le long de l'ellipse?
Phil
Hamel Alain
·
Le plus simple, mais pas la meilleur dans ton cas.
Il faut partir de haut en bas (ou l'inverse) avec un dessin au "trait" de la forme que tu veux.
c'était la réponse
Il faut partir de haut en bas (ou l'inverse) avec un dessin au "trait" de la forme que tu veux.
c'était la réponse
mathieu lefebvre
Jean-Philippe Perriolat
·
Hamel Alain
c'est ce que j'ai fait
je souhaiterai surtout arrindir le gros bloc inférieur
je suis aprti d'une exdtrusion dans le sens des connecteurs.... (au vu de la forme à générer j'ai penser que c'était le plus simple)
sur ACAD, un vieux logiciel, il était possible d'arrondir les arêtes des solides. existe-t-il un moyen pour faire "un peu la même chose " sous Revit?
Phil
c'est ce que j'ai fait
je souhaiterai surtout arrindir le gros bloc inférieur
je suis aprti d'une exdtrusion dans le sens des connecteurs.... (au vu de la forme à générer j'ai penser que c'était le plus simple)
sur ACAD, un vieux logiciel, il était possible d'arrondir les arêtes des solides. existe-t-il un moyen pour faire "un peu la même chose " sous Revit?
Phil
Hamel Alain
·
Bonjour,
Pour la partie supérieure, tu peux utiliser Solide par raccordement. (va créer un solide depuis 2 sections et un chemin)
Pour la partie supérieure, tu peux utiliser Solide par raccordement. (va créer un solide depuis 2 sections et un chemin)
mathieu lefebvre
·
Bonjour,
pour la partie rectangulaire, il suffit de faire des arcs de cercle et des lignes au lieu d'un rectangle pour l'extrusion?
la deuxieme partie ça risque d'être plus compliqué
pour la partie rectangulaire, il suffit de faire des arcs de cercle et des lignes au lieu d'un rectangle pour l'extrusion?
la deuxieme partie ça risque d'être plus compliqué
