Variantes à grande échelle?

Baptiste Vidal

7 janvier 2019

3.78K

Bonjour,

Je n'ai jamais utilisé de variantes jusqu'à maintenant et je suis confronté à un problème qui pourrait nécessiter son utilisation. Cela me semble toutefois difficilement réalisable. il y a peut être une autre solution mais je n'en sait rien...

En gros, sur une maquette d'un hotel, j'ai placé mes différents Clapets coupe-feu selon le compartimentage feu transmis.
Chaque clapet est numéroté et répertorié dans une nomenclature.

l'ingénieur m'a renvoyé une maquette à jour et certains clapets ont été supprimés.
Sur la totalité du bâtiment cela en représente un certain nombre.

Comme le placement et la numérotation m'a pris un peu de temps, je souhaiterais ne pas supprimer ceux que j'ai en trop (je préfère me préparer à un changement d'avis très probable de l'ingénieur)

Est ce que j'ai un moyen de "désactiver" l'affichage des clapets?
J'ai pensé à la solution du clique droit - désactiver l'affichage mais en faisant cela mes deux réseaux de part et d'autre du clapet ne se reconnectent pas.

En passant par une variante non plus ormis si je faisait une variante sur tous les réseaux ce qui alourdirait considérablement la maquette!

Auriez vous une solution plus intéressante que la mienne à me proposer?

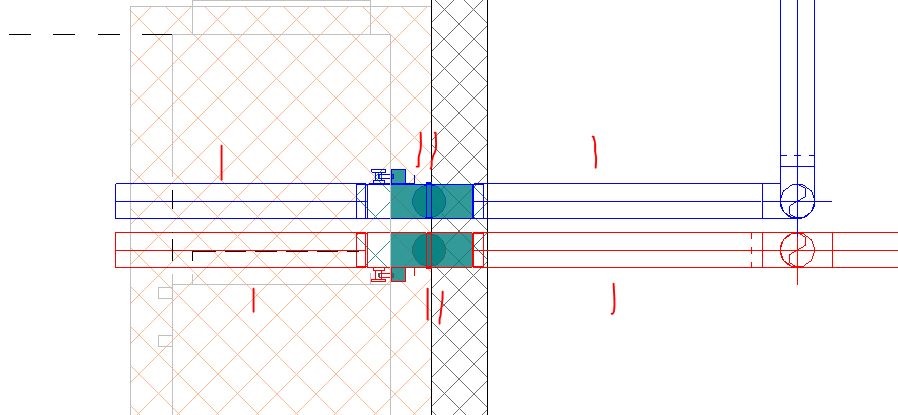

par rapport à l'image jointe, je souhaiterais conserver les réseaux I tout en désactivant temporairement les clapets II

Meilleurs voeux et merci pour votre aide

Photos

Réponses

Baptiste Vidal

· 9 janvier 2019

S'il n'y a que le visuel 2D d'important, tu peux tricher en 2min chrono.

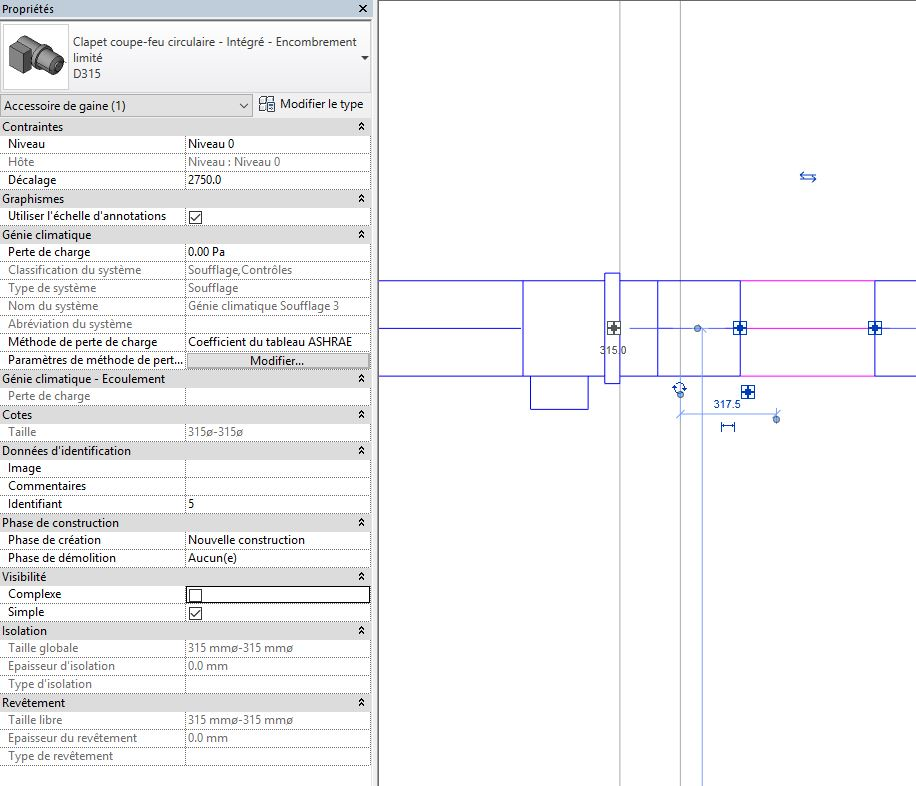

Créer 3 "Lignes de Modèles" dans la famille des CCF : 1 à l'axe, 2 aux extrémités.
Créer un paramètre de visibilité sur les 3 lignes.
Créer un second paramètre de visibilité sur les formes géométriques du CCF.

Affecter la valeur du paramètre en fonction des modifications.

Grossièrement un rendu en PJ.

merci Yandi (excuse moi pour le précédent message)

mes CCF sont importé via le logiciel de Schako. J'ai donc un 56 clapets différents.
je dois donc tricher 56 fois...

Du coup j'ai commencé à faire comme j'ai dis,

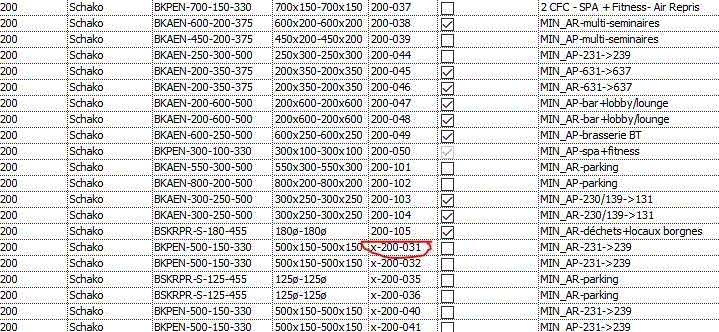

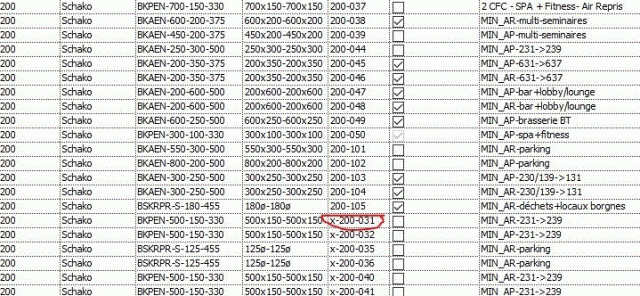

j'ai appliqué un préfixe à ma numérotation pour dissocier les éléments à supprimer.
en appliquant un filtre de couleur flashy, le repérage est assez rapide en fait.

Yandi Simon

· 9 janvier 2019

S'il n'y a que le visuel 2D d'important, tu peux tricher en 2min chrono.

Créer 3 "Lignes de Modèles" dans la famille des CCF : 1 à l'axe, 2 aux extrémités.
Créer un paramètre de visibilité sur les 3 lignes.
Créer un second paramètre de visibilité sur les formes géométriques du CCF.

Affecter la valeur du paramètre en fonction des modifications.

Grossièrement un rendu en PJ.

Francis L'Haridon

· 9 janvier 2019

Bonjour

En fait, il te faudrait faire une famille avec 56 types, juste pour l'étage cité, ou travailler avec des paramètres d'occurrence ! Pas très pratique tout cela.

En comprenant la proposition de Yandi, j'avais pensé à ce problème, et avais espéré que tu n'avais besoin que de 5 ou 6 types différents.

Tes divers clapets coupe-feu ont, je suppose, des diamètres différents, et des longueurs différentes.

Il doit y avoir moyen, avec Dynamo, de les remplacer automatiquement, avec une gaine ayant le bon diamètre et la bonne longueur, soit en les sélectionnant dans une nomenclature, soit en cliquant dessus sur une vue. Mais bon, c'est totalement hors de mes compétences actuelles. Dans deux ou trois années, peut-être…

@ plus

Yandi Simon

· 9 janvier 2019

56 tailles de CCF par niveaux : cela promet une belle pagaille sur le chantier çà !

Tu peux essayer une autre solution que les filtres et compagnie :
Supprimer les géométries dans la famille de CCF pour ne garder que le cylindre/rectangle.
Ainsi tu as une forme brute que tu pourras faire passer pour de la gaine.
En gardant l'ensemble des paramètres de famille d'origine, tu pourras intervertir les familles sans problème.

PS : Simon c'est mon nom, il apparait après mon prénom Yandi, comme pour tout le monde sur le forum

Baptiste Vidal

· 9 janvier 2019

Bonjour

@ Yandi Simon : Bien vu.

J'avais bien pensé à cette possibilité, créer un type/ petit bout de gaine ayant les mêmes dimensions que les clapets coupe-feu, mais j'avais oublié qu'on pouvait ensuite faire les changements directement dans la nomenclature (certainement plus facile que directement sur les diverses vues), juste en changeant les noms.

@ plus

Merci pour votre apport Francis et Simon.

Cette solution m'a en effet parue possible.
seulement il y a un hic.

En tout, rien que sur un étage (l'hotel en comporte 6) j'ai 56 tailles de CCF différents.
Je ne souhaite pas créer un famille différente pour chaque section de Clapet.
J'ai donc cherché à créé une famille dont la section s'adapte à la section de la gaine qui se connecte.
Cela est possible en créant un famille "Duct Fitting". Je l'ai fait et ça fonctionne.

Le Hic c'est que pour que ma famille s'adapte à la gaine elle doit être en Duct Fitting, or mes clapets sont en Duct Accessories
Impossible donc de remplacer l'un par l'autre via une nomenclature...

Du coup je pense faire comme cela:

Créer un paramètre pour marquer les clapets que je dois supprimer
Créer un filtre pour les mettre en surbrillance
Enregistrer la maquette en tant qu'ancienne version

Sur la nouvelle version, supprimer les clapets concernés.

En cas de retour en arrière de l'ingé, je lie l'ancienne maquette et fait un copier/coller de clapets supprimés.
Je devrais du coup les récupérer ainsi que la numérotation que j'avais mis en place.
Sacré travail vu la quantité de clapets mais ça sera quand même plus rapide je pense

Francis L'Haridon

· 8 janvier 2019

Bonjour

@ Yandi Simon : Bien vu.

J'avais bien pensé à cette possibilité, créer un type/ petit bout de gaine ayant les mêmes dimensions que les clapets coupe-feu, mais j'avais oublié qu'on pouvait ensuite faire les changements directement dans la nomenclature (certainement plus facile que directement sur les diverses vues), juste en changeant les noms.

@ plus

Yandi Simon

· 8 janvier 2019

Salut,

Faire une famille cylindre qui aurait les mêmes dimensions que le CCF.
Tu viendrais remplacer les CCF par les cylindres via une nomenclature comme l'indique Francis.

Baptiste Vidal

· 8 janvier 2019

Merci Francis pour ta réponse.
J'avais effectivement pensé à cette solution mais comme tu dis, il n'y aurait alors rien à la place des clapets effacés.
Je ne suis du coup pas du tout certain que cela soit possible.

Du coup je pense créer un paramètre sur les clapets effacés, faire une sauvegarde de ma maquette puis les enlever et remplacer les "trous" par de la gaine.
Si je dois faire marque arrière, je lierais l'ancienne maquette avec tous les clapets et je ferais un copier/coller depuis ce lien.

Pas de meilleure solution pour le moment...
Si jamais certains ont de meilleurs idées...

Francis L'Haridon

· 8 janvier 2019

Bonjour

Je n'ai pas d'idée très précise sur la méthode à utiliser, malheureusement.
Ne pourrais tu faire une nomenclature listant tous les clapets coupe-feu, y changer le nom des clapets à "effacer" temporairement", en rajoutant à chaque fois le même texte, "aaa" par ex ?
Ensuite, il faudrait installer un filtre sur les clapets coupe-feu comportant "aaa" dans leur nom, en imposant pour eux une couleur blanche pour les faire "disparaitre".
Je ne sais si cela est faisable tel que. A voir donc. De plus, cela n'est pas parfait, puisqu'il n'y aurait rien à la place de ces clapets, alors qu'en réalité, il faudrait de la gaine…

@ plus

Baptiste Vidal

· 8 janvier 2019

Bonjour

non, là est mon souci, je souhaite en supprimer que certains seulement..
des idées?

merci et bonne journée

Francis L'Haridon

· 7 janvier 2019

Bonsoir

Est-ce que tu veux "effacer" temporairement tous les clapets coupe-feu, ou seulement certains ?

@ plus
