Bonjour la communauté,

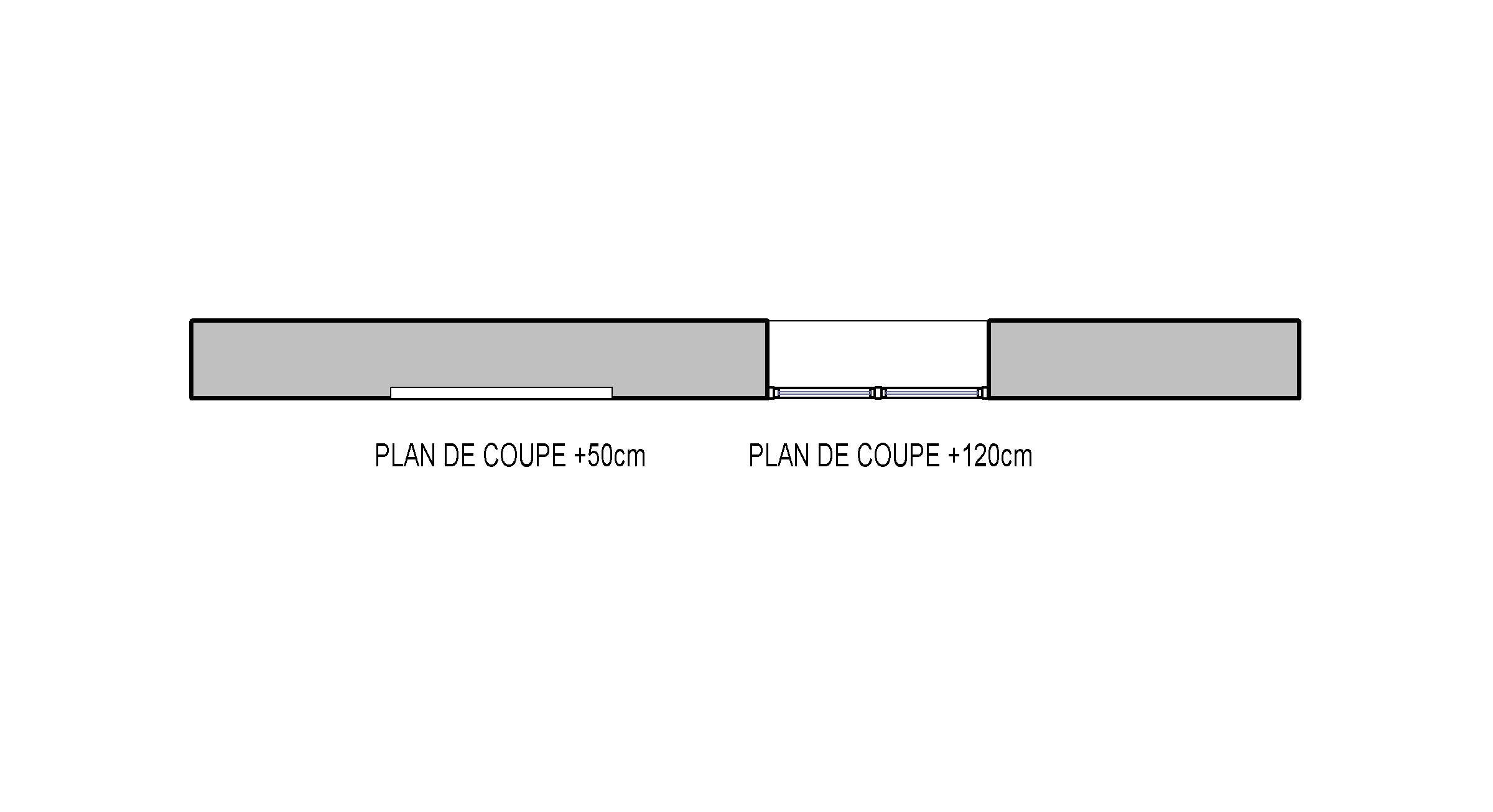

Je ne sais pas si vous l'avez remarqué mais un truc qui me tracasse dans Revit c'est l'apparence des fenêtres lorsque le plan de coupe est inférieur à la hauteur d'allège. Au lieu d'avoir un mur ou une cloison pleins, on a la trace du cadre de la fenêtre.
J'ai trifouillé ça dans tous les sens, rien à faire, j'obtiens toujours le mur coupé avec la trace du cadre (en style masquage).
Que j'utilise les fenêtres venant avec Revit ou les miennes, il y a toujours cette trace.
Bien sur, ce n'est pas la fin du monde, mais c'est quand même désagréable et surtout très étonnant que cette "bizarrerie" n'ait pas été corrigée depuis le temps.
Qu'en pensez-vous et surtout quelqu'un aurait-il trouvé un truc pour contourner cette anomalie?
Merci
Réponse acceptée Pending Moderation
Bonjour Hocine,

Je suppose que tu as déjà fait toutes les vérifications mais voici tout de même quelques pistes :
La plage de vue dans la famille elle-même;
La visibilité des éléments (afficher que lorsque l'occurrence est coupée);
Tu peux aussi mettre un paramètre de visibilité même si c'est plus de l'ordre du bidouillage.

Bonne journée.
Réponse acceptée Pending Moderation
Bonjour Clotilde,
Oui j'ai effectivement testé toutes les éventualités habituelles et auxquelles j'ai pu penser. ça ne règle pas le problème. C'est pour cela que je l'ai également vérifié avec des familles venant avec Revit, puis carrément en partant du gabarit fenêtre réduit à sa plus simple expression. Avec le vide uniquement, il n'y a pas de problème mais dès que je mets un cadre par extrusion ou par chemin, le souci apparaît.

Tu peux t'amuser à vérifier c'est surprenant. Bien sur, il faut que la cloison soit pochée pour que ça se voit.

Merci pour ta réponse et très belle journée.
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

Au fait, sur le forum d'Autodesk, ils m'ont donné la solution. Lorsqu'on descend le plan de coupe sous les fenêtres, il faut également descendre la limite du décalage haut.

Voila, voila... Ce qui m'inquiète le plus, c'est que apparemment ce "bug" ne semble pas les troubler plus que ça...

Bonne journée.
Réponse acceptée Pending Moderation
bonjour

En structure lors que l'on veut voir les impacts de voile et dans le impacts de voile des réservations de fenêtre cette option est utile.
Réponse acceptée Pending Moderation
Bonjour,

Ahaa, c'est donc à cause des ingénieurs structure que l'on garde ce défaut...
Je plaisante bien sur.
Il aurait toutefois été préférable que Autodesk offre cela en "option" et que la règle soit conforme aux conventions à savoir que lorsqu'on coupe à une hauteur, on ne voit pas de trace de ce qu'il y a au dessus.

Cordialement
