VISIBILITÉ PLAFONDS / ÉLÉMENTS MEP CVC - PLOMBERIE
Cyril CROUZIT
26 juin 2018
8.38K
2
Bonjour à tous!
Sur un projet il nous est demandé d'afficher le calepinage des faux plafonds présent dans la maquette architecte liée ainsi que dans notre maquette MEP. Pour se faire, j'utilise l'affichage du niveau en fond de plan et choisi de regarder vers le haut dans ma vue structurelle (présentation réseau); je modifie la plage de vue afin de me trouver au niveau du faux plafond et joue sur d'autres paramètres pour parvenir à voir les trames de faux-plafonds mais rien n'y fait!
Les problèmes suivant sont constatés:

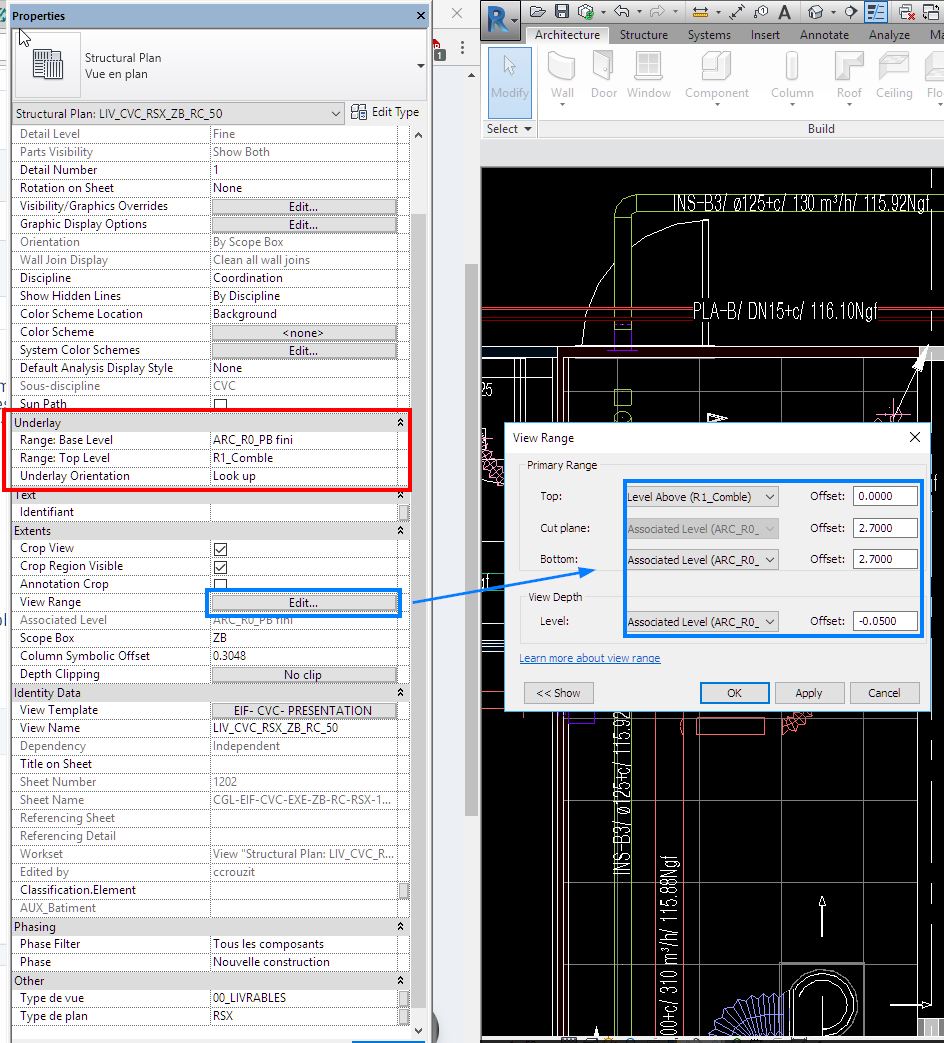

Ma configuration semble être la bonne au niveau des propriétés de la vue ainsi que du gabarit de vue ( voir PJ), il semblerait donc que le problème vienne de Revit. Pouvez-vous m'indiquer si vous avez déjà fait face à ce problème et comment y remédier.
Merci d'avance à tous les BIMers!
Sur un projet il nous est demandé d'afficher le calepinage des faux plafonds présent dans la maquette architecte liée ainsi que dans notre maquette MEP. Pour se faire, j'utilise l'affichage du niveau en fond de plan et choisi de regarder vers le haut dans ma vue structurelle (présentation réseau); je modifie la plage de vue afin de me trouver au niveau du faux plafond et joue sur d'autres paramètres pour parvenir à voir les trames de faux-plafonds mais rien n'y fait!
Les problèmes suivant sont constatés:
- Il semblerait que seul le calepinage des faux-plafonds créés dans ma maquette puissent être visibles

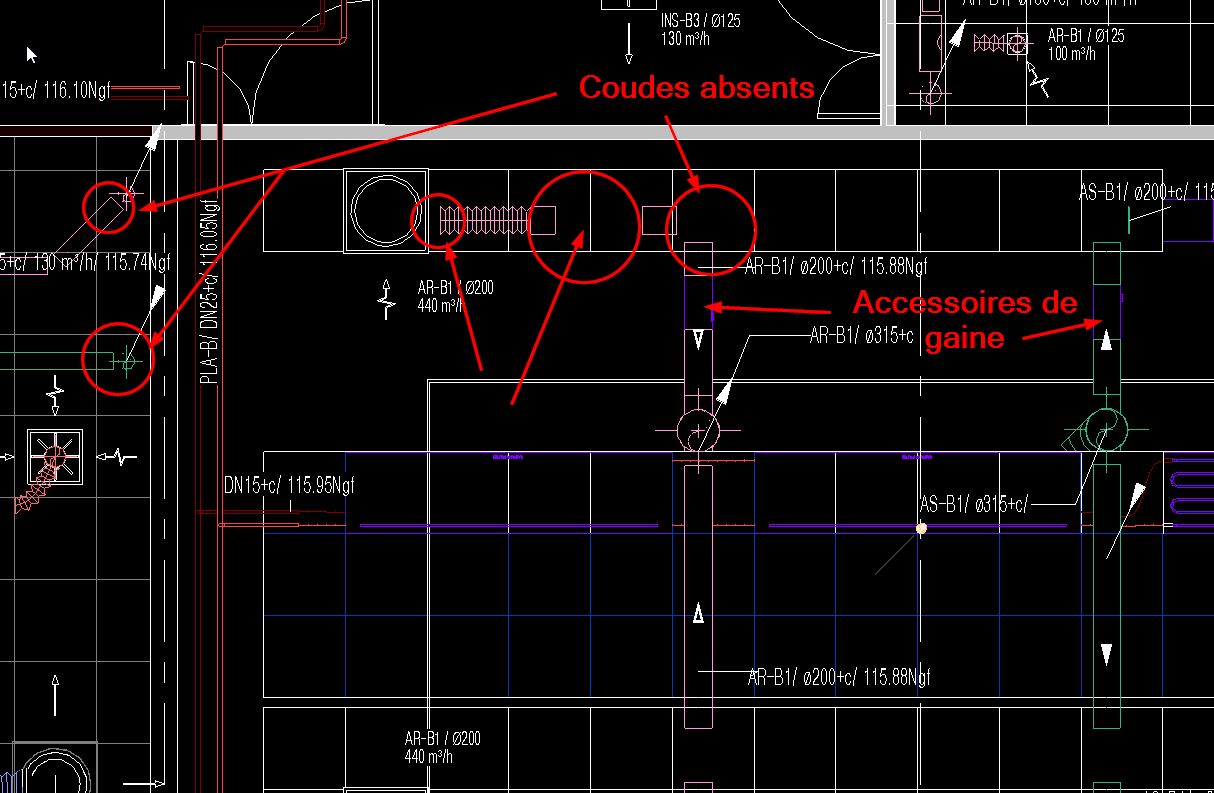

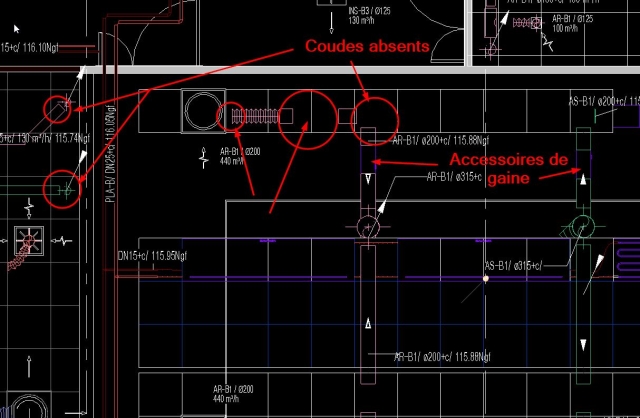

- L'ensemble des raccords de gaines ne sont pas visibles
- Certains accessoires de gaines disparaissent sans logique apparente
Ma configuration semble être la bonne au niveau des propriétés de la vue ainsi que du gabarit de vue ( voir PJ), il semblerait donc que le problème vienne de Revit. Pouvez-vous m'indiquer si vous avez déjà fait face à ce problème et comment y remédier.
Merci d'avance à tous les BIMers!
Photos
hxrel-u
hxrel-m
Solutions citées
Réponses
Thomas Boucher
·
Bonjour,
Attention à la manière utilisée pour représenter le calepinage des faux-plafonds.
Le plafond est parfois fait d'une seule surface avec une certaine épaisseur. Le détail des dalles de plafond est alors représenté avec des lignes de détail. Et pas toujours sur les deux faces du plafond. Faites donc attention à l'orientation de votre vue.
Pour la question initiale, je dirais d'essayer de créer une vue de plafond et de placer son plan de coupe le plus bas possible pour voir l'ensemble des équipements du niveau. Sans oublier d'appliquer une transparence sur le plafond si vous travaillez en coordination.
Attention à la manière utilisée pour représenter le calepinage des faux-plafonds.
Le plafond est parfois fait d'une seule surface avec une certaine épaisseur. Le détail des dalles de plafond est alors représenté avec des lignes de détail. Et pas toujours sur les deux faces du plafond. Faites donc attention à l'orientation de votre vue.
Pour la question initiale, je dirais d'essayer de créer une vue de plafond et de placer son plan de coupe le plus bas possible pour voir l'ensemble des équipements du niveau. Sans oublier d'appliquer une transparence sur le plafond si vous travaillez en coordination.
Brahim JEBRI
·
Bonjour.
J'ai rencontré le même problème. Je suis demandé de placer les luminaires selon le calepinage dans ma maquette électricité mais je peux pas visionner le calepinage. par contre sur la maquette architecture le calepinage existé.
Est-ce que vous pouvez m'aider ?
Est-ce qu'il y a des modifications que je dois faire sur la maquette architecture avant de la lier à ma maquette électricité ?
Merci d'avance
J'ai rencontré le même problème. Je suis demandé de placer les luminaires selon le calepinage dans ma maquette électricité mais je peux pas visionner le calepinage. par contre sur la maquette architecture le calepinage existé.
Est-ce que vous pouvez m'aider ?
Est-ce qu'il y a des modifications que je dois faire sur la maquette architecture avant de la lier à ma maquette électricité ?
Merci d'avance
Hamel Alain
·
Bonjour,
Visiblement tu n'utilises pas une vue de Plafond de REVIT ?
Pourquoi ne pas créer simplement une vue de plafond ? Veux tu absolument voir les réseaux en plus des bouches ?
Visiblement tu n'utilises pas une vue de Plafond de REVIT ?
l'affichage du niveau en fond de plan et choisi de regarder vers le haut dans ma vue structurelle
Pourquoi ne pas créer simplement une vue de plafond ? Veux tu absolument voir les réseaux en plus des bouches ?
David Grassin
·
Comme ça à froid je dirais.
En partant d'une vue en plan (pas une vue de faux plafond)
Mets ta vue juste en dessous du niveau de la dalle superieure au lieu de 1,2m.
Et met toi en affichage filaire.
Pour les éléments qui n'apparaissent pas, regarde si rien ne bloque dans les paramètres de visibilité (catégorie non cochée ou filtre par exemple)
En partant d'une vue en plan (pas une vue de faux plafond)
Mets ta vue juste en dessous du niveau de la dalle superieure au lieu de 1,2m.
Et met toi en affichage filaire.
Pour les éléments qui n'apparaissent pas, regarde si rien ne bloque dans les paramètres de visibilité (catégorie non cochée ou filtre par exemple)
François Bastier
·
Bonjour,
Les raisons d'un affichage incohérent sous Revit sont nombreuses. En l'espèce, il est difficile de proposer LA solution. Seulement des axes de recherches.
Avant d'en proposer quelques-uns, êtes-vous en capacité de transmettre la maquette Revit et son fichier architecte lié (en ne conservant si besoin que quelques éléments généraux, pour des soucis de confidentialité évidente) ? ce serait bien plus simple et rapide pour apporter la bonne réponse.
Pêle-mêle, et sans que la liste ne soit exhaustive, les problèmes peuvent avoir les causes suivantes :
Paramètres d'affichage spécifiques au fichier lié
- Les faux plafonds de la maquette liée peuvent ne pas être vus si les paramètres d'affichage ou de visibilité propre à la maquette liée ne le permettent pas
Fenêtre "Remplacements V/G" -> Onglet "Liens Revit" -> Colonne "Paramètre d'affichage" -> Assigner la valeur "Par vue hôte" et/ou contrôler que les plafonds soient visibles.
Visibilité liée à la structuration du projet
- les faux plafonds invisibles du fichier lié peuvent aussi être induits par des filtres de phases / variantes / sous-projets. Vérifiez qu'aucun de ces outils n'empêchent le bon affichage des plafonds.
Filtre d'affichage
- Les raccords de gaines peuvent être masqués par un filtre mal paramétré.
Niveau de détail
- les familles de type raccord de gaine et accessoires de gaines ont peut-être des propriétés d'affichage interdisant leur visibilité dans un certain niveau de détail. Par exemple, peut-être que les accessoires de gaines n'ont une modélisation que pour le niveau de détail "Élevé".
Discipline
- La discipline joue un rôle dans l'affichage des familles, comme évoqué dans une précédente réponse. Combinée aux raisons diverses évoquées ci-dessus, il est possible qu'elle intervienne dans les problèmes qe vous rencontrez.
Il s'agit là de quelques causes classiques au problèmes d'affichage. J'espère qu'elles vous aideront à trouver la bonne cause. Comme précisé plus tôt, sans le fichier sous les yeux, il est difficile (impossible, même, sauf en comptant sur le hasard) de vous en dire plus sans traiter tout le manuel de Revit.
Les raisons d'un affichage incohérent sous Revit sont nombreuses. En l'espèce, il est difficile de proposer LA solution. Seulement des axes de recherches.
Avant d'en proposer quelques-uns, êtes-vous en capacité de transmettre la maquette Revit et son fichier architecte lié (en ne conservant si besoin que quelques éléments généraux, pour des soucis de confidentialité évidente) ? ce serait bien plus simple et rapide pour apporter la bonne réponse.
Pêle-mêle, et sans que la liste ne soit exhaustive, les problèmes peuvent avoir les causes suivantes :
Paramètres d'affichage spécifiques au fichier lié
- Les faux plafonds de la maquette liée peuvent ne pas être vus si les paramètres d'affichage ou de visibilité propre à la maquette liée ne le permettent pas
Fenêtre "Remplacements V/G" -> Onglet "Liens Revit" -> Colonne "Paramètre d'affichage" -> Assigner la valeur "Par vue hôte" et/ou contrôler que les plafonds soient visibles.
Visibilité liée à la structuration du projet
- les faux plafonds invisibles du fichier lié peuvent aussi être induits par des filtres de phases / variantes / sous-projets. Vérifiez qu'aucun de ces outils n'empêchent le bon affichage des plafonds.
Filtre d'affichage
- Les raccords de gaines peuvent être masqués par un filtre mal paramétré.
Niveau de détail
- les familles de type raccord de gaine et accessoires de gaines ont peut-être des propriétés d'affichage interdisant leur visibilité dans un certain niveau de détail. Par exemple, peut-être que les accessoires de gaines n'ont une modélisation que pour le niveau de détail "Élevé".
Discipline
- La discipline joue un rôle dans l'affichage des familles, comme évoqué dans une précédente réponse. Combinée aux raisons diverses évoquées ci-dessus, il est possible qu'elle intervienne dans les problèmes qe vous rencontrez.
Il s'agit là de quelques causes classiques au problèmes d'affichage. J'espère qu'elles vous aideront à trouver la bonne cause. Comme précisé plus tôt, sans le fichier sous les yeux, il est difficile (impossible, même, sauf en comptant sur le hasard) de vous en dire plus sans traiter tout le manuel de Revit.
Cyril CROUZIT
·
Bonjour Thibaud! Oui, j'ai essayé. Aucun résultat..
thibaud justeau
·
Bonjour,
As tu essayé en changeant la discipline de la vue ?
As tu essayé en changeant la discipline de la vue ?
