Fabrice PAQUOTTE
·
La hauteur d'extrusion du volume de la famille n'était pas celle de la semelle modélisée...problème résolu!
Volume de semelles isolées double
Cyrille Sambou
16 mai 2016
7.94K
2
Bonjour,
Alors moi j'aurais un tout petit problème qui est sûrement du niveau du débutant que je suis sur Revit. Le paramètre système Volume qui est renseigné sur ma nomenclature de fondations, est le double de ce qu'il devrait être mais que pour les semelles isolées.
Ex : une semelle de dimension 100×100×30 (cm) a un volume de 0.6 m3 selon revit.
Quelqu'un pourrait-il m'aider là dessus ?
Merci d'avance.
Alors moi j'aurais un tout petit problème qui est sûrement du niveau du débutant que je suis sur Revit. Le paramètre système Volume qui est renseigné sur ma nomenclature de fondations, est le double de ce qu'il devrait être mais que pour les semelles isolées.
Ex : une semelle de dimension 100×100×30 (cm) a un volume de 0.6 m3 selon revit.
Quelqu'un pourrait-il m'aider là dessus ?
Merci d'avance.
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Fabrice PAQUOTTE
·
je viens de rencontrer le même problème, j'essaye d'appliquer la méthode décrite plus haut...
Je n'arrive pas à changer le matériau du 2ème volume par "par catégorie", je tente de supprimer ce deuxième volume et là le volume de ma semelle est divisé par 2
j'utilise Revit 2018
Je n'arrive pas à changer le matériau du 2ème volume par "par catégorie", je tente de supprimer ce deuxième volume et là le volume de ma semelle est divisé par 2
j'utilise Revit 2018
Rémy MAURCOT
·
Top !
Cyrille Sambou
·
Voilà mon problème définitivement résolu grâce à vous. Merci beaucoup !
Rémy MAURCOT
·
Pour un utilisateur de Revit oui c'est clair.
Pour le 2éme solide il faut soit supprimer le 2éme matériau soit le supprimer.
Pour le 2éme solide il faut soit supprimer le 2éme matériau soit le supprimer.
Nathan Nivill
·
Prenons le cas d'une semelle isolée par exemple.
Dans ta famille tu auras un simple pavé. En positionnant ta souris sur le bord de ce pavé tu as la possibilité de sélectionner l'élément. Au lieu de cliquer, tu peux appuyer sur la touche Tabulation. Cela te permet de switcher entre les éléments sélectionnables sous ton curseur.

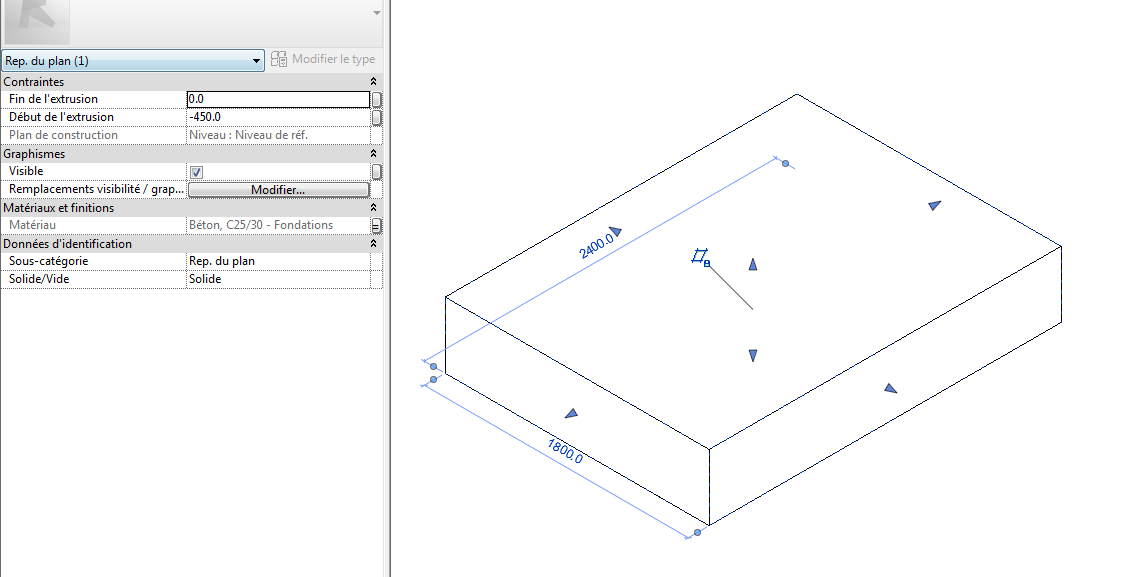

Tu peux ensuite sélectionner le deuxième volume qui est parfaitement superposé avec le premier.La différence dans la sélection est plutôt subtile, tu ne vois pas bien quand tu passes d'un volume à l'autre ...

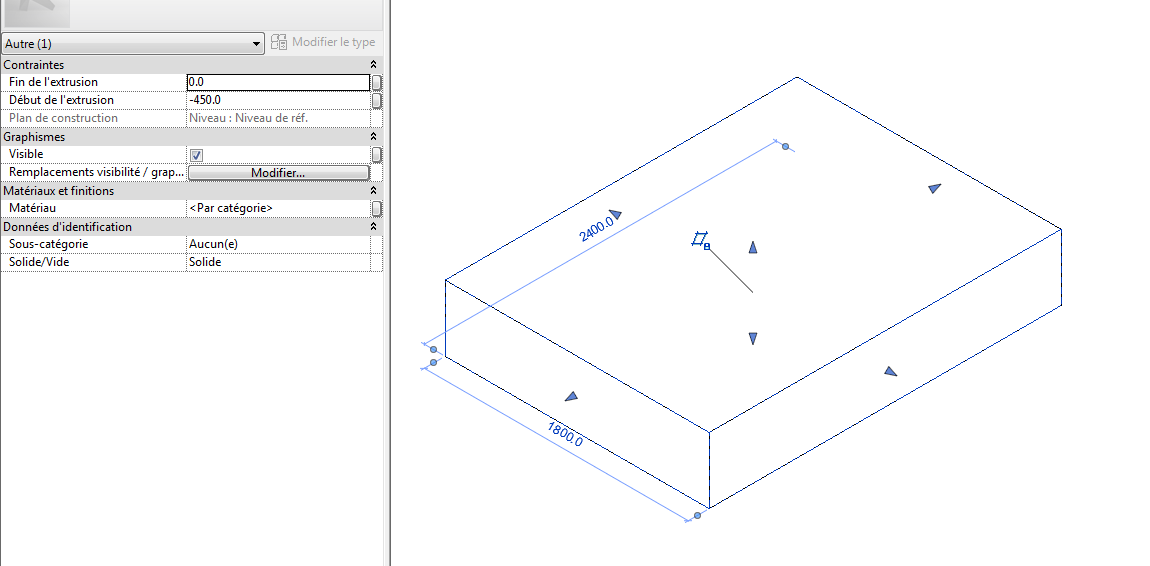

Tu peux ensuite changer le matériau qui est de base le même pour les deux.
Je ne sais pas si c'est clair comme explication ?
Dans ta famille tu auras un simple pavé. En positionnant ta souris sur le bord de ce pavé tu as la possibilité de sélectionner l'élément. Au lieu de cliquer, tu peux appuyer sur la touche Tabulation. Cela te permet de switcher entre les éléments sélectionnables sous ton curseur.
Tu peux ensuite sélectionner le deuxième volume qui est parfaitement superposé avec le premier.La différence dans la sélection est plutôt subtile, tu ne vois pas bien quand tu passes d'un volume à l'autre ...
Tu peux ensuite changer le matériau qui est de base le même pour les deux.
Je ne sais pas si c'est clair comme explication ?
Cyrille Sambou
·
Euuh non ! J'allais reposer la question à Nathan car je ne sais pas comment accéder au paramètre volume (double du coup) de ma famille fondation.
Je ne peux malheureusement pas joindre mon fichier car l'ayant au bureau.
Nb : j'utilise Rvt 2016
Je ne peux malheureusement pas joindre mon fichier car l'ayant au bureau.
Nb : j'utilise Rvt 2016
Rémy MAURCOT
·
Pas de soucis,
Du coup ton problème est résolu ?
Du coup ton problème est résolu ?
Cyrille Sambou
·
Merci Nathan pour ton coup de main ?
Désolé de pas t'avoir compris Rému. J'y penserais la prochaine fois.
Désolé de pas t'avoir compris Rému. J'y penserais la prochaine fois.
Rémy MAURCOT
·
On peut réprendre le commentaire de ph.herrman:
Il est toujours intéressant de joindre le fichier *.rvt pour que les "HexaBIMiens" puisse répondre efficacement.
C'est exactement ce que je voulais vérifier sur le projet de Cyrille.
Il est toujours intéressant de joindre le fichier *.rvt pour que les "AUGItiens" puisse répondre efficacement.
Il est toujours intéressant de joindre le fichier *.rvt pour que les "HexaBIMiens" puisse répondre efficacement.
C'est exactement ce que je voulais vérifier sur le projet de Cyrille.
Nathan Nivill
·
Salut,
Je m'étais posé la même question ... Voila la réponse :
http://forums.augi.com/showthread.php?165714-nomenclature-b%c3%a9ton
Je m'étais posé la même question ... Voila la réponse :
http://forums.augi.com/showthread.php?165714-nomenclature-b%c3%a9ton
Rémy MAURCOT
·
Oui les semelles sont des familles systèmes, quelle type de semelle avez vous utilisé ?
Je voulais regarder votre fichier...
Je voulais regarder votre fichier...
Cyrille Sambou
·
Salut Remy,
Merci pour votre réponse tout d'abord. En effet c'est bien 0.6 m3 qui est affiché par le paramètre systême volume, qui est cependant correcte pour toutes les autres familles de mon projet.
Je crains de ne pouvoir la semelle vue qu'il s'agit d'une famille systême. A moins que je n'ai pas bien compris votre requête ?
Merci pour votre réponse tout d'abord. En effet c'est bien 0.6 m3 qui est affiché par le paramètre systême volume, qui est cependant correcte pour toutes les autres familles de mon projet.
Je crains de ne pouvoir la semelle vue qu'il s'agit d'une famille systême. A moins que je n'ai pas bien compris votre requête ?
Rémy MAURCOT
·
Salut Cyrille,
C'est plus du double ça, 100*100*30(cm) = 0.3 m3
Est-ce possible d'extraire la semelle dans un nouveau projet et de la partager ?
C'est plus du double ça, 100*100*30(cm) = 0.3 m3
Est-ce possible d'extraire la semelle dans un nouveau projet et de la partager ?
