Affichage de trappe dans une zone de plan de coupe
jeanne Barre
8 août 2024
1.6K
1
Bonjour,
Il m'a été demandé de placer des trappes d'accès aux gaines techniques.
J'ai créé ces trappes à partir d'une famille porte.
Lorsque je les importe sur le projet à hauteur de 90 cm, elle s'affiche correctement.

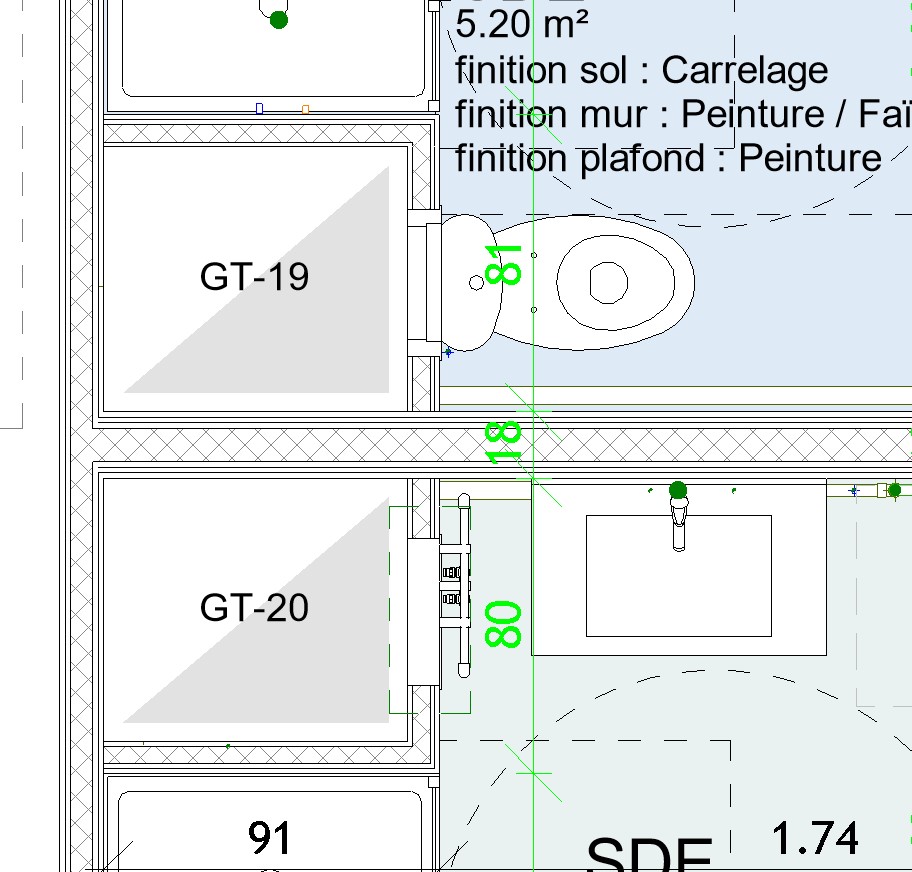

Par contre lorsque que je les place à 25 cm, avec des zones de plan de coupe elles s'affichent avec un rectangle blanc, le détail du tracé n'apparaît pas.
J'ai essayé de jouer avec la hauteur de vue mais rien n'y fait ....
Avez-vous déjà rencontré ce problème.
En vous remerciant d'avance...
Il m'a été demandé de placer des trappes d'accès aux gaines techniques.
J'ai créé ces trappes à partir d'une famille porte.
Lorsque je les importe sur le projet à hauteur de 90 cm, elle s'affiche correctement.
Par contre lorsque que je les place à 25 cm, avec des zones de plan de coupe elles s'affichent avec un rectangle blanc, le détail du tracé n'apparaît pas.
J'ai essayé de jouer avec la hauteur de vue mais rien n'y fait ....
Avez-vous déjà rencontré ce problème.
En vous remerciant d'avance...
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Hamel Alain
·
Pouvez-vous vous passer des zones de plan de coupe ?
Vous pouvez utiliser le plan de coupe de la vue en le faisant passé par le haut de la trappe
votre niveau de coupe actuel doit être de 1,20 m, c'est trop haut
Vous pouvez utiliser le plan de coupe de la vue en le faisant passé par le haut de la trappe
votre niveau de coupe actuel doit être de 1,20 m, c'est trop haut
