Archicad - nomenclatures de surfaces : mise en forme du tableau

VD Vincent de Kok
31 mai 2017
19.09K
3
Bonjour,
Sur un projet de logements, nous avons inséré des tableaux de surfaces aux plans de vente. Les appartement sont pour l'instant régulièrement remaniés en vue d’accommoder les acheteur potentiels.

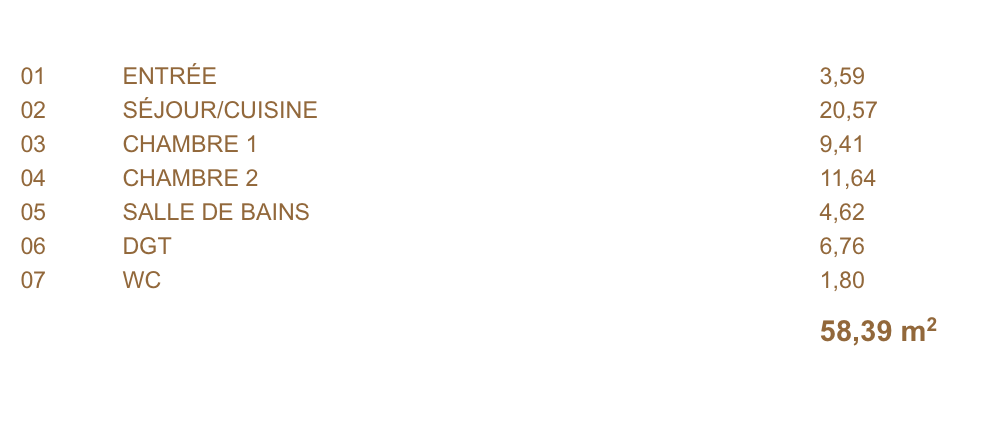

Les nomenclatures de surfaces sont organisées en colonne et dès qu'on crée une nouvelle pièce, une nouvelle ligne apparaît dans la nomenclature et les lignes du tableau se décalent vers le bas. Normal.
Là, petit problème : sur les présentations de plan de vente, les fenêtre de présentation de tableau de surface sont ajustée par appartement et lorsque le décalage de ligne cité ci-avant s'opère, ce décalage se voit sur les pages de présentations. ce qui nécessite de réajuster constamment les limites du cadre de présentation du tableau.

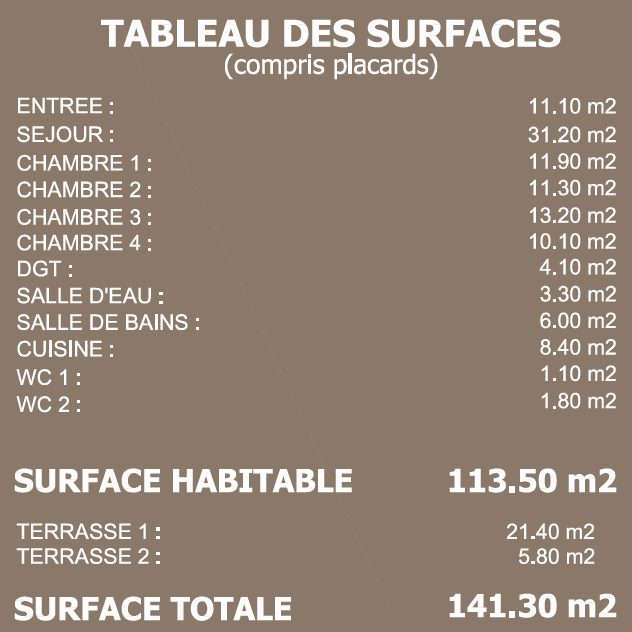

J'aimerais savoir s'il existerait une solution pour que mes tableaux de surface soit organisés tel qu'indiqué sur le fichier joint à mon message.
Merci pour vos avis.

Photos

hxrel-u

Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Teleportation
Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
APCSmart
Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
DECK
Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Geoniks
Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
Axogram
Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
GstarBIM
Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Ploterr
Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
ArchiFrame
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Timber Bundle
Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
TopSolid'Steel
Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Tekla Structural Designer
Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Rhino Banana
Plugin pour Rhino 3D générant des visualisations architecturales et des images par intelligence artificielle directement depuis un viewport ou un plan 2D à destination des architectes, designers et paysagistes.
ArkoAI
Plugin de rendu par intelligence artificielle pour Revit, Rhino, SketchUp et application web, permettant de générer des images de conception depuis la vue active pour les architectes et paysagistes.
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Prevue
Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Spatialbound
Plateforme de simulation et de conception spatiale permettant de transformer n'importe quelle localisation réelle en environnement 3D interactif pour réaliser des analyses de confort et des simulations physiques en temps...
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.

hxrel-t

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
SpaceSync
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.

Solutions citées

Archicad
Logiciel BIM de conception bâtiment réunissant modélisation 2D/3D, documentation coordonnée et visualisation, il produit...

Réponses

RH RODIER Hélène
·
Bonjour

Je me permets également de revenir vers vous concernant la nomenclature de surface pour plusieurs appartements.

Effectivement je pense qu'il est plus judicieux de faire une nomenclature par appartement en revanche comment dissocier la zone chambre (ID de la zone) du logement 1 et la zone chambre (ID de la zone) du logement 2.

Voici comment j'ai procédé
un Calque ''A 07 Hachures et zone'' pour les zones de surfaces intérieures comme une chambre
un Calque ''A 07 Surfaces Annexes '' pour les zones de surfaces extérieures comme les terrasses

je fais donc une nomenclature en filtrant par calque puis par nom de zone
voir fichier joint (PS comment joindre facilement une copie d'écran).

J'ai donc la listes des surfaces telles que je les désire,.
Avec cette méthode je suis donc obliges de créer 2 calques par appartement .......... ce qui doit être fastidieux.
J'ai également pensé à introduire la catégorie de zone(une catégorie par appartement) mais cela revient au même, cela demande de créer plusieurs catégorie de zone mais peutre que c’est mieux que de multiplier les calques ?

Quelles méthodes alors???
Merci d’avance de votre aide
Hélène

Rejoindre la discussion

FD Frédéric Deschamp
·
Bonsoir

Pour obtenir un sous-total il faut dans la fenêtre de la nomenclature cliquer sur la colonne du petit tableau face à la valeur dont on veut le sous total. Un seul sous total par nomenclature.
La propriété s'ajoute via le gestionnaire de propriété (depuis AC 20) avant j'utilisai un paramètre "libre" de ma zone comme "Utilisateur 1"
CK CLARISSE KRAUSE
·
Merci pour votre réponse,

Qu'entendez vous par " paramètre lié à la marque de zone ou à l'ajout du propriété qui servira de support à un sous total " ?
comment demander un sous total ?

Merci d'avance
FD Frédéric Deschamp
·
Bonjour

Pour moi ça doit se gérer au sein de la même catégorie
La solution est soit dans l'usage d'un paramètre lié à la marque de zone ou à l'ajout du propriété qui servira de support à un sous total.
Ce qui permet d'avoir une seule nomenclature avec Sous total et Total.
CK CLARISSE KRAUSE
·
Bonjour,

Je rebondi sur le sujet des tableaux de surface pour l'élaboration des plans de vente car je n'arrive pas à mettre au point un tableau qui pourrait dissocier les espaces extérieurs des espaces intérieurs et de pouvoir faire la somme de ces deux surfaces (voir image ci dessous).
Voici pour l'instant j'ai pu :

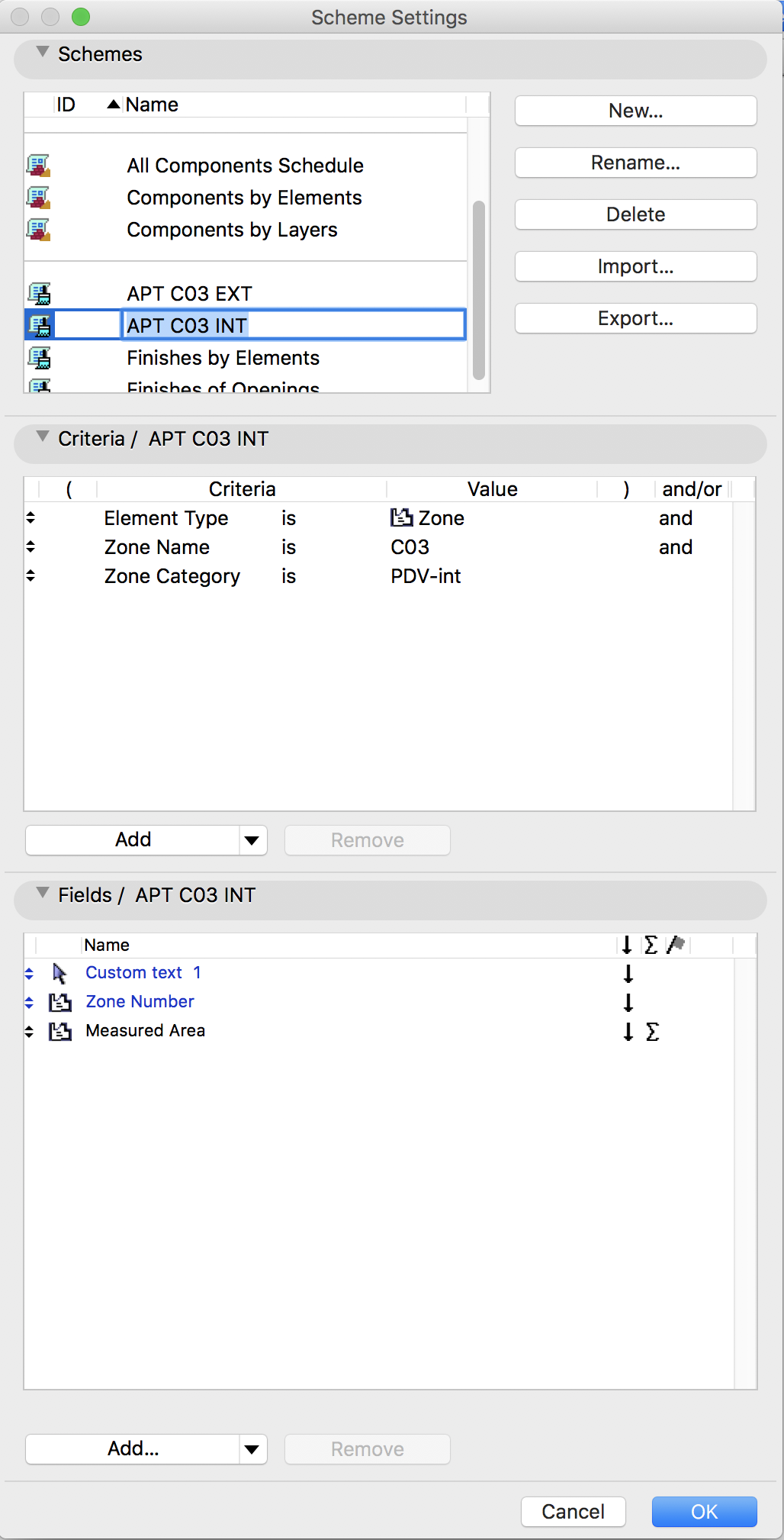

- faire un tableau avec 2 "zone catégorie" pour les zone ext et les zones int.
Probleme : faire la somme des deux tableaux

Si quelqu'un a une idée sur ce point
FD Frédéric Deschamp
·
J'entends bien…mais on gagne vraiment en sérénité surtout en cas de TMA.
Ce qui ne m'empêche pas d'avoir des tableaux généraux de synthèse (globaux, par type, par étages, par bâtiments).
Tes tableaux d'appartements une fois que tu as fait le premier avec sa condition d'appartement et que tu es satisfait de sa mise en forme, tu n'as plus qu'a le dupliquer changer sa condition et l'enregistrer sous le bon nom et de recommencer. l'avantage est que le placement dans la mise en page est facile.
Il n'empêche que certaines options supplémentaires de nomenclatures me plairaient bien quand même.
VD Vincent de Kok
·
Bonjour Frédéric,

C'est la conclusion à laquelle je suis également arrivé et c'est ce que nous allons faire... bien que j'avais espéré un peu plus de flexibilité des nomenclatures pour éviter d'avoir une liste de 84 tableaux distincts.

Merci pour ta réponse en tout cas.
FD Frédéric Deschamp
·
Bonjour Vincent
Une nomenclature par appartement est rapide à mettre en oeuvre et bien plus simple à gérer. je l'ai fait sur une résidence de plus de 100 appartements sans aucune difficulté en temps minime et sans stress.
