autocad - application d'un SCU
Vincent de Kok
7 juillet 2016
8.09K
1
Bonjour,
quelqu'un connait-il un moyen d'appliquer un scu crée dans un fichier à n'importe quel autre fichier?
le but est :
1- export depuis Archicad vers un format DWG pour le BET fluide.
2- le fichier exporté conserve le nord en haut donc pas aisé de travailler sur un bâtiment avec rotation non orthogonale.
3- un SCU a été crée pour tourner le dessin à l'horizontale pour convenance de dessin, et malgrés-tout pour conserver l'info du nord qui est liée au point zéro.
4- pour éviter de créer le même SCU à chaque export depuis Archicad et pour éviter de faire des copier/coller de mon dessin mal tourné vers mon fichier dwg "gabarit" comportant le SCU : je souhaiterais pouvoir appliquer un SCU enregistré (?) à mes export DWG.
Si vous avez un idée, je suis preneur. Merci
quelqu'un connait-il un moyen d'appliquer un scu crée dans un fichier à n'importe quel autre fichier?
le but est :
1- export depuis Archicad vers un format DWG pour le BET fluide.
2- le fichier exporté conserve le nord en haut donc pas aisé de travailler sur un bâtiment avec rotation non orthogonale.
3- un SCU a été crée pour tourner le dessin à l'horizontale pour convenance de dessin, et malgrés-tout pour conserver l'info du nord qui est liée au point zéro.
4- pour éviter de créer le même SCU à chaque export depuis Archicad et pour éviter de faire des copier/coller de mon dessin mal tourné vers mon fichier dwg "gabarit" comportant le SCU : je souhaiterais pouvoir appliquer un SCU enregistré (?) à mes export DWG.
Si vous avez un idée, je suis preneur. Merci
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Vincent de Kok
·

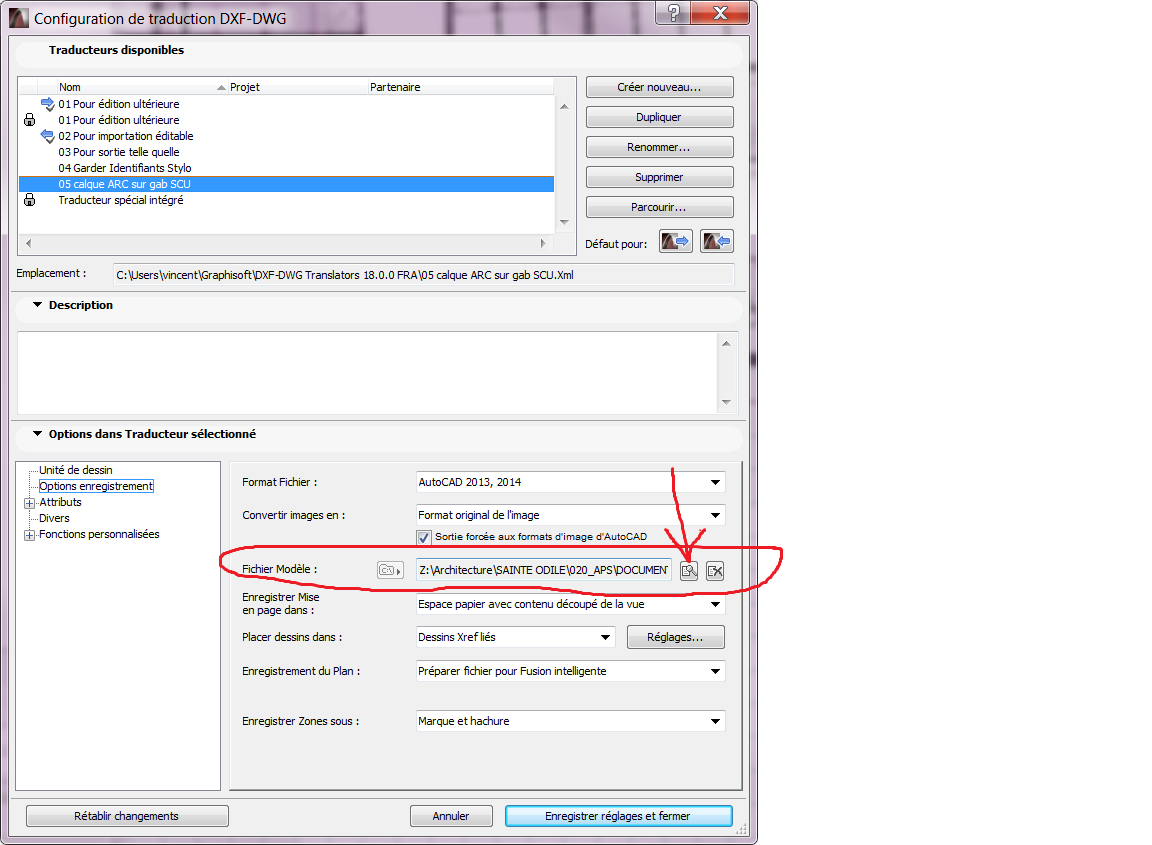

excuse -moi j'aurais dû préciser : ...allant dans " options d'enregistrement" et "sélectionner un fichier modèle" de Archicad (et non de autocad)
Mais peut-être avais-tu compris.
bye
Mais peut-être avais-tu compris.
bye
Frédéric Deschamp
·
Merci de ton retour Vincent
J'apprends aussi ici les subtilités de la gestion des SCU dans AutoCAD
J'apprends aussi ici les subtilités de la gestion des SCU dans AutoCAD
Vincent de Kok
·
Bonjour Frédéric, merci pour ta réponse mais j'ai trouvé la solution comme je l'indiquais à la fin du précédent post.
A la base je n'ai pas orienté mon modèle Archicad mais j'ai conservé l'orientation Nord du plan de géomètre.
En ayant créé un dwg gabarit avec un SCU nommé et orienté et en allant dans " options d'enregistrement" et "sélectionner un fichier modèle" , l'export depuis Archicad se fait sur le gabarit dwg. Bien sûr en conservant l'orientation initiale d'archicad, mais dans un dwg où il me suffit de cliquer sur le SCU désiré.
A bientôt
A la base je n'ai pas orienté mon modèle Archicad mais j'ai conservé l'orientation Nord du plan de géomètre.
En ayant créé un dwg gabarit avec un SCU nommé et orienté et en allant dans " options d'enregistrement" et "sélectionner un fichier modèle" , l'export depuis Archicad se fait sur le gabarit dwg. Bien sûr en conservant l'orientation initiale d'archicad, mais dans un dwg où il me suffit de cliquer sur le SCU désiré.
A bientôt
Frédéric Deschamp
·
Bonjour Vincent
Il est vrai que l'énoncé de ta question n'était pas très clair…
Dans un monde idéal il n'aurait pas fallu tourner ton fichier dans ArchiCAD pour l'orienter dans un sens de travail. Les vues orientées dans ArchiCAD (qui ne sont des SCU…) te permettent de travailler dans le sens souhaité et de placer les vues dans ce dit sens. Une fois fait c'est un peu tard surtout si tu as beaucoup travaillé. cela reste possible mais est assez dangereux au niveau des groupes et des oublis et ArchiCAD n'aime pas travailler ça 3D trop loin de son origine…
Enregistrer ses vues orientées depuis ArchiCAD ne changeront rien au positionnement et à l'orientation de ton plan.
La solution que je te propose est plus simple et automatique que son enfoncé…
1— Crées toi un fichier structuré en étage (nombre et étages) de la même façon que ton fichier
2— Appelle en module ton fichier original dans ton nouveau fichier.
3— Déplace le et tournes le en plan jusqu'à l'amener au point souhaité.
4— Enregistres ton dwg
Tu peux le fermer et continuer à travailler ton travail dans ton fichier original.
Lors des envois suivants tu n'auras qu'à mettre à jour ton fichier d'export via mettre à jour module et à réenregistrer tes dwg.
Il est vrai que l'énoncé de ta question n'était pas très clair…
Dans un monde idéal il n'aurait pas fallu tourner ton fichier dans ArchiCAD pour l'orienter dans un sens de travail. Les vues orientées dans ArchiCAD (qui ne sont des SCU…) te permettent de travailler dans le sens souhaité et de placer les vues dans ce dit sens. Une fois fait c'est un peu tard surtout si tu as beaucoup travaillé. cela reste possible mais est assez dangereux au niveau des groupes et des oublis et ArchiCAD n'aime pas travailler ça 3D trop loin de son origine…
Enregistrer ses vues orientées depuis ArchiCAD ne changeront rien au positionnement et à l'orientation de ton plan.
La solution que je te propose est plus simple et automatique que son enfoncé…
1— Crées toi un fichier structuré en étage (nombre et étages) de la même façon que ton fichier
2— Appelle en module ton fichier original dans ton nouveau fichier.
3— Déplace le et tournes le en plan jusqu'à l'amener au point souhaité.
4— Enregistres ton dwg
Tu peux le fermer et continuer à travailler ton travail dans ton fichier original.
Lors des envois suivants tu n'auras qu'à mettre à jour ton fichier d'export via mettre à jour module et à réenregistrer tes dwg.
Julien G
·
Ok ta question concernait le coté ArchiCAD donc, j'ai cru que tu cherchais sur AutoCAD pour transférer un SCU
Vincent de Kok
·
OUi merci pour ta réponse.
c'est bien ce que je pensais, en principe ça le regarde cette manip.
Le truc c'est que le dessinateur fluide est nouveau et ne manipule pas cela très bien (les SCU personnalisés) et que j'ai absolument besoin que ce soit bien fait => je dois récupérer les plans fluide 2D en retour et les insérer sur les niveaux Archicad pour synthèse. Le point zéro est donc essentiel et son orientation nord également. Si je laisse le BET tourner le plan à son aise pour dessiner plus facilement, je suis sûr de récupérer un plan dont le plan d'insertion sera perdu et il n'est pas question que je replace le plan manuellement pour éviter les risque d'erreur de positionnement (un principe de base pour moi).
En tout cas j'ai trouvé la réponse : c'est dans les traducteurs dwg d'export qu'elle se trouve. On a la possibilité , dans les options d'enregistrement, de sélectionner un fichier modèle (mon gabarit avec SCU). et en plus de faire en sorte que les calques archicad se transforment en calque ARC par ex.. j'ai encore quelques tests à faire mais je crois que ça va marcher.
c'est bien ce que je pensais, en principe ça le regarde cette manip.
Le truc c'est que le dessinateur fluide est nouveau et ne manipule pas cela très bien (les SCU personnalisés) et que j'ai absolument besoin que ce soit bien fait => je dois récupérer les plans fluide 2D en retour et les insérer sur les niveaux Archicad pour synthèse. Le point zéro est donc essentiel et son orientation nord également. Si je laisse le BET tourner le plan à son aise pour dessiner plus facilement, je suis sûr de récupérer un plan dont le plan d'insertion sera perdu et il n'est pas question que je replace le plan manuellement pour éviter les risque d'erreur de positionnement (un principe de base pour moi).
En tout cas j'ai trouvé la réponse : c'est dans les traducteurs dwg d'export qu'elle se trouve. On a la possibilité , dans les options d'enregistrement, de sélectionner un fichier modèle (mon gabarit avec SCU). et en plus de faire en sorte que les calques archicad se transforment en calque ARC par ex.. j'ai encore quelques tests à faire mais je crois que ça va marcher.
Julien G
·
Bonjour,
Je salue ton raisonnement de vouloir fournir un dwg propre au BET (je peste régulièrement contre les dwg pas terribles des archis) mais dans ce cas précis c'est au BET à s'adapter.
Quand je reçois un dwg archi, je me moque du SCU, j'insère ce fichier en xref et je gère à ma sauce les SCU, les vues, la rotation de l'xref ...
Et à chaque mise à jour du plan archi, je remplace simplement l'xref, je conserve donc dans mon fichier mon SCU ou mes vues tournées ; pas de modifs à faire sur le plan archi.
Pour exporter un SCU d'un fichier sur l'autre, il faut passer par du lisp : http://cadxp.com/topic/21196-import-de-scu/
Je salue ton raisonnement de vouloir fournir un dwg propre au BET (je peste régulièrement contre les dwg pas terribles des archis) mais dans ce cas précis c'est au BET à s'adapter.
Quand je reçois un dwg archi, je me moque du SCU, j'insère ce fichier en xref et je gère à ma sauce les SCU, les vues, la rotation de l'xref ...
Et à chaque mise à jour du plan archi, je remplace simplement l'xref, je conserve donc dans mon fichier mon SCU ou mes vues tournées ; pas de modifs à faire sur le plan archi.
Pour exporter un SCU d'un fichier sur l'autre, il faut passer par du lisp : http://cadxp.com/topic/21196-import-de-scu/
