Objet BIM (famille Revit) Bande noyée

AD Aurelien DREZET
12 février 2018
9.17K
3
Bonjour,

Je recherche une famille Revit (.rfa) de bande noyée, qui s'insère dans la dalle, et qui soustrait le volume de béton de la dalle pour ne pas créer de doublons dans la nomenclature .
De plus il faudrait qu'elle apparaisse en pointillée en vision plan structurel (vers le haut).
Merci beaucoup...

Photos


hxrel-u

new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
RVTConvert

RVTConvert

Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Songeya

Songeya

Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Autodesk Informed Design

Autodesk Informed Design

Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Robot Structural Analysis Professional

Robot Structural Analysis Professional

Logiciel de calcul de structures orienté BIM pour l'analyse, la simulation des charges et la vérification réglementaire des modèles de bâtiment à destination des ingénieurs structure et modeleurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
WeStatiX SHM

WeStatiX SHM

Plateforme cloud de surveillance de santé structurale associant jumeaux numériques 3D, simulations éléments finis automatiques et données IoT pour le suivi continu d'infrastructures et d'ouvrages.
Thématique
Exploitation
Métier
Usage
Usage principal
Jumeau numérique
Statut
Standard
TopSolid'Steel

TopSolid'Steel

Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
Ondera

Ondera

Outil de revue collaborative de PDF sur le web et sur iPad pour les dessins de conception, les listes de réserves et les documents techniques des conducteurs de travaux, architectes...
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

NN Nancy Najem
·
Bonjour,

J'ai le même problème avec les bandes noyée, ils sont en pointée mais quand je coupe la dalle elle forme un trait continue, donc c'est pas bon pour la représentation.
comment peux-je régler se problème?
BL Benoît LECRIOUX
·
Perso j'ai traité ce problème comme suit:
- Famille d'Ossature commune aux poutres "classiques"
- A l'aide d'un paramètre booléen "BandeNoyée", la volumétrie 3d est masquée (visibilité) et des traits pointillés 2d apparaissent en plan
- Le volume de la poutre est alors nul (pas de doublon avec la dalle)
- Nomenclature de Sol fait apparaître la quantité de béton
- Le Volume de la BN peut être ressortie par valeur calculée dans une nomenclature d'Ossature dédiée
AD Aurelien DREZET
·

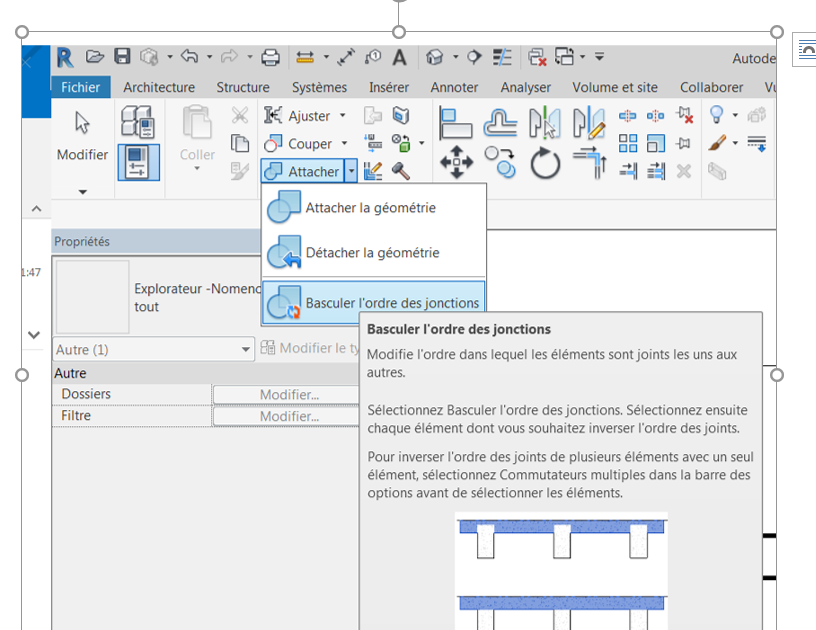

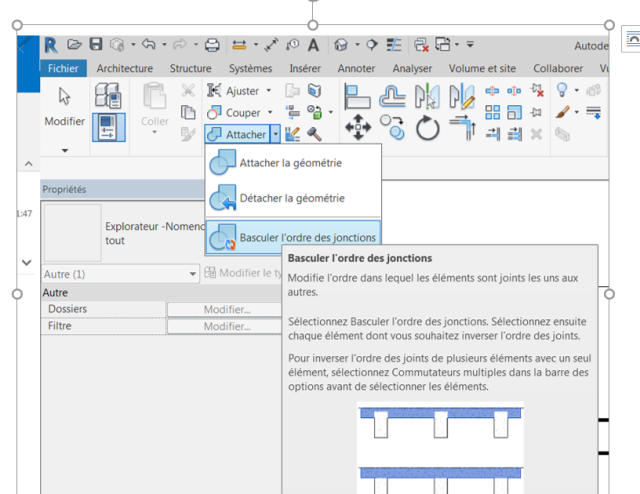

C'est ok pour les volumes avec l'outil "basculer l'ordre des jonctions", mais du coup ce n'est plus bon pour la représentation. Les pointillés sont là, mais le pourtour de la dalle coupée apparaît aussi par dessus, mais en trait continu...
AA Akli AM
·

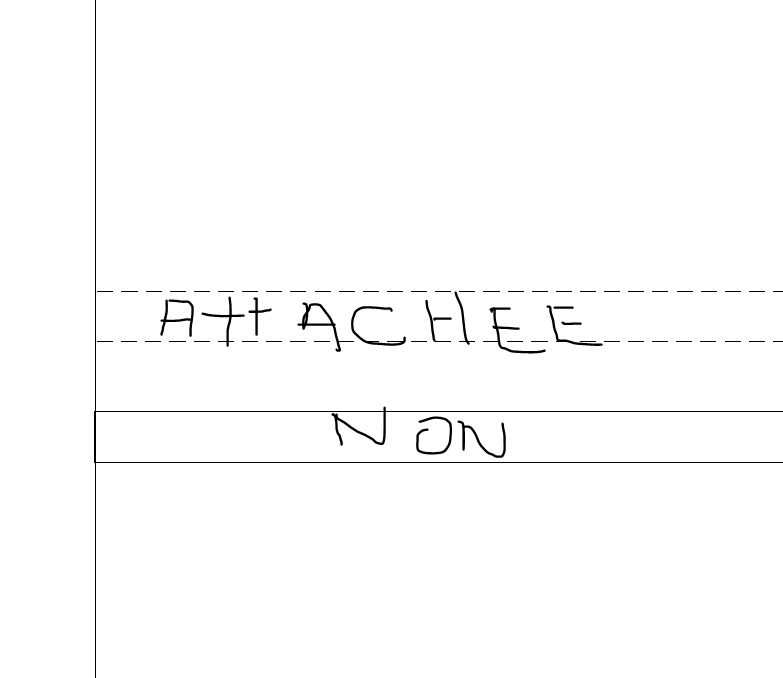

Si tu veux l'inverse ( soustraire le volume de la dalle) / dans attaché- basculer l'ordre des jonctions.
Sinon le problème des pointillés a été résolu?
AD Aurelien DREZET
·
Bonjour Akli
Ça fonctionne de la même manière chez moi, c'est simplement que je voulais spécifier dans 2 nomenclatures différentes le volume de dalle et le volume de bande noyée.
Après c'est discutable en effet, vu que les 2 sont coulées ensemble...
Merci encore.
AA Akli AM
·
Bonjour,

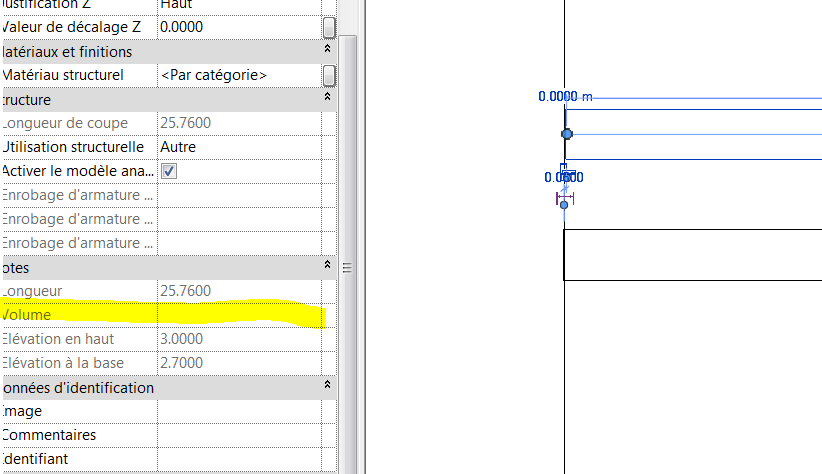

Ma pièce joint est une poutres BA classique donc elle soustrait les volumes de la table de compression.
Quand son épaisseur est égale à e de la dalle le volume est presque nul. la différence avec d'autres famille, sur celle-la quand elle noyée on voit apparaître des ligne discontinues.
je ne comprends pas pourquoi ça ne marche pas chez toi
AD Aurelien DREZET
·
Bonjour,
Merci pour cette réponse. Après avoir attaché la BN (cf votre pièce jointe) à la dalle, le volume de celle-ci n'a pas changé, alors qu'avec une poutre BA classique, le volume est en effet soustrait.
Prendre une poutre BA est l'utiliser comme BN serait la solution, sauf qu'elle n’apparaît plus quand elle est noyée dans la dalle, même en lui appliquant un filtre avec un paramètre de type oui/non créé pour spécifier que c'est bien une bande noyée et lui appliquer un style de trait pointillé.
AA Akli AM
·
Bonjour,
Si la BN est attachée à la dalle, le volume est soustrait de la BN
Pour les pointillées, il suffit de rajouter des lignes discontinues dans ta famille (Voir PJ)

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
