Bonjour
tout d'abord merci pour vos conseilles pour réaliser les nomenclatures du matériel électrique installé.

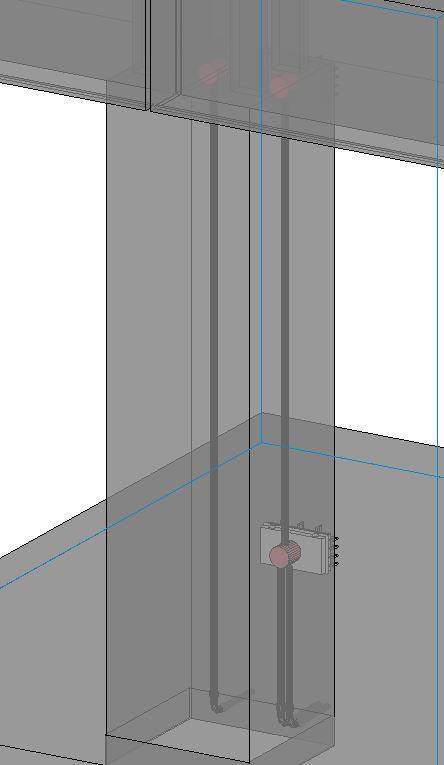

Maintenant j'aurais besoin de savoir comment procéder pour faire des plans d 'implantation des gaines, pots boites etc.. électrique dans les plans des inserts.
Avec quels systèmes je dois les créer (conduits ou gaines flexibles ?) .
Quels serait les meilleurs vues et réglages de gabarits pour voir en transparence dans l’épaisseur des murs les gaines,pots,boites de dérivations, etc... .
Merci d avance pour vos avis éclairés sur le sujet.
Cordialement.
tout d'abord merci pour vos conseilles pour réaliser les nomenclatures du matériel électrique installé.
Maintenant j'aurais besoin de savoir comment procéder pour faire des plans d 'implantation des gaines, pots boites etc.. électrique dans les plans des inserts.
Avec quels systèmes je dois les créer (conduits ou gaines flexibles ?) .
Quels serait les meilleurs vues et réglages de gabarits pour voir en transparence dans l’épaisseur des murs les gaines,pots,boites de dérivations, etc... .
Merci d avance pour vos avis éclairés sur le sujet.
Cordialement.
Images
Réponses
1 réponse
Pour écrire un commentaire, veuillezenregistrer ou log dans
Bonjour,
Pour ma part je n'ai eu besoin de faire ce genre d'implantation qu'une fois. J'ai préféré utiliser des conduits car j'ai remarqué sur plusieurs projets que l'utilisation de canalisations souples faisait beaucoup ramer le PC.
Pour les pots je ne les avais pas représenté car j'avais déjà fait des plans d'incorpos avec des réservations circulaires sur les voiles béton. Donc je n'avais aucun intérêt à y ajouter des pots.
Pour ma part je n'ai eu besoin de faire ce genre d'implantation qu'une fois. J'ai préféré utiliser des conduits car j'ai remarqué sur plusieurs projets que l'utilisation de canalisations souples faisait beaucoup ramer le PC.
Pour les pots je ne les avais pas représenté car j'avais déjà fait des plans d'incorpos avec des réservations circulaires sur les voiles béton. Donc je n'avais aucun intérêt à y ajouter des pots.
