Convertissement murs simple et multicouche

IK Ivan Kantchovsky
8 janvier 2019
5.83K
3
Bonjour et d’abord une très belle et heureuse 2019!

Est-ce que quelqu’un connaît une astuce ou un script dynamo pour transformer un mur composé de plusieurs simple couche en un mur unique multicouche et vice versa sous Revit?

Photos

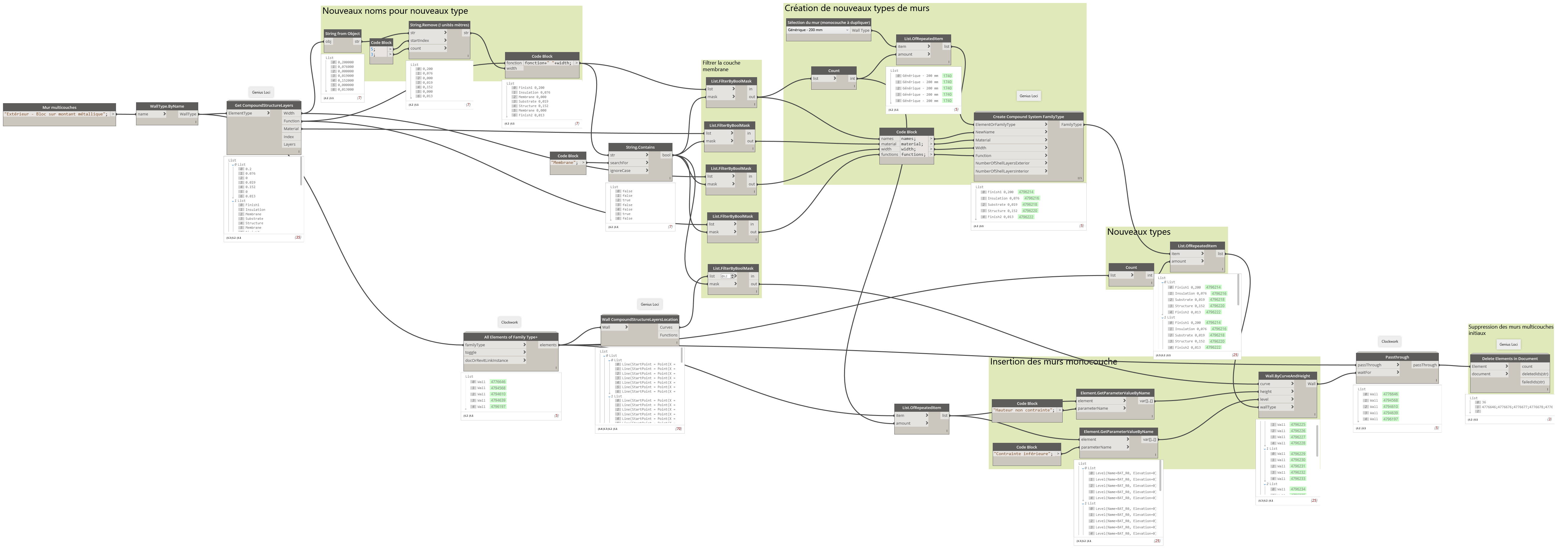

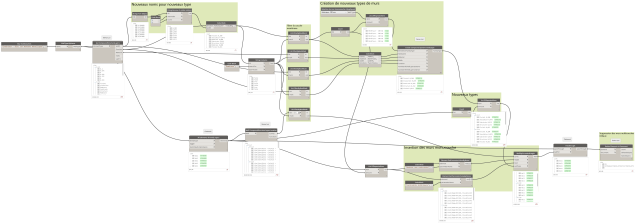

11030_Remplacer mur multicouche par mur monocouche.png
11107_Combinaison le plus long.png

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Fologram

Fologram

Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.
Thématique
Chantier
Métier
Usage
Usage principal
Réalité augmentée
Statut
Standard
Rhino.Inside.Revit

Rhino.Inside.Revit

Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Versur

Versur

Plateforme d’orchestration de workflows IA pour les architectes et designers, permettant d’assembler des agents spécialisés en graphes visuels pour automatiser les processus de conception métier.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Armox AI

Armox AI

Plateforme cloud de génération visuelle par IA permettant aux architectes et designers de transformer des croquis et plans en rendus photoréalistes et vidéos via des workflows nodaux réutilisables.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
Wallacei

Wallacei

Plugin pour Grasshopper 3D dédié à l'optimisation évolutionnaire multi-objectifs, permettant aux architectes et designers d'analyser, de regrouper et de sélectionner des variantes de conception.
Thématique
Simulation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Rhino 3D

Rhino 3D

Application de modélisation 3D polyvalente pour la conception géométrique, le paramétrage via Grasshopper et la préparation à la fabrication, utilisée pour les formes libres et les études urbaines.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Tapir

Tapir

Plugin open source pour Archicad exposant les fonctions internes via une API JSON, permettant le pilotage par Python, Grasshopper et des agents IA en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
ShapeDiver

ShapeDiver

Plateforme cloud exécutant des définitions Grasshopper dans un navigateur pour les publier comme applications 3D interactives, avec des modes d’exposition variés et des intégrations métiers.
Thématique
Automatisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Runchat

Runchat

Plateforme de conception assistée par agents combinant un chat, un canvas visuel de workflows et des connecteurs vers des logiciels de CAO pour générer des images, des scripts et des...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Nodepen

Nodepen

Plateforme de conception générative permettant de créer, exécuter et partager des scripts Grasshopper dans le navigateur, avec édition collaborative et un agent conversationnel intégré.
Thématique
Automatisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Beegraphy

Beegraphy

Plateforme cloud de conception paramétrique avec éditeur visuel par nœuds, elle permet de générer des géométries 3D, des configurateurs intégrables et des fichiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
OPEN GEOMETRY

OPEN GEOMETRY

Noyau CAO open source natif web, il fournit les briques de bas niveau pour construire des outils de conception architecturale dans le navigateur, tels que la modélisation de plans et...
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
Karamba

Karamba

Plugin pour Grasshopper (Rhino) de calcul de structure par éléments finis, il permet la conception paramétrique, l'analyse de second ordre, l'optimisation de sections et l'export vers Robot ou Rstab.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Rhinoceros Interface

Rhinoceros Interface

Plugin pour Rhino et Grasshopper qui intègre des objets de calcul structurel, des appuis, des charges et des propriétés de section pour constituer un modèle analytique directement dans l'environnement de...
Thématique
Automatisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Raven

Raven

Plugin pour Rhino 8 ajoutant une interface en langage naturel dans Grasshopper pour construire, modifier et organiser des définitions paramétriques, avec des profils de contexte partageables.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Conduit

Conduit

Plugin Grasshopper pour Rhinoceros 3D qui affiche des visualisations de données en direct dans le viewport 3D, met à jour les rapports au fil des modifications du graphe et est...
Thématique
Automatisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
LunchBox

LunchBox

Plugin pour Grasshopper centré sur la modélisation paramétrique, le traitement de données et l’analyse géométrique, incluant des composants d’apprentissage automatique pour architectes et designers.
Thématique
Automatisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

AD Alban de Chasteigner
·
Bonjour,

Pour pouvoir utiliser des listes de valeurs ou d’éléments, les nœuds dynamo intègrent deux fonctionnalités : les niveaux de liste (list level) et les combinaisons (lacing).

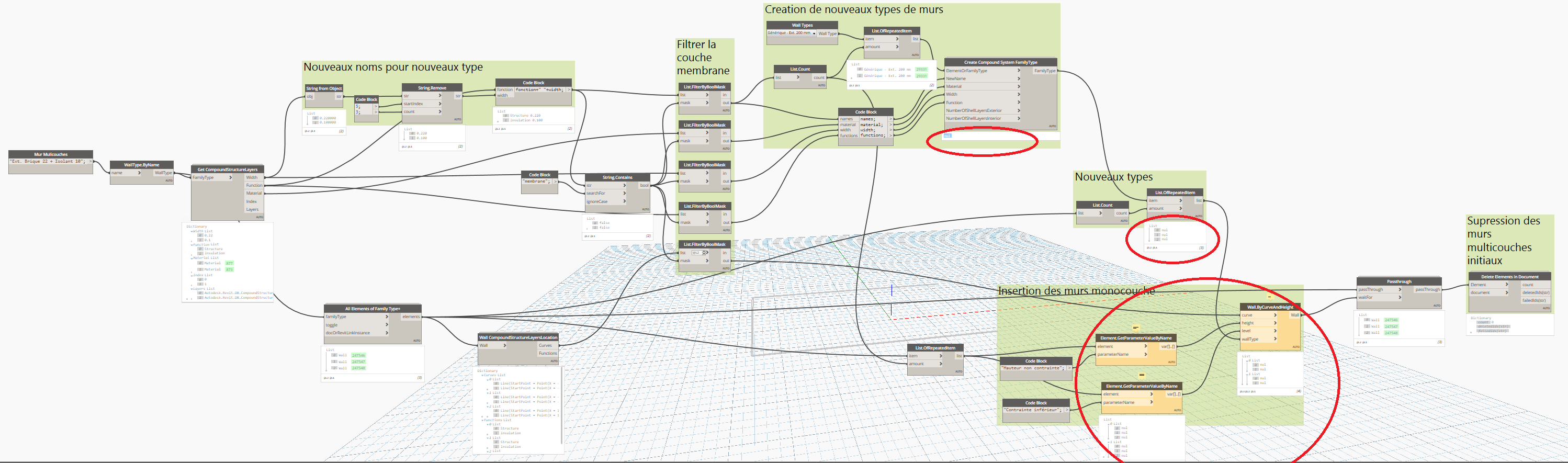

Pour pouvoir créer plusieurs murs avec le nœud Create Compound System FamilyType, il faut le paramétrer avec la combinaison "le plus long". (clic droit sur le noeud - combinaison)

Je te conseille vivement de lire cette page :
http://primer.dynamobim.org/en/06_Designing-with-Lists/6-1_whats-a-list.html
11107_Combinaison le plus long.png
IK Ivan Kantchovsky
·
Bonjour Alban,

J'ai reproduit le script mais j'ai des erreurs- A quoi c'est dû?
merci
MK Mohamed KHETTAB
·
Pour ce qui est du 1 essaie etape par etape en regardant ce qui est créé. Le script te remplace bien chaque couche par un objet mur.

Merci Alban pour le partage, le package ne fait que s'améliorer !
AD Alban de Chasteigner
·
Bonjour,

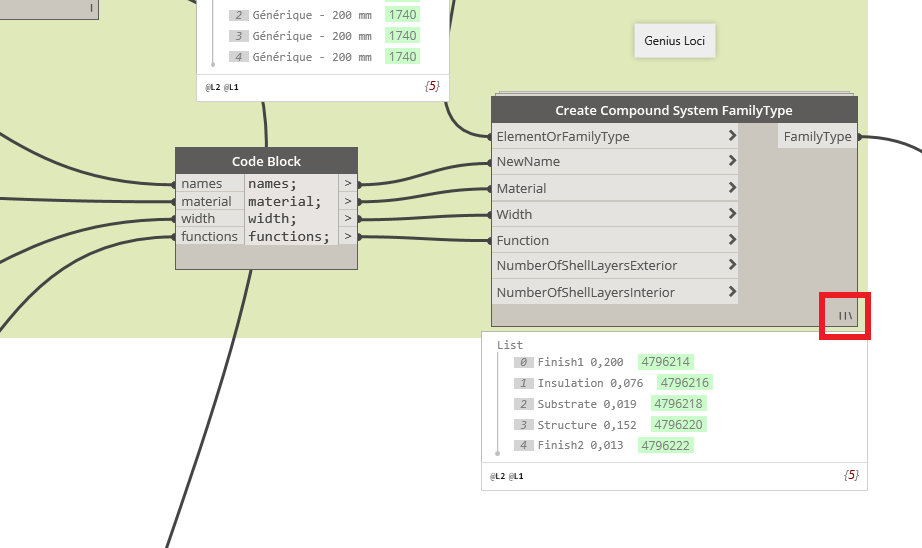

1_Dans l'exemple ci-dessus j'ai un mur composé de 5 couches que je décompose en 5 murs.
Donc si tu as un mur composé de 3 couches ( ITE+BRIQUE+BA13) cela produira 3 murs monocouches ce qui semblait être ce que tu cherchais initialement.

2_Pour le remplacement des murs monocouches par un mur multicouche qui est plus complexe, je t'invite à créer un nouveau sujet sur https://forum.dynamobim.com/ ou l'interface est beaucoup plus appropriée pour expliquer les étapes d'un graph dynamo.
Tag moi (@Alban_de_Chasteigner) et je te répondrai rapidement.
IK Ivan Kantchovsky
·
Je te remercie pour la réponse, j'ai commencé a reécrire le script mais a la lecture je me rends compte que la transformation depuis un mur multicouche se fait en un simple mur monocouche. Dans le cas d'un mur de ITE-BRIQUE-BA13, je veux le transformer en 3 murs monocouche ( 1 ITE - 1 Brique - 1 BA13) : est-ce possible?

2- D'autre part dans le sens inverse je suis également intéressé, car le langage dynamo me dépasse un peu...

3- Je cherche également le script qui existe uniquement en video : " https://www.youtube.com/watch?v=DFNPnjz9sVE - Grâce à Dynamo mettez à jour la hauteur des pièces par rapport à la hauteur des faux plafonds"
je ne trouve pas les outils dynamo pour reproduire le script. Est-ce que tu peux m'aider également?

Je te remercie d'avance pour ton aide.
AD Alban de Chasteigner
·
Bonjour,

Ce type de workflow est désormais possible sur Dynamo avec les nœuds que j’ai développé dernièrement pour le package Genius Loci.

Le remplacement d’un mur multicouche par des murs monocouches est assez aisé (voir illustration)

Le remplacement des murs monocouches par un mur multicouche est un peu plus compliqué et demande un peu plus de calcul et de géométrie.
Je peux éventuellement te guider si tu en as besoin.
11030_Remplacer mur multicouche par mur monocouche.png
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
