Réglé Cotations 3D sur REVIT

  1. Guillaume AUTRET
    Guillaume AUTRET
  2. Maquette numérique et logiciels BIM
  3. vendredi 25 novembre 2016
  4.  Suivre par E-mail
Bonjour,

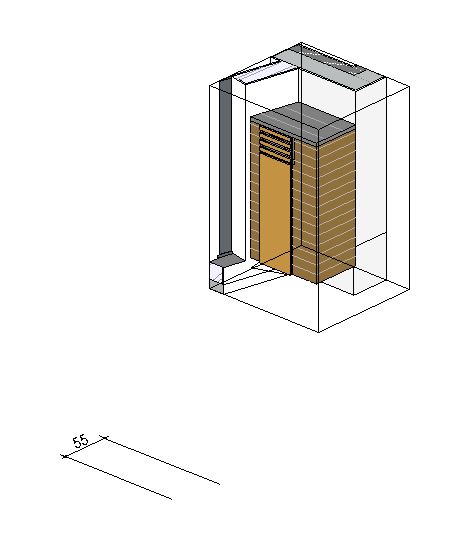

Peut-on coter un extrait de vue 3D sans qu'elle soit attaché à un niveau? (extrait fait avec Auto section box)
J'espère être clair car la cotation se fait mais elle est attaché au niveau inférieur donc elle ne se voit pas.
Merci d'avance
Pièces jointes
Capture hexabim.JPG Capture hexabim.JPG
  1. Revit
0
Problème de violation de partage lors de l'accès à...
Télécharger les projets Revit
Réponses (11)
Matthieu
Matthieu
Réponse acceptée Pending Moderation
Oui, il faut simplement choisir un plan de construction avant de coter (Par exemple le plan de face, coté, etc... )
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 1
Guillaume AUTRET
Guillaume AUTRET
Réponse acceptée Pending Moderation
Merci ça fonctionne!
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 2
Mickael AUQUE
Mickael AUQUE
Réponse acceptée Pending Moderation
pense à verrouiller ta vue 3D ;)
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 3
Guillaume AUTRET
Guillaume AUTRET
Réponse acceptée Pending Moderation

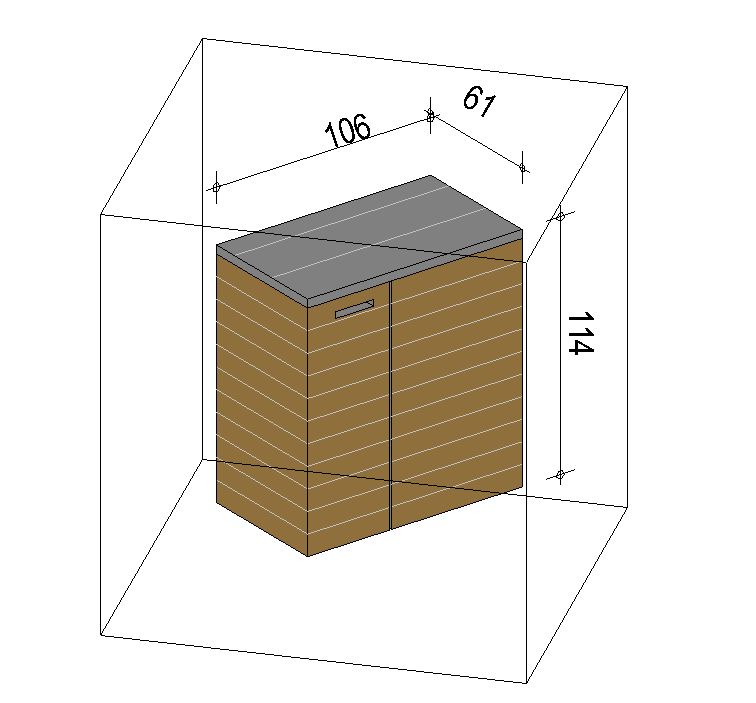

Oui pour garder l'alignement des cotations.
Pièces jointes
Capture hexbim cotations.JPG Capture hexbim cotations.JPG
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 4
Laurent D'oliveira
Laurent D'oliveira
Réponse acceptée Pending Moderation
Bonjour,
Moi j''utilise Easy dimension qui va pas mal pour le MEP

https://apps.autodesk.com/RVT/fr/Detail/Index?id=7034015583520995041&;appLang=en&os=Win32_64
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 5
Guillaume AUTRET
Guillaume AUTRET
Réponse acceptée Pending Moderation
Bonjour Mr Laurent d'Oliveira,
Merci pour le tuyau...J'ai essayer et cela fonctionne aussi pour l'architecture!
Encore merci à tous!
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 6
Fatma TAHRI
Fatma TAHRI
Réponse acceptée Pending Moderation
Bonjour,
Moi j''utilise Easy dimension qui va pas mal pour le MEP

https://apps.autodesk.com/RVT/fr/Detail/Index?id=7034015583520995041&appLang=en&os=Win32_64



Le lien ne marche pas.

Quelqu'un saurait me dire comment je peux trouver cet outil ? (Easy dimension)

Merci !
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 7
Alban de Chasteigner
Alban de Chasteigner
Réponse acceptée Pending Moderation
Bonjour,

Pour information, les cotations 3D sont désormais possibles dans Dynamo avec le package Genius Loci.
Voir le sujet : Auto-Dimension 3D view
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 8
Céline F
Céline F
Réponse acceptée Pending Moderation
Bonjour,

le lien ne marche pas.. en auriez vous un autre pour le mep svp???
Merci.
  1. il y a plus d'un mois
  2. Maquette numérique et logiciels BIM
  3. # 9
