Bonjour à tous,
J'ai une question concernant Revit.
Je cherche à coter un objet en x,y,z sur mon projet, mais pas en fonction du point de base ou du point topo.
L'objectif est d'implanter en x,y,z selon un point de référence que j'aurai défini.
Je suis sur une façade GO, et je veux implanter des fixations en x,y,z en fonction du nu extérieur d'un voile par exemple.
Je n'ai pas trouvé de solution, l'outil "cote de coordonnées" permet simplement de coter en fonction du point de base ou du point topo.
La cotation sur un axe risque de vite encombrer le plan.
Merci d'avance pour vos propositions.
J'ai une question concernant Revit.
Je cherche à coter un objet en x,y,z sur mon projet, mais pas en fonction du point de base ou du point topo.
L'objectif est d'implanter en x,y,z selon un point de référence que j'aurai défini.
Je suis sur une façade GO, et je veux implanter des fixations en x,y,z en fonction du nu extérieur d'un voile par exemple.
Je n'ai pas trouvé de solution, l'outil "cote de coordonnées" permet simplement de coter en fonction du point de base ou du point topo.
La cotation sur un axe risque de vite encombrer le plan.
Merci d'avance pour vos propositions.
0
Undo
Votes

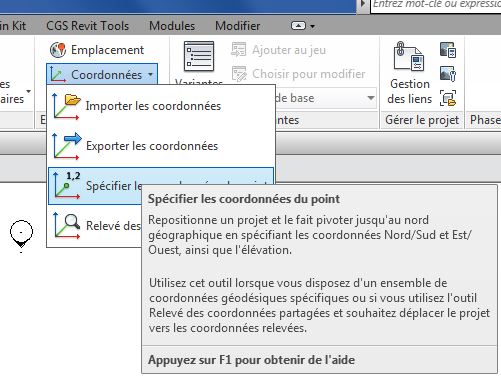

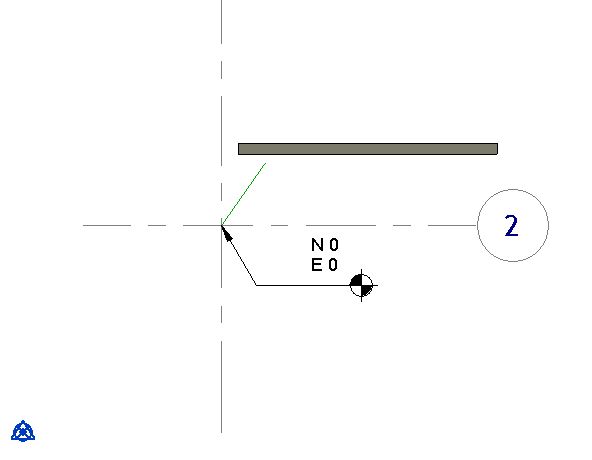

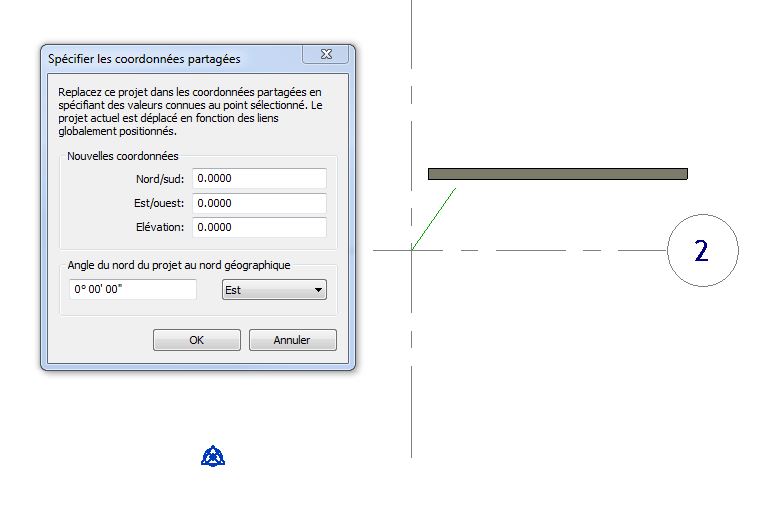

La technique pour redéfinir un nouveau point 0,0 comme pour les scu dans autocadou comment faire sauter tout le georéférencement de la maquette ....
Nicolas, ta demande est compréhensible, mais n'est pas dans la logique de revit. Avec les outils de base dans revit ce n'est pas gérable, en programmant un peu c'est possible
0
Undo
Votes
Merci pour vos réponses.
Je suis d'accord avec Mickael sur la perte de géoreferencement.
Tant pis j'aurais essayé !
Merci quand même.
Je suis d'accord avec Mickael sur la perte de géoreferencement.
Tant pis j'aurais essayé !
Merci quand même.
0
Undo
Votes
Toutes les maquettes ne font recours forcément à un georeferencement. Maintenant le détournement de ce dernier par rapport à autocad est un fusil à un coup. Personnellement je l ai plutôt utilisé pour l implantation de pieux de fondations par rapport à un point 0 déterminé sur le terrain.
0
Undo
Votes
y a une possibilité qui est de déplacer le point de base projet, en décochant le trombone, et en déplaçant là où tu souhaite avoir ton point de référence.
Néanmoins ça génère des soucis car pour rappel y a 3 points d'origine dans une maquette :
- point de base projet
- point topo
- point d'origine du fichier (aperçu dans les derniers version de revit)
Ce dernier point n'est pas modifiable, est n'est pas visible !
Lors que l'on cote les coordonnées on a 3 choix pour l'origine :
- origine projet (par rapport au point de base donc)
- origine partagée(par rapport au point topo)
- relatif et lui va vers l'origine du fichier !
Donc tu pourrais dépunaiser l'origine du projet, le déplacer là où tu souhaites, ses coordonnées topo s'actualiserais et ne va pas pourir ton géoréférencement.
Néanmoins y a des inconvénient !!
Pour les exports DWG ou IFC surtout, qui ne gèrent pas ces 3 point, mais 2.
Ces export ne savent utiliser que l'origine topo ou l'origine du fichier !! même si ça affiche point de base, ça prend l'origine du fichier
donc fait des essai en t'isolant de ton fichier de production pour voir comment ça fonctionne et test les export si tu en a besoin.
Néanmoins ça génère des soucis car pour rappel y a 3 points d'origine dans une maquette :
- point de base projet
- point topo
- point d'origine du fichier (aperçu dans les derniers version de revit)
Ce dernier point n'est pas modifiable, est n'est pas visible !
Lors que l'on cote les coordonnées on a 3 choix pour l'origine :
- origine projet (par rapport au point de base donc)
- origine partagée(par rapport au point topo)
- relatif et lui va vers l'origine du fichier !
Donc tu pourrais dépunaiser l'origine du projet, le déplacer là où tu souhaites, ses coordonnées topo s'actualiserais et ne va pas pourir ton géoréférencement.
Néanmoins y a des inconvénient !!
Pour les exports DWG ou IFC surtout, qui ne gèrent pas ces 3 point, mais 2.
Ces export ne savent utiliser que l'origine topo ou l'origine du fichier !! même si ça affiche point de base, ça prend l'origine du fichier
donc fait des essai en t'isolant de ton fichier de production pour voir comment ça fonctionne et test les export si tu en a besoin.
