Création d'une légende de couleur apartir des filtres

Rechercher dans les commentaires

Search

jocelyn grieu

· 8 octobre 2020

Je crois que finalement, je vais faire la légende à la main pour cette fois..
Merci pour ton aide et pour le temps passé

0

0

Signaler le commentaire

Alban de Chasteigner

· 8 octobre 2020

sélectionner ce que je veux voir apparaître dans ma légende

Le principe c'est que tu ne sélectionnes rien manuellement, ce qui est le but de l'automatisation. Ca reprend tout seul les couleurs de tes filtres.

lance la définition il me demande de sélectionner (Filled Region Type : Noir ou opaque Noir)

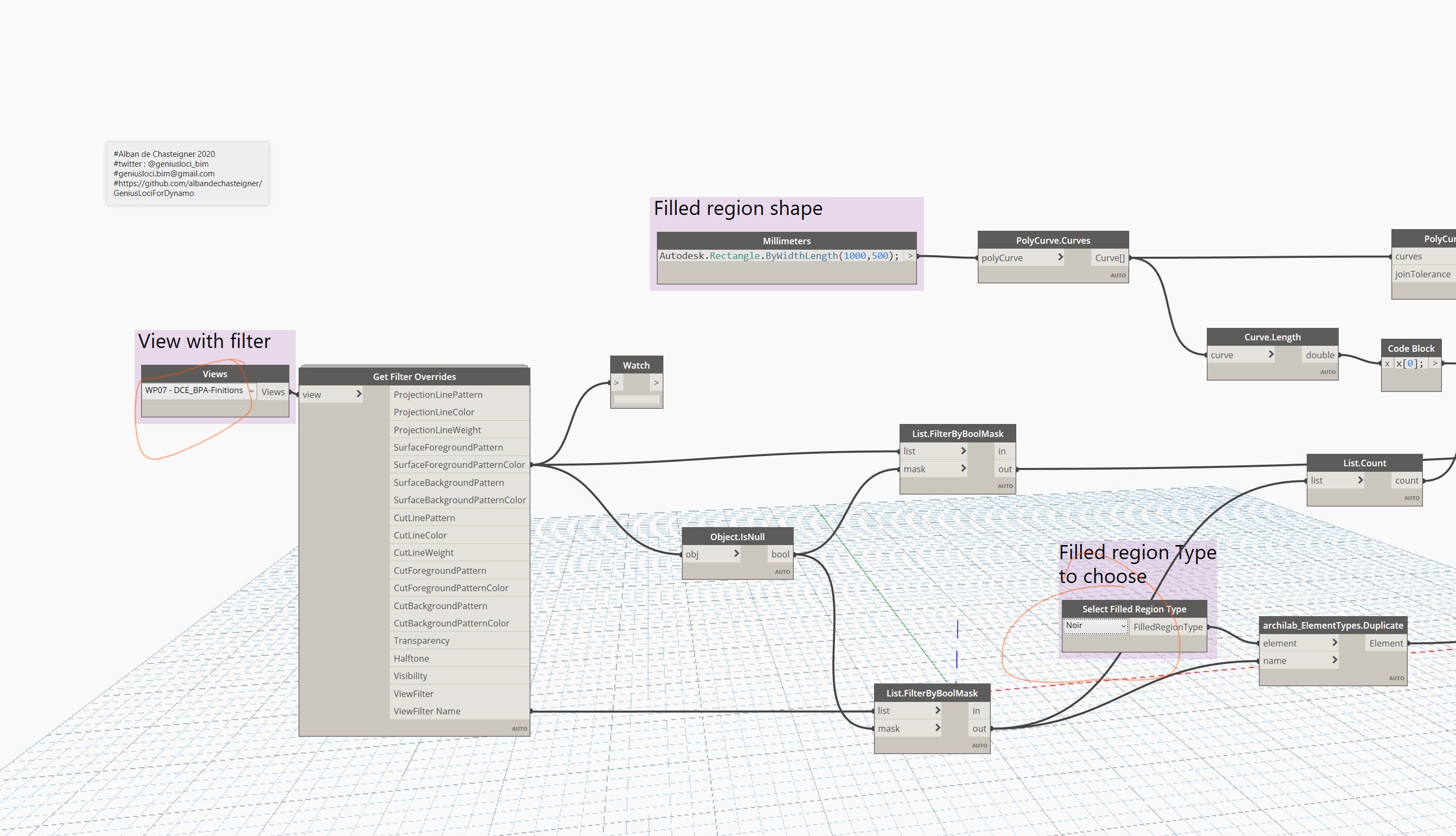

L'API Revit ne permet pas de créer ex-nihilo des zones remplies. L'astuce est donc d'en dupliquer une existante. Dans cet entrant, cela peut être n'importe quelle zone remplie.

je ne retrouve pas les filtres pourtant créés dans cette dernière..

Il faut faire apparaitre l'aperçu sous les noeuds ou utiliser des Watch nodes pour voir les extrants de chaque noeud.
En l'état ta capture d'écran n'apporte aucune information.

Bon courage.

0

0

Signaler le commentaire

jocelyn grieu

· 8 octobre 2020

En fouillant, je m'aperçois que malgré le fait que je choisisse la bonne vue, je ne retrouve pas les filtres pourtant créés dans cette dernière..

0

0

Signaler le commentaire

jocelyn grieu

· 8 octobre 2020

Mdr ! oui bon conseil je vais m'y atteler. Mais là, c'est un peu urgent...

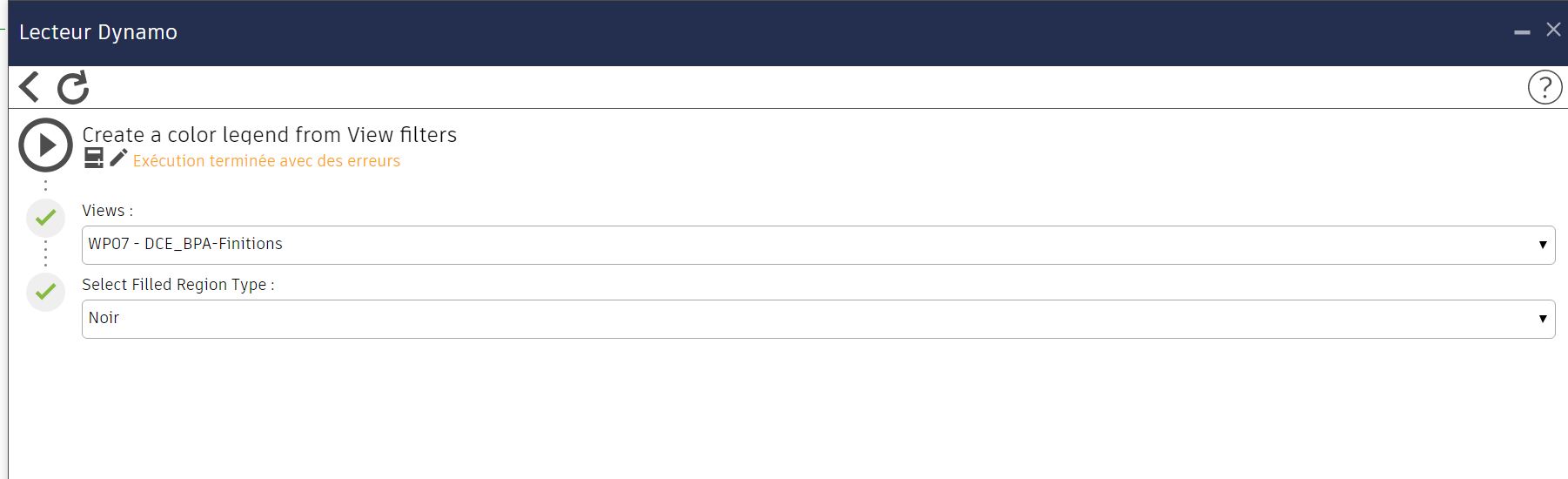

J'ai ça comme message maintenant.
En fait mon but est d'avoir une légende par filtre, des types de cloisons que j'ai dans mon modèle.
J'ai créé des filtres par cloisons, elles sont bien de couleurs différentes. Mais quand je lance la définition il me demande de sélectionner (Filled Region Type : Noir ou opaque Noir). Comment je peux sélectionner ce que je veux voir apparaître dans ma légende ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 8 octobre 2020

coller la définition Dyn téléchargé ?

???

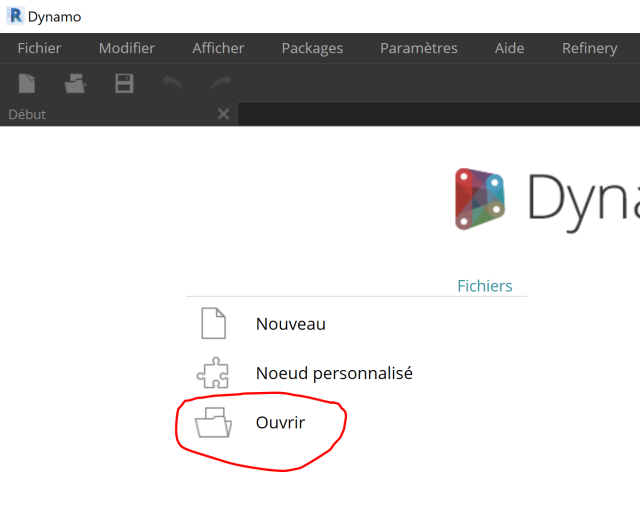

Fichier_Ouvrir

Si tu es débutant, je pense que tu pourrais lire avec profit le tutoriel officiel de Dynamo.
https://primer.dynamobim.org/fr/

0

0

Signaler le commentaire

jocelyn grieu

· 8 octobre 2020

Bonjour, et merci pour ton retour rapide !
ok pour archi-lab, installé.
Où je dois coller la définition Dyn téléchargé ? (Create a color legend from view filters)

0

0

Signaler le commentaire

Alban de Chasteigner

· 8 octobre 2020

Bonjour,

Tu as de la chance, j'ai amélioré et remis à jour le graph Dynamo il y a y une dizaine de jours.
https://forum.dynamobim.com/t/creating-a-color-legend-from-view-filters/24433/35

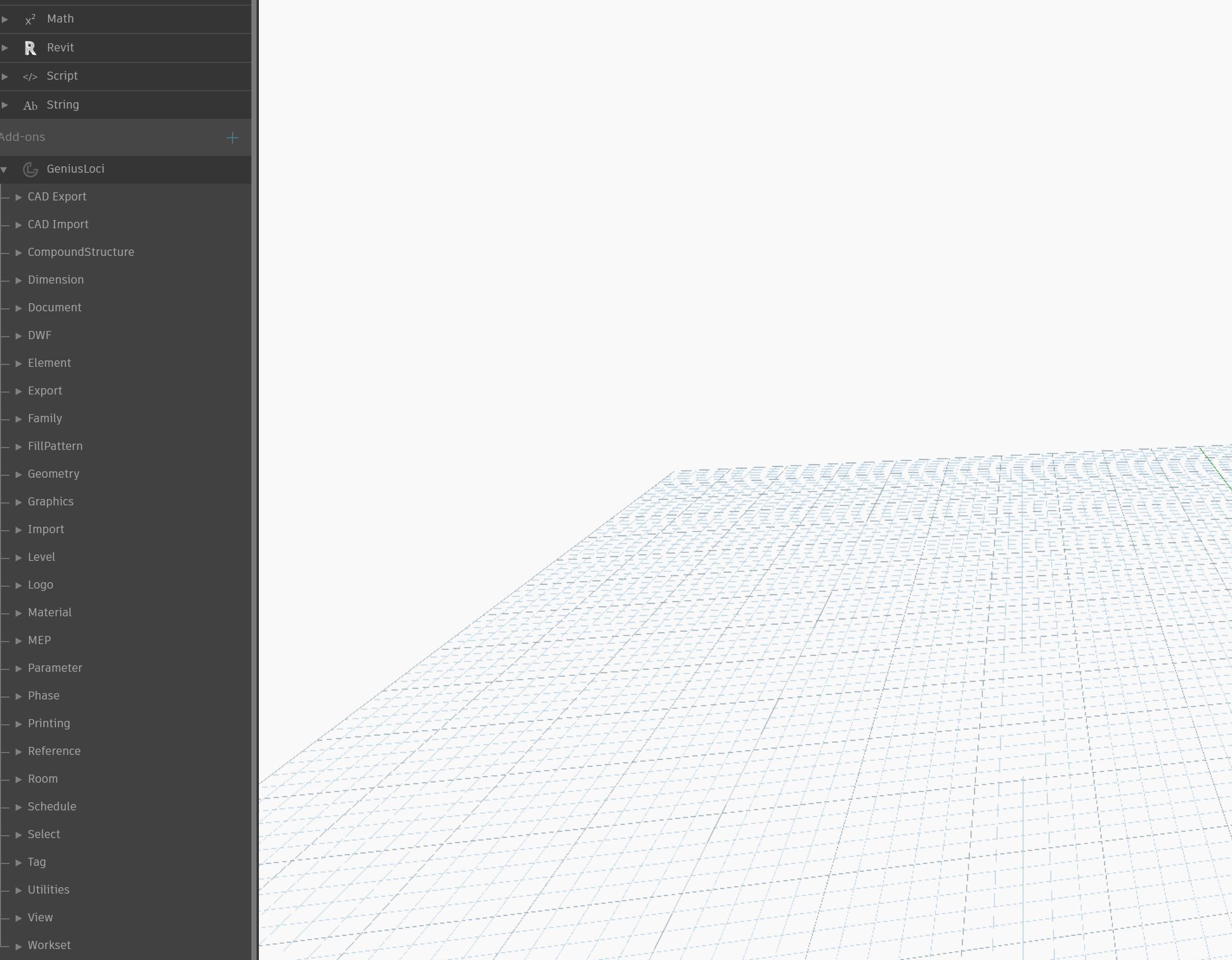

D'après ce que je vois, le package Genius Loci est correctement installé. Il faut installer le package archilab également.
Après il faut ouvrir la définition (.dyn) et la lancer avec Dynamo ou Dynamo Player.

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

jocelyn grieu

· 8 octobre 2020

Bonjour,
je suis novice (très) sur dynamo. Votre script sur la création automatique de légende sur les menuiseries (dans mon cas des cloisons) m'intéresse énormément ! Mais voila, je n'arrive pas à installer le package...
Je le vois dans Dynamo, mais pas dans le lecteur dynamo...Comment faire svp ? et comment se nomme le script ? Je suis en train de m'arracher les cheveux...

0

0

Signaler le commentaire

Vincent Van Hamme

· 19 août 2018

Je ne sais pas ce que tu en penses ? Mais perso, je trouves qu'une nomenclature sans un plan et la légende qui va avec, ca n'a pas trop de sens. Du coup, si on peut faire d'une pierre deux coup avec Dynamo, ça serait top !
Car si je ne m'abuse, pour faire une nomenclature sous Révit, il faut filtrer les éléments, les triés en fonction du quantitatif à réaliser, et faire de même lorsqu'on crée les filtres visuels sur une vue ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 19 août 2018

Bonjour Vincent,

C'est tout à fait possible.
Mais pour ma part, c'est le genre d'information que je mettrais dans une nomenclature ou exporterais dans un tableau excel plutôt que dans une légende.

0

0

Signaler le commentaire

Vincent Van Hamme

· 19 août 2018

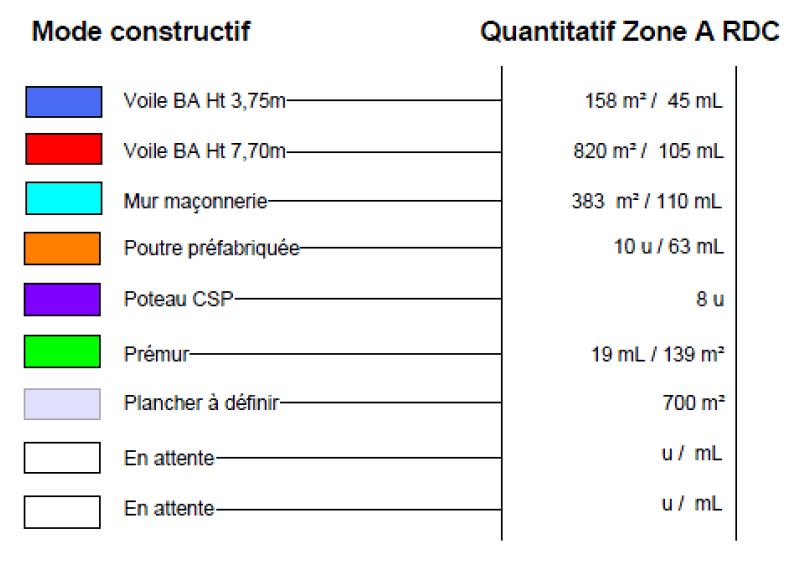

Histoire de pouvoir sortir des légendes de ce type :

0

0

Signaler le commentaire

Vincent Van Hamme

· 19 août 2018

Bonjour messieurs les expert en Dynamo.
Pensez vous qu'il soit possible d'ajouter à cette légende,
les informations sur le nombre de menuiserie par type ?
ainsi que ne nombre de m² total qu'elles représentent ?

0

0

Signaler le commentaire

Alban de Chasteigner

· 3 août 2018

Et voici le sujet et la solution sur le forum Dynamo :
https://forum.dynamobim.com/t/creating-a-color-legend-from-view-filters/24433/2

0

0

Signaler le commentaire

toufik meniai

· 3 août 2018

Bonjour,
j'ai crée le topic sur le site de dynamo.
merci pour votre aide.

0

0

Signaler le commentaire

toufik meniai

· 2 août 2018

Je ne sais pas exactement ce que tu attends mais mon graph dynamo, récupère les couleurs de filtres d'une vue spécifique, créé autant de nouvelles zones remplies qu'il y a de filtres et les échelonne dans la légende.
Il n'y a ensuite plus qu'à étiqueter les zones remplies pour avoir le texte.

Si c'est bien ça, je te demanderai de créer un nouveau topic sur https://forum.dynamobim.com/ et je t'y partagerai le fichier dynamo. (Le résultat devrait intéresser mes camarades du forum.)

C'est exactement ce que je cherchai.Récupérer les couleurs des filtres et les transférer dans les zones remplis .
Bravo .

0

0

Signaler le commentaire

Alban de Chasteigner

· 2 août 2018

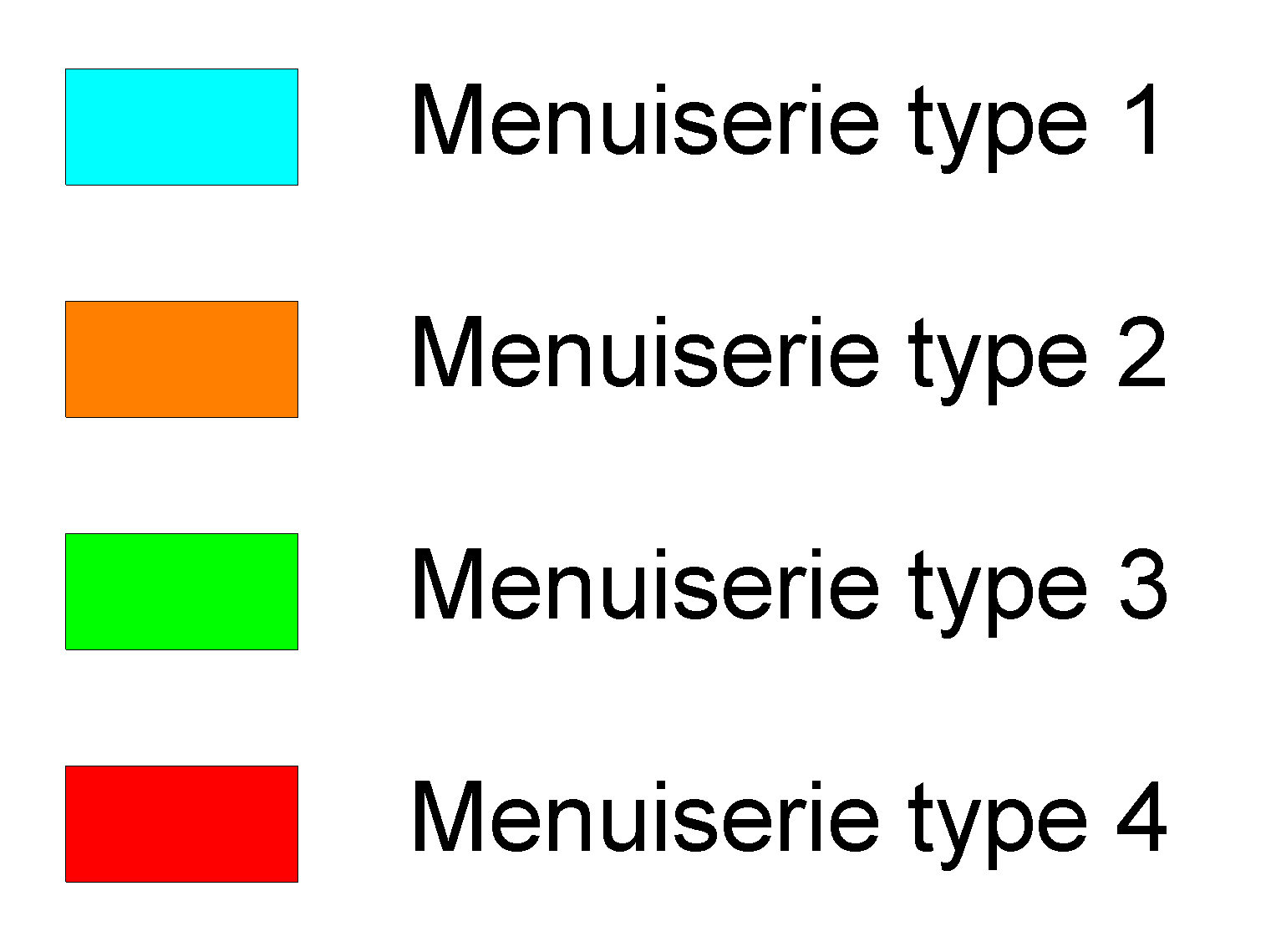

Je ne sais pas exactement ce que tu attends mais mon graph dynamo, récupère les couleurs de filtres d'une vue spécifique, créé autant de nouvelles zones remplies qu'il y a de filtres et les échelonne dans la légende.
Il n'y a ensuite plus qu'à étiqueter les zones remplies pour avoir le texte.

Si c'est bien ça, je te demanderai de créer un nouveau topic sur https://forum.dynamobim.com/ et je t'y partagerai le fichier dynamo. (Le résultat devrait intéresser mes camarades du forum.)

0

0

Signaler le commentaire

toufik meniai

· 2 août 2018

Si j'ai du temps ce soir, je finirai le graph et créerai le noeud manquant.

Merci à vous.
excellente journée .

0

0

Signaler le commentaire

Alban de Chasteigner

· 2 août 2018

Si j'ai du temps ce soir, je finirai le graph et créerai le noeud manquant.

0

0

Signaler le commentaire

toufik meniai

· 2 août 2018

Bonjour,
Merci pour votre réponse.Pouvez vous me monter la démarche ?
Cordialement.

0

0

Signaler le commentaire

Alban de Chasteigner

· 2 août 2018

J'ai fait un rapide essai et c'est tout à fait possible avec dynamo.
Le noeud pour extraire les couleurs des filtres est à créer mais n'a rien de compliqué.

0

0

Signaler le commentaire

toufik meniai

· 1 août 2018

Bonjour,

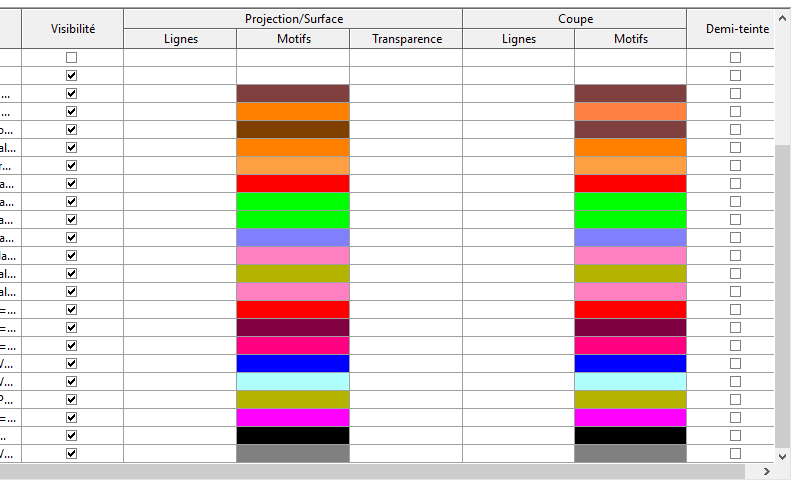

Voilà par exemple dans un gabarit de vue, j'ai crée des filtres de couleurs pour repérer les types de menuiseries.je souhaiterai crée automatiquement des légendes de couleurs qui prennent en considération ces filtres .
