Bonjour,

existe-t-il un moyen de créer une nomenclature de clés à partir d'un fichier Excel avec Dynamo ?

Bien à vous
0
Votes
Undo
Bonjour,

Je t'ai répondu sur le forum dynamo.
https://forum.dynamobim.com/t/creating-a-key-schedule-with-dynamo/34172
5 years ago
·
#11528
0
Votes
Undo
Bonjour,

merci pour ta réponse.
j'ai bien trouvé le noeud d'ArchiLab.net. Est il fonctionnel sous dynamo 2 ?
mes essais ne sont pas (encore) concluants.
une fois la nomenclature de clés créé, comment ajouter les paramètres et les remplir automatiquement ?
j'ai fais un essai avec une liste de 2 paramètres, qui ne se crées pas dans la nomenclature de clés.
je joint mon essai de script.
Bien Cordialement
4 years ago
·
#12540
0
Votes
Undo
Dans ton graph il manque un bloc "read from xl", regarde ce video, je pense le fichier dyn dans le video pourrait marcher pour toi également même si dans le vidéo il crée un tableau de révisions

https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/screencast/Main/Details/90c00e1d-d37a-44ad-9eb0-84ca8aabd1c5.html
4 years ago
·
#12543
0
Votes
Undo
Bonjour,
J'ai également un problème pour utiliser le noeud "Key Schedule" d'ArchiLab. Le noeud fonctionne mais je ne parviens pas à récupérer les valeurs de la première colonne (Key Name), Le noeud me crée toujours dans Revit une numérotation par défaut (1, 2, 3 etc)
Est-ce le comportement normal du noeud? Si oui, doit-on remplir à la main la valeur de chaque clé?
J'ai reporté ce problème sur le site (en commentaire) : https://archi-lab.net/downloads/revitdynamo/
Merci d'avance.

EDIT : D'après le créateur du noeud Konrad K Sobon (cf lien ci-dessus), c'est le fonctionnement normal, les clés devant être uniques.
4 years ago
·
#12560
0
Votes
Undo
Bonjour,

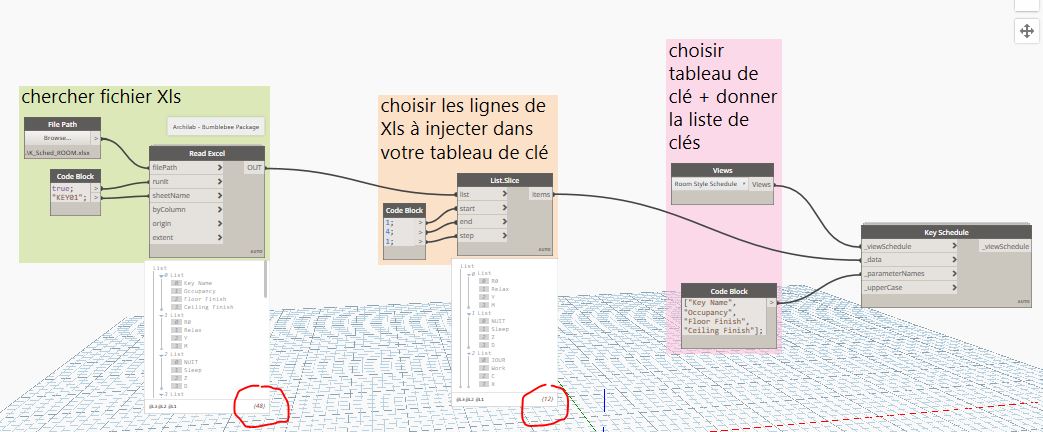

Comme il explique Konrad Sobon sur archi-lab: le noeud ne créera pas un tableau de clé !!! Tous ce qu'il fait est de rajouter de lignes de clé à un tableau que vous déjà aviez créé. Ci-joint un graphe Dynamo calqué sur le vidéo du lien. Il marche mais il faut avoir chargé le package archilab et archilab-bumblebee.

J'ai remarqué que si vous faites de modif sur xls et ensuite vous faites remarcher dynamo, il ne modifie rien dans Revit. Il faut carrément fermer dynamo et le rouvrir pour qu'il intervient sur les mêmes clés. Par contre une fois que dynamo vous a créé la liste de clés c'est peut-être plus logic de rester directement dans Revit et d'y modifier directement le contenu de différentes cases.

Sinon, si vous avez déjà un tableau de clé établi dans un autre fichier il y a l'option de le récupérer directement dans Revit sans dynamo: Insérer, insérer à partir d'un fichier, insérer de vues du fichier. A partir de là vous pouvez récupérer normalement tous les nomenclatures, legends, détails, vue 2d.

j'espère ç'a clarifié de choses
