Bonjour,

Dans Revit la modélisation des Dalles Alvéolées Précontraintes (D.A.P) se réalise par la famille Poutre et non Sol.

Je comprend que les D.A.P peuvent être assimilées à des poutres (éléments préfabriqués d'une largeur standard de 1.20m), mais en réalité ce système est un plancher.

Ce concept dans Revit est très gênant quand l'on veut utiliser le modèle analytique qui traduit le plancher comme des poutres et même problème à l'exportation dans les logiciels de calculs (chargement sur des filaires et non surfacique, pas de diaphragme etc... ).

A voir aussi le problème du calepinage des D.A.P quand la longueur des dalles n'est pas un multiple de 1.20m.
Il y a aussi la modélisation de la dalle complémentaire au dessus des D.A.P quand on utilise la famille Revit de la librairie, en particulier la zone de clavetage entre D.A.P.

J'ai commencé par vouloir créer un Sol avec des alvéoles mais en fait étant une famille système il n'est pas possible de l'intégrer dans celle-ci.

Donc a ce jour j'ai créé une poutre D.A.P avec sa dalle complémentaire en extrusion mais au niveau graphique il apparaît une arrête au droit des clavetages et problème de calepinage et de découpe quand la dalle à des angles.

Si quelqu'un à des astuces ou une autre idée je suis preneur.

Nb: je suis un débutant en Revit
il y a environ 7 ans
·
#251
1
Votes
Annuler
Bonjour,

Je te recommande de tester ce plugin http://www.idat.de/precast-concrete/products/revit-precast-for-revit-structure/ et d'analyser comment ils ont abordé le sujet.
Si tu dessines beaucoup de dalles alvéolaires (et prémurs), je pense que ça pourrait t'être utile.
il y a environ 7 ans
·
#256
0
Votes
Annuler
Merci Jonathan,
J'ai téléchargé leur plugins.
La démo est alléchante.
il y a environ 7 ans
·
#257
0
Votes
Annuler
Je suis preneur de ton avis sur ces plugins ;)
il y a environ 6 ans
·
#3508
0
Votes
Annuler
Bonjour,

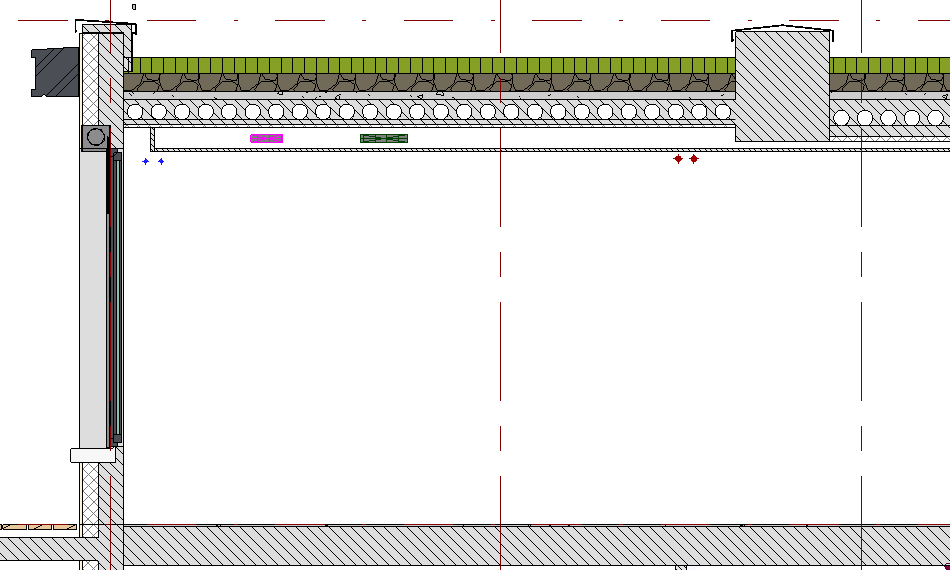

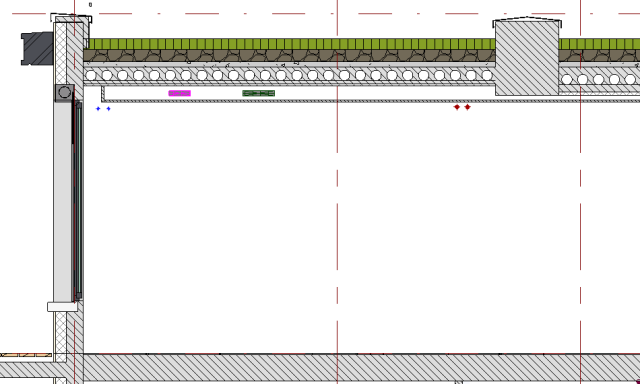

En modifiant le profil du bac acier structure (M_Platelage_Non composé.rfa), on arrive à un résultat presque acceptable visuellement.
Par contre, cette "bidouille" ne doit pas être une bonne solution pour le calcul de structure.
il y a environ 6 ans
·
#4297
0
Votes
Annuler
Sinon tu as Tekla Structures en plus je crois que c'est BIM et spécialement adapté pour le béton préfabriqué ;)
