Bonjour à tous,
Je recherche la bonne méthodologie pour créer une cage dans un plancher en phase existant et démolir en phase projet sans qu'elle n'apparaissent dans toutes les phases.
Il en va de même pour la pose de VELUX en phase projet dans une toiture existante, la découpe reste apparente en phase existante.
Ensuite dernière chose, comment gérez vous les surfaces par phases (pas les pièces) ?

A vous lire,
Merci pour vos réponses
0
Votes
Undo
Bonjour Pascal,

_Pour les cages, je pense que l'outil ne réagit pas aux phases (tout comme Ouverture)
> 01_Phase Existante > 3 Dalles sans trou
> 02_Phase Nouvelle > Cage > (Carré) > la cage a été placée en phase nouvelle, mais elle interfère en phase existante, même topo avec une Ouverture (Hexagone)

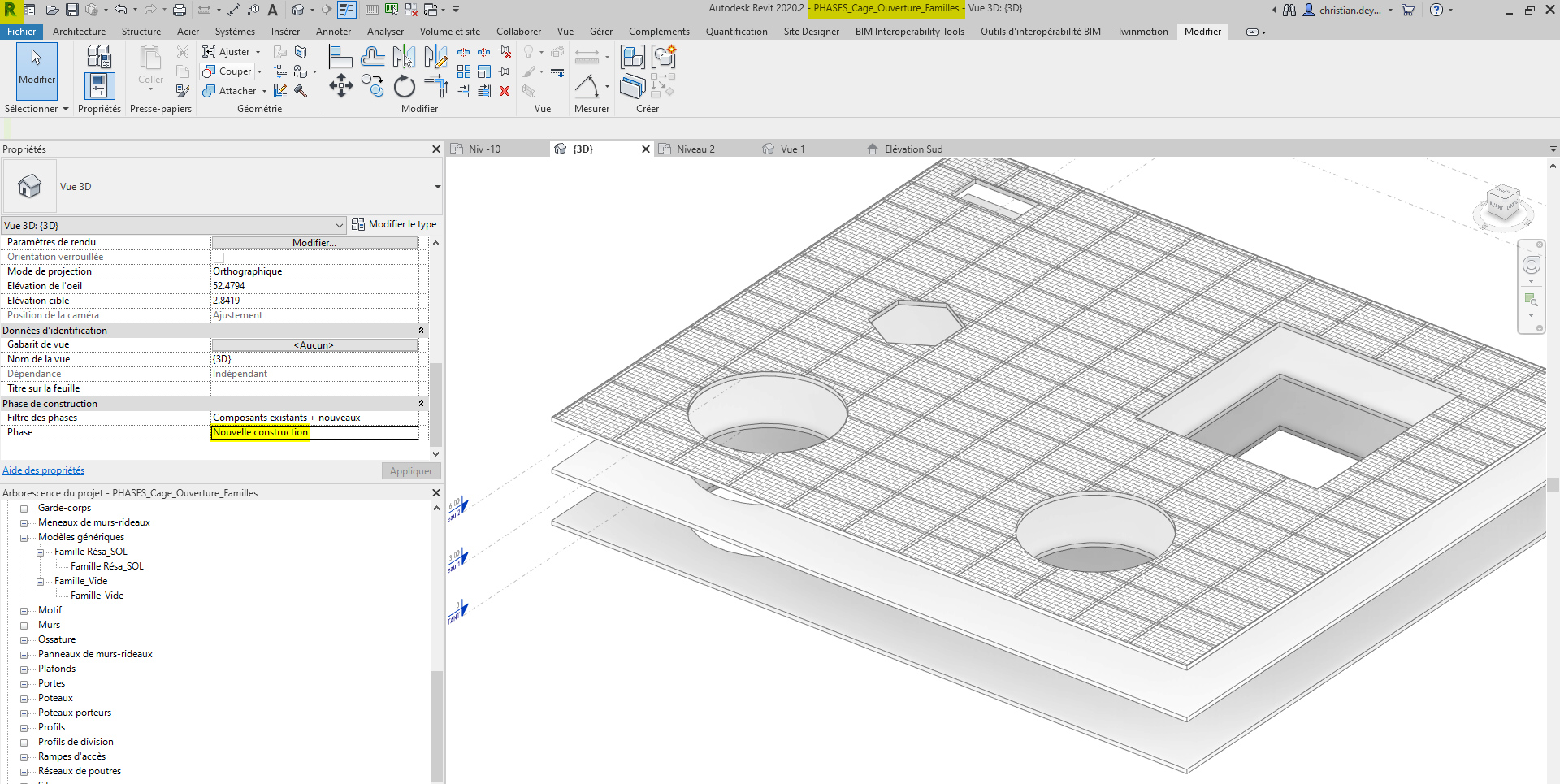

> 03 > Utilisation d'une famille modèle générique Vide, hauteur paramétrique > en phase nouvelle je place la famille, je fais une coupe multiple à travers les dalles > Phase > Existante > les dalles ne sont pas affectées, Phase Nouvelle > les dalles sont coupées
Je pense que pour travailler avec les phases, il faut utiliser des familles, les outils internes (Cages & Ouvertures) ne reconnaissent pas les phases

_Le vélux, je n'ai pas eu de problème à la pose d'un vélux, (j'ai utilisé la famille de base Revit)
Filtre de phase > Composant Existant + Nouveau

_Les Surfaces, c'est un outil que je ne pratique pas beaucoup
_07 > Filtre de phase Existant + Nouveau > une Dalle
_08 > une Dalle Nouvelle
_09 > à partir de la dalle Existante (07), je crée une surface > Louable (choix entre Louable & Brute) > Etiquette > j'ajoute en commentaire Phase Existante
(au message demandant si l'on veut renommer les fichiers dépendant > NON)
_10 > repartir de la dalle nouvelle > phase Nouvelle > créer une surface > Brute > Etiquette > en commentaire phase Nouvelle
_11_Nomenclature Surface Louable = Phase Existante
_12_Nomenclature Surface Brute = Phase Nouvelle
Je ne sais pas si cela correspond à la méthode "normale", je n'ai pas encore regardé l'aide Revit, mais ça marche

à bientôt,
Bon W-E
Christian
4 years ago
·
#14271
0
Votes
Undo
Super pour cette astuce, mais pour la structure, le fait de ne pas utiliser l'outil cage ne gène pas la création de ferraillages ?
Donc si je capte bien, tu utilises la forme vide en la déclarant phase existante ou future selon le cas.

Je vais tester ;)
4 years ago
·
#14275
0
Votes
Undo
De mémoire l'outil ouverture de cage gère tres bien les phases !
Alors oui y a des parties due au rebouchage mais ça prend les propriétés du reste de la dalle.

Si ta cages ou velux apparait c'est que tu n'as pas régler les filtres de phases de ta vue ?
0
Votes
Undo
Bonjour Pascal,

_Concernant les cages:
J'ai revérifié, (sur la doc Autodesk et sur l'excellent livre de Julie Guézo et Pierre Navarra > Revit pour les Architectes / Eyrolles), les cages et les coupes d'ouvertures ne sont pas des objets indépendants > ils ne réagissent pas aux phases
> il vaut mieux utiliser une famille

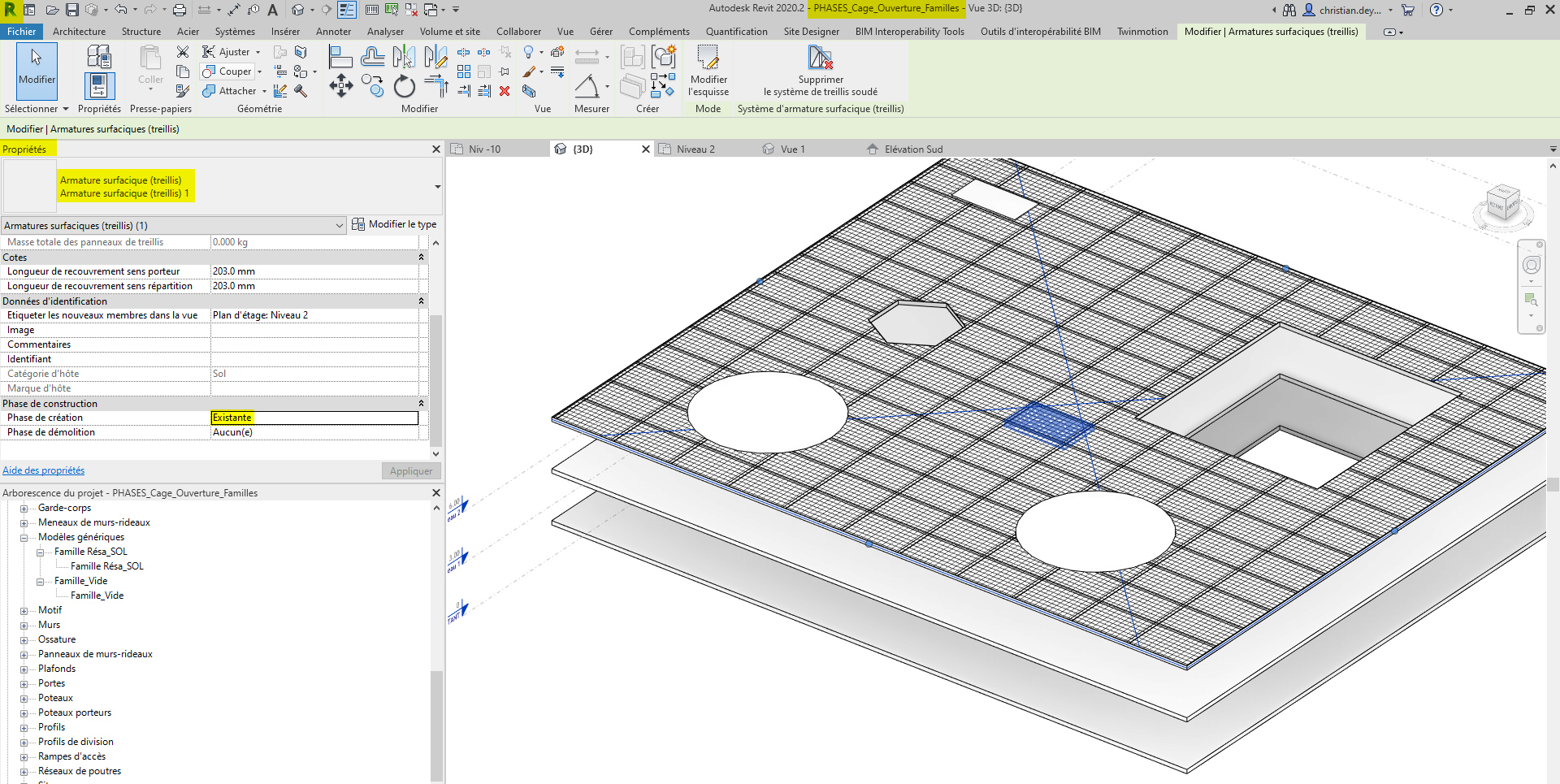

J'ai essayé aussi le comportement du ferraillage par rapport aux phases et aux réservations
il me semble que le ferraillage a le même comportement que les cages ou coupes d'ouvertures
(c'est la 1ère fois que j'utilise l'outil ferraillage)
Bon W-E
