Dépassement de la fenêtre de coupe

Baptiste Vidal

13 décembre 2018

4.74K

Bonjour

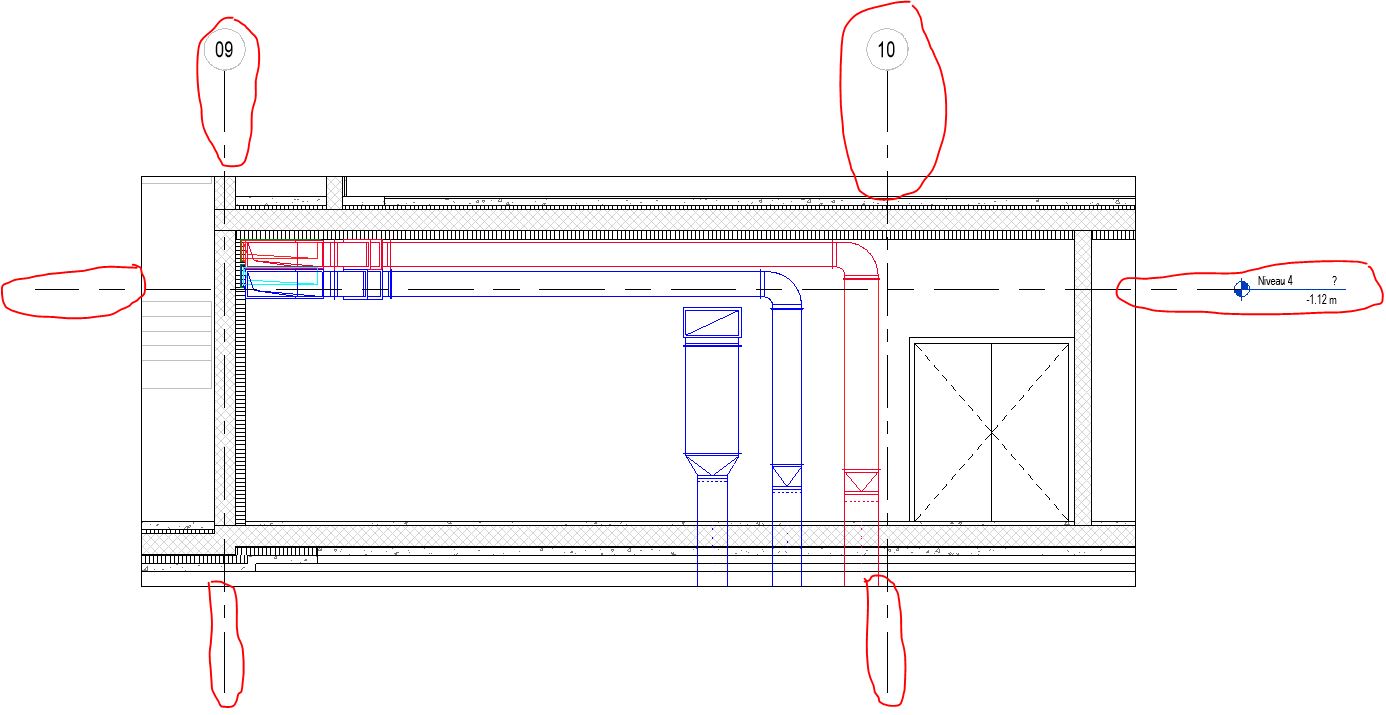

Lorsque je crée un section mes lignes de niveau et grilles dépassent toujours de ma fenètre de section.
Je trouve ce dépassement trop important. Savez-vous si il est possible de configurer cette longueur dans le gabarit?

Je n'ai pour l'instant pas trouvé et dois du coup le faire manuellement à chaque fois...

Photos

Réponses

Francis L'Haridon

· 13 décembre 2018

Rebonjour

La méthode de cadrage que je te proposais ne fonctionne pas avec les quadrillages, les niveaux... Dans ce cas, sélectionne tous tes quadrillages, puis clic droit sur un des quadrillages, Agrandir les étendues 3D. Idem pour les niveaux.

@ plus

Baptiste Vidal

· 13 décembre 2018

Merci pour ta réponse Francis.
J'avais déjà repéré cette astuce.

En fait par défaut cette fenêtre de cadrage se trouve à 5 cm (valeur donnée au hasard) de ma fenêtre de coupe. Ceci est par défaut.

Si je réduit par la suite cette fenêtre de cadrage, alors les lignes de niveaux et grilles ne suivent pas.
je dois alors les sélectionner manuellement.

Comme j'ai remarquée que ces extensions correspondent à cette distance (de 5cm) de la fenêtre de cadrage par défaut, j'aurais aimé savoir si il me serait possible de régler par défaut ces 5 cm sur 0cm pour avoir mes lignes de niveau et grilles qui ne dépassent pas.

Suis-je plus clair?

Merci

Baptiste

Francis L'Haridon

· 13 décembre 2018

Rebonjour

Il faut réduire la taille de ce cadre, à l'aide des poignées, de manière à entourer au plus près ce que tu veux conserver de visible.
On peut même travailler avec un cadre non rectangulaire (Cliquer sur Modifier le cadrage, puis dessiner le nouveau cadre à l'aide des outils de dessin) .
Avec ce cadre, tu pourras ne pas rendre visible tout ce qui dépasse.

@ plus

Baptiste Vidal

· 13 décembre 2018

Salut
merci pour ta réponse.

J'ai justement repéré ce cadrage de vue.
les extensions de lignes dont je parles vont effectivement jusqu'à cette limite de cadrage.
Seulement en étirant ce cadre, la longueur de ces lignes n'influe pas.

Il n'y a peut être pas de solution à mon problème.

Où alors peut être est-il possible de réduire cette zone de cadrage à 0 par défaut ?

Francis L'Haridon

· 13 décembre 2018

Bonjour

Est-ce que tu as activé le cadrage de la vue avec le bouton (à droite de la théière) dans la barre d'affichage, en bas de l'écran ?

@ plus

P.S : Et bien sûr, dimensionné le cadre comme désiré !
