Dynamo création de feuilles et paramétrages

rulier nicolas

29 mai 2018

8.87K

Bonjour ,
j'utilise dynamo depuis 3 jours , et ....je suis bloqué .
je n'arrive pas a comprendre le système de boucle dans les listes ( utiliser des niveaux) des fois ça marche ....et des fois ... ça marche pas .
je voudrais créer des feuilles correspondant a des assemblages (jusque la ça fonctionne ) , insérer sur ces feuilles les vues de détail correspondantes ( ça fonctionne sur la première feuille mais pas sur les autres ) et changer qqs paramètres sur les feuilles créées , tout ça en 1 clic ....

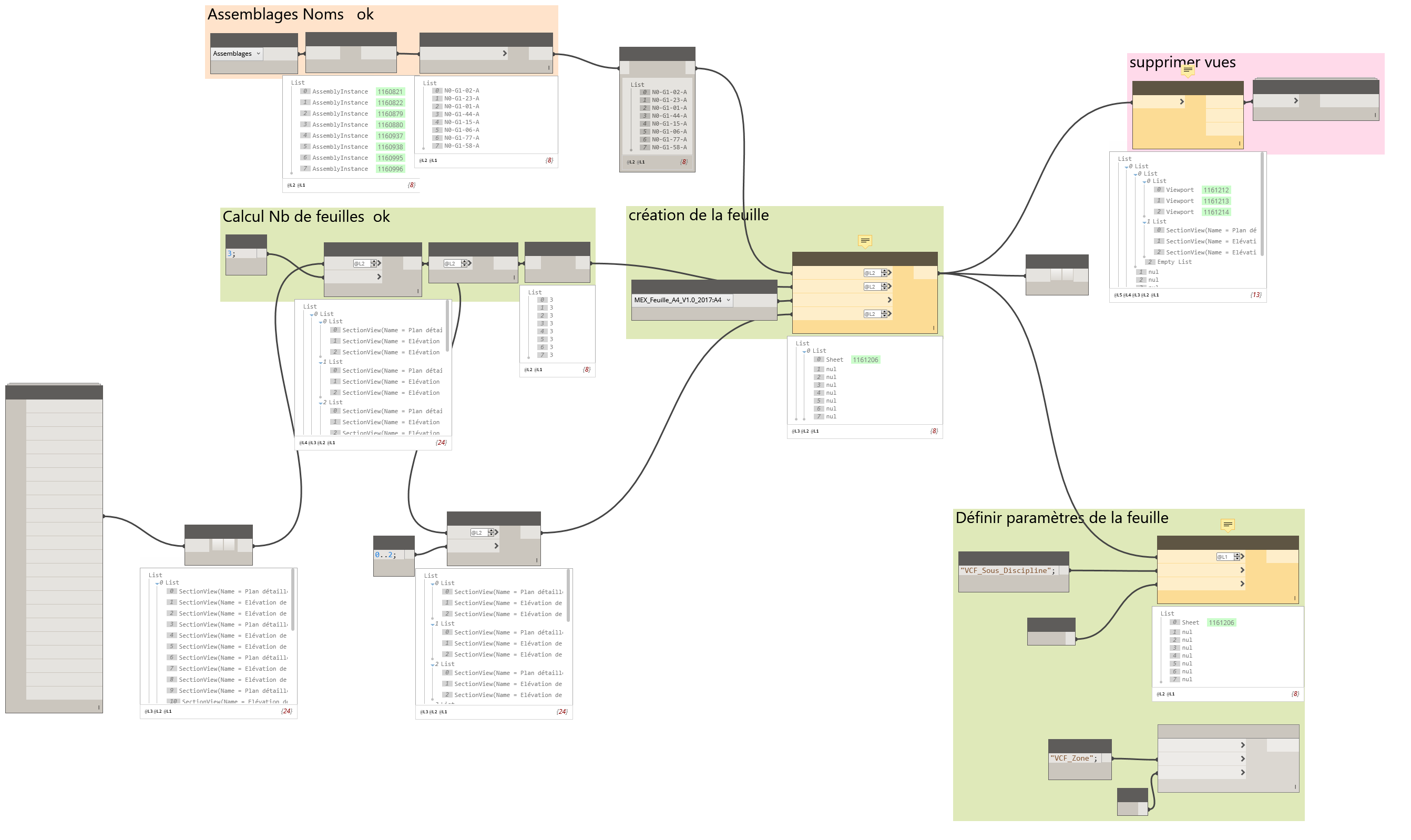

je joint une capture d'ecran du script .

et ce que qq'un peut m'aider ?

Cordialement

Nicolas

Photos

Réponses

ASSILI Karim

· 31 mai 2018

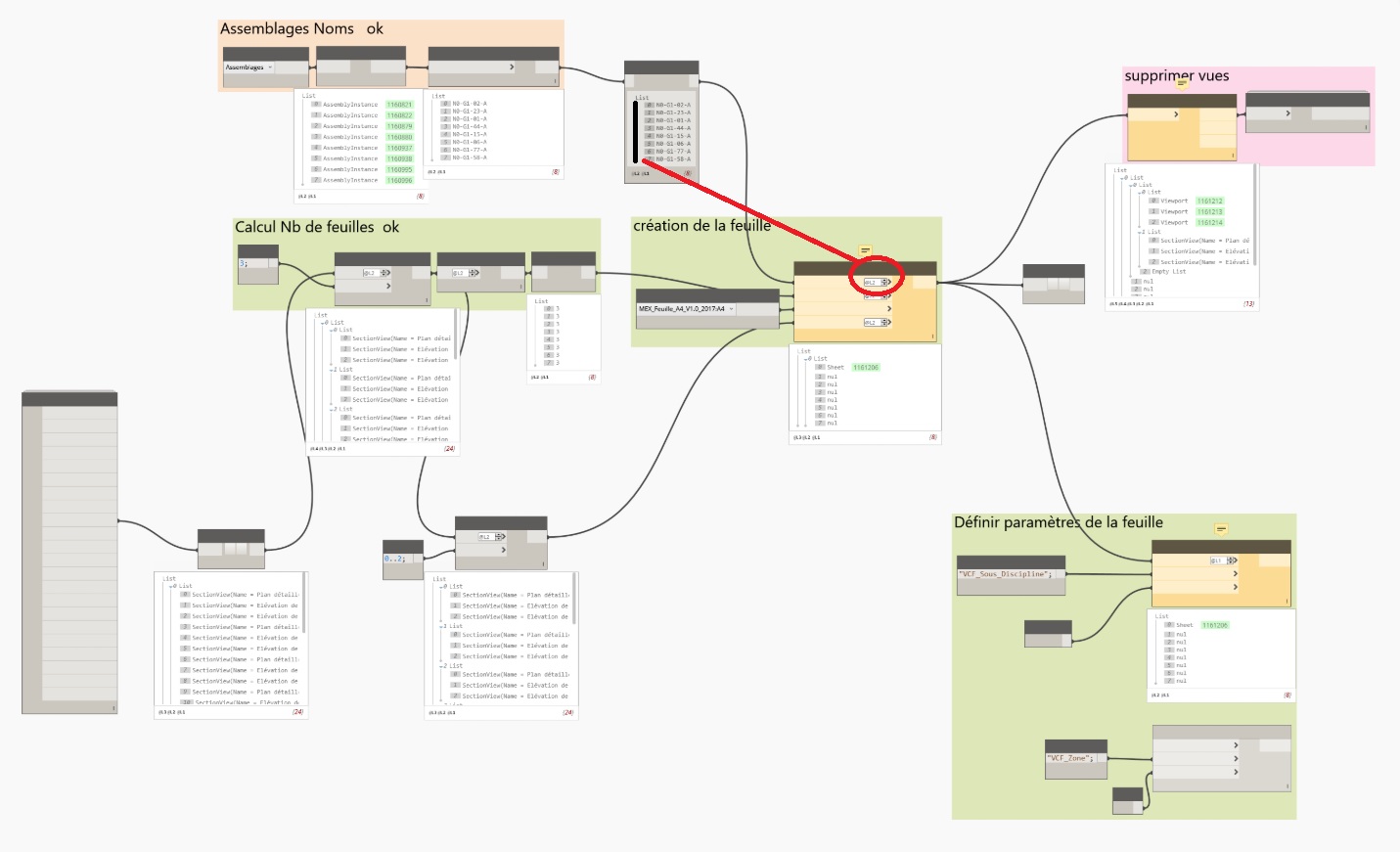

ta capture d'écran est pas trop lisible, mais je crois que t'as utilisé le noeud "Sheet.byNameNumberTitleBlockAndView" et t'as utilisé le niveau 2 d'une liste dont t'as pas besoin.

ASSILI Karim

· 31 mai 2018

Bonjour,

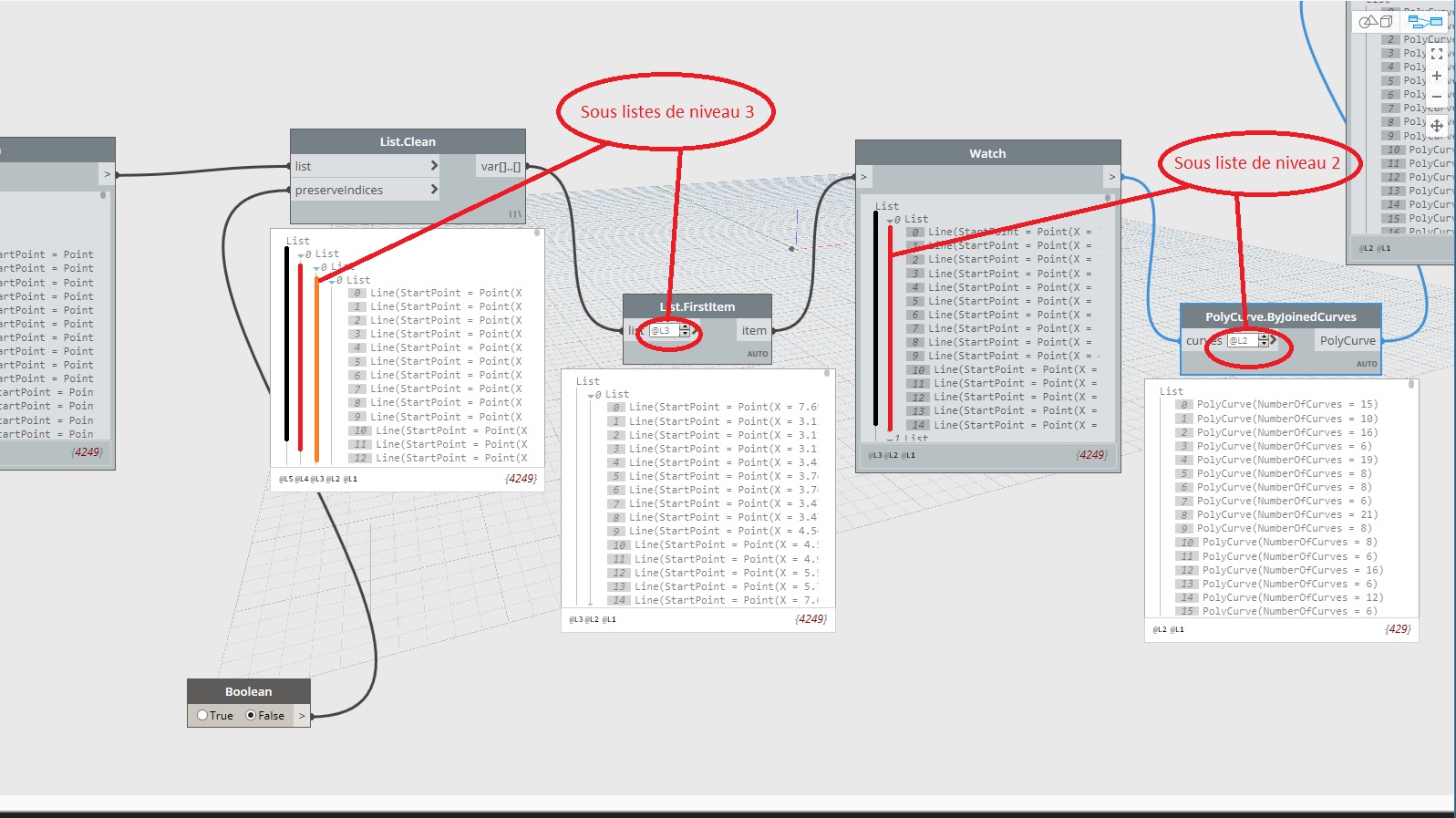

L'utilisation de niveau dans les noeuds dépend de la nature des listes d'entrée (input) ,ce paramétrage des niveaux nous évite d'utiliser "list.map" à chaque fois.
le paramétrage de niveaux dans les noeuds détermine le numéro de sous liste pour extraire les données .

Ci dessous un exemple explicatif
Dynamo_Les niveaux.jpg

Akli AM

· 30 mai 2018

Bonjour,
Quelques remarques sur ton script
- Il y a plus de vues que de noms
- Sheetnumber accepte pas les nombres mais plutôt chaîne de caractères

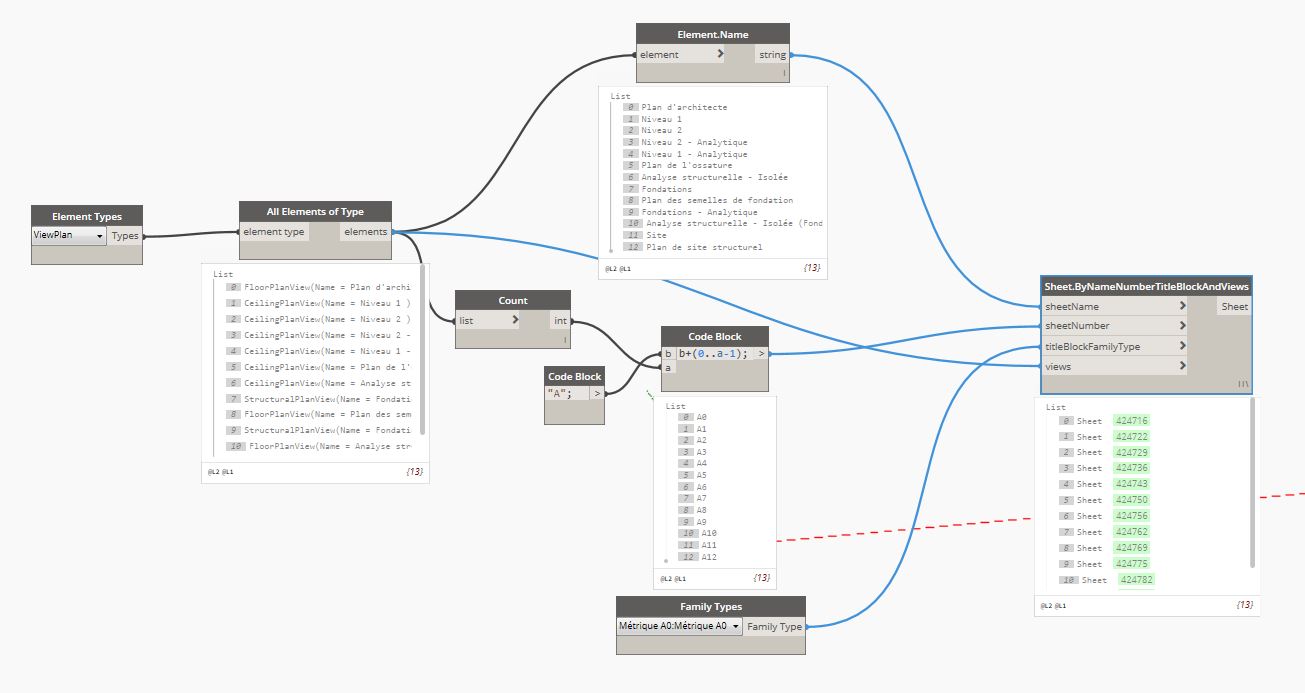

je te joins une capture pour comprendre l'utilisation du nœud en question
cdt,

Hamel Alain

· 30 mai 2018

Bonjour,

Rmq, le script n'est pas lisible au niveau des nœuds. Il n'est pas possible de voir le nœud utilisé pour la création des feuilles.

Numéro de feuille unique ?

Voir plus de commentaires
