Insérer de manière automatique des nomenclatures Revit sur les feuilles correspondantes avec Dynamo
SV
Sébastien Vinet
03 mars 2020
6465 0 2 0
Salut, voilà, je débute sur dynamo et un coup de main ne serait pas de refus:

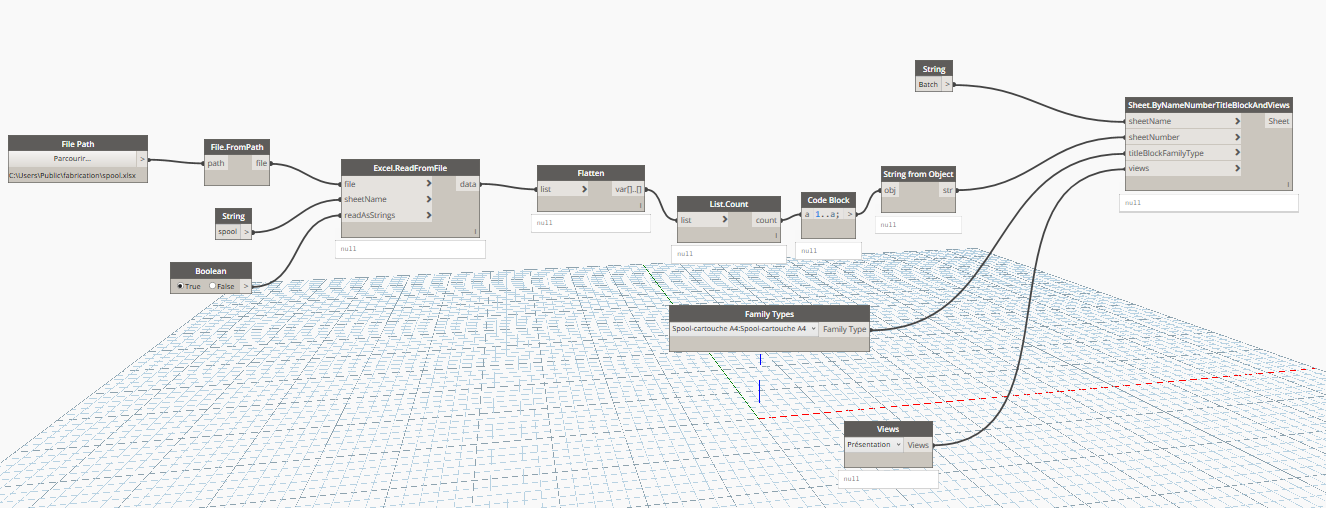

J'ai fait un script pour faire des présentations de manière automatique à partir d'un fichier excel, jusque là, ça va tout fonctionne
Mais je ne parviens pas ensuite à trouver le moyen d'insérer de manière automatique des nomenclatures revit sur les feuilles correspondantes: Je cherche à avoir une nomenclature de pièces par feuille.
Je me disais qu'il faudrait que je créer 2 listes pour faire la correspondance, une pour les nomenclatures et une pour les feuilles, mais je ne suis même pas sur que ce soit la bonne solution.
Si quelqu'un à des idées je suis preneur. Merci
J'ai fait un script pour faire des présentations de manière automatique à partir d'un fichier excel, jusque là, ça va tout fonctionne
Mais je ne parviens pas ensuite à trouver le moyen d'insérer de manière automatique des nomenclatures revit sur les feuilles correspondantes: Je cherche à avoir une nomenclature de pièces par feuille.
Je me disais qu'il faudrait que je créer 2 listes pour faire la correspondance, une pour les nomenclatures et une pour les feuilles, mais je ne suis même pas sur que ce soit la bonne solution.
Si quelqu'un à des idées je suis preneur. Merci
Images
Réponses
Bonjour,
Pour placer des nomenclatures sur des feuilles il faut utiliser un nœud du package Rhythm : Viewport.Create
Tu crées une liste de nomenclatures (le nombre doit correspondre au nombre de feuilles)

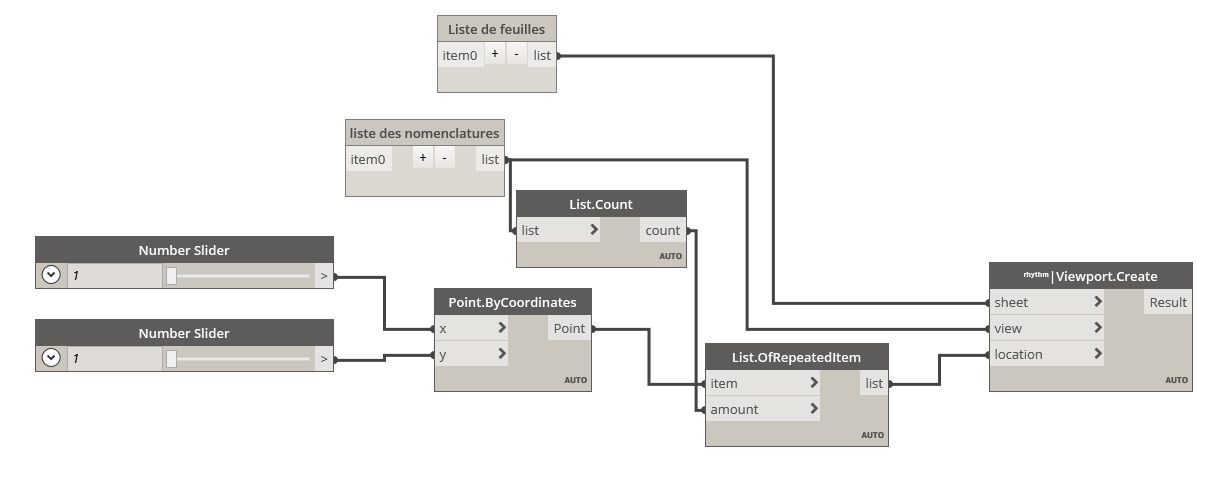

Un truc dans le genre :
Pour placer des nomenclatures sur des feuilles il faut utiliser un nœud du package Rhythm : Viewport.Create
Tu crées une liste de nomenclatures (le nombre doit correspondre au nombre de feuilles)
Un truc dans le genre :
BD
Merci beaucoup, c'est le nœud qui me manquait.
SV
Comme les nomenclatures ne sont pas des vues et peuvent être placées sur plusieurs feuilles il faut créer une "Fenêtre" permettant de les placer sur les feuilles, ce que fait Revit lorsque l'on glisse la nomenclature sur al feuille !
BD
Bonjour, je n'arrive pas à installer le noeud du package Rhythm : Viewport.Create ?
JG
Bonjour,
Il faut installer tout le package pour pouvoir utiliser les nœuds.
https://www.dynamonow.com/downloading-installing-packages/
Il faut installer tout le package pour pouvoir utiliser les nœuds.
https://www.dynamonow.com/downloading-installing-packages/
BD
Bonjour,
Une alternative pour les versions de DYNAMO plus récente ??
Il y a depuis la version 2024 un problème de compatibilité, suite à un changement de paramètre API il me semble...
Je n'ai pas vu de nouvelle maj Rhythm concernant ce noeud depuis.
Si quelqu'un à une solution je suis preneur. Merci
Une alternative pour les versions de DYNAMO plus récente ??
Il y a depuis la version 2024 un problème de compatibilité, suite à un changement de paramètre API il me semble...
Je n'ai pas vu de nouvelle maj Rhythm concernant ce noeud depuis.
Si quelqu'un à une solution je suis preneur. Merci
