Dynamo : Jonction des lignes (Curves)
AA
Aziz Ammar
22 mars 2021
4291 0 1 0
Bonjour tout le monde,
Je sollicite votre aide pour faire la jonction entre ces lignes que j'ai travaillé en tant que (Curve).
Le résultat attendu étant de créer un rectangle, et par la suite le matérialiser en tant que surface.

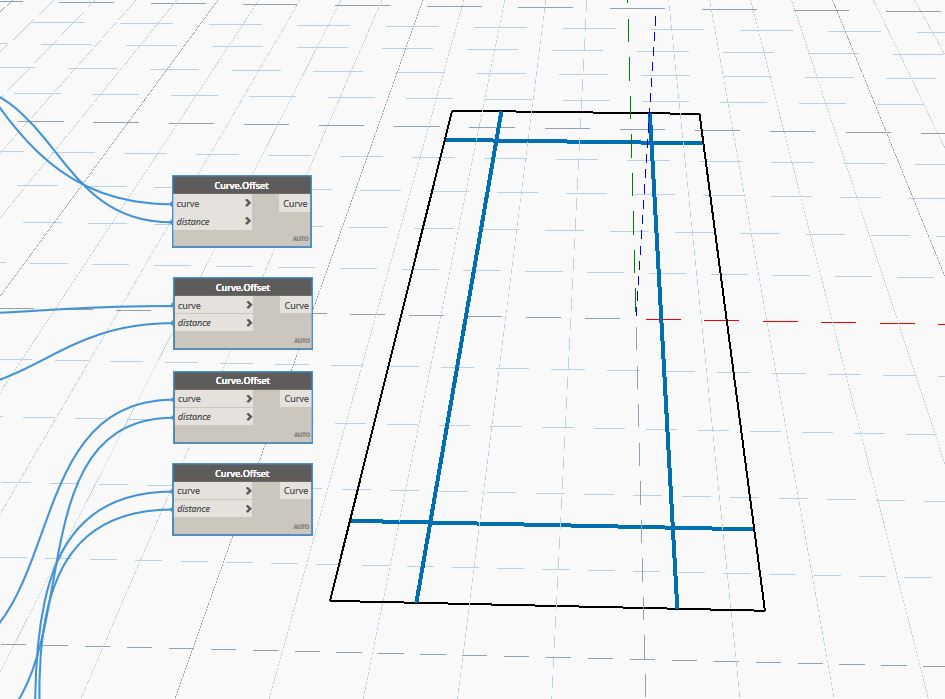

Ces lignes (en bleu) sont le résultat d'un offset que j'ai fait sur Dynamo à partir de lignes de modèles issues de Revit.
Si le fichier source du script est nécessaire pour comprendre la logique avec laquelle j'ai travaillé, je peux le partager avec vous.
Merci d'avance pour toute aide
Je sollicite votre aide pour faire la jonction entre ces lignes que j'ai travaillé en tant que (Curve).
Le résultat attendu étant de créer un rectangle, et par la suite le matérialiser en tant que surface.
Ces lignes (en bleu) sont le résultat d'un offset que j'ai fait sur Dynamo à partir de lignes de modèles issues de Revit.
Si le fichier source du script est nécessaire pour comprendre la logique avec laquelle j'ai travaillé, je peux le partager avec vous.
Merci d'avance pour toute aide
Images
Réponses
Bonjour,
en créant une liste à partir des curves décalées et ensuite le nœud PolyCurve.ByJoinedCurves et pour terminer le nœud Surface.ByPatch
ça devrait déjà faire avancer le Schmilblick !
en créant une liste à partir des curves décalées et ensuite le nœud PolyCurve.ByJoinedCurves et pour terminer le nœud Surface.ByPatch
ça devrait déjà faire avancer le Schmilblick !
BD
Bonjour Benoit,
Merci pour votre réponse, finalement j'ai procédé autrement car PolyCurve.ByJoinedCurves n'a pas marché vu que mes données d'entrée c'est des lignes séparées et non pas d'une polyligne.
J'ai du travailler avec les points d'intersection, que j'ai liée par des lignes pour pouvoir faire ma polycurve
Ma démarche est très longue mais le plus important c'est que je suis arrivé au résultat voulu
Merci pour votre réponse, finalement j'ai procédé autrement car PolyCurve.ByJoinedCurves n'a pas marché vu que mes données d'entrée c'est des lignes séparées et non pas d'une polyligne.
J'ai du travailler avec les points d'intersection, que j'ai liée par des lignes pour pouvoir faire ma polycurve
Ma démarche est très longue mais le plus important c'est que je suis arrivé au résultat voulu
AA
tu peux doubler le Polycurve.byjoinedcurves pour fermer le tout
BD
Merci pour cette piste, je vous ferais un retour pour vous dire qu'est ce que ça a donné
AA
