Dynamo : plinthes automatiques

Bonjour Charles,

Il est également possible d'établir un filtre pour vérifier qu'une occurence "Espace" détient ou non les dites plinthes sans avoir à les modéliser et ainsi en extraitre les quantités via une nomenclature. La modélisation ne semble donc pas requise contrairement à la data relative aux plinthes (section, longueur, etc.). Il s'agit alors de solliciter les datas de chaque "Espace" concerné sans faire appel à une volumétrie dédiée aux plinthes.


A toutes fins infographiques cela peut être au contraire intéressant.


Christophe Fortineau
Consultant, formateur et AMO BIM

Bonsoir Charles,

Modéliser les plinthes c'est curieux même si je salue bien bas la démarche intellectuelle !
En plan les voir représenter serait + gênant qu'utile.
Pour les voir dessinées en coupe, il faudrait sortir une vue au 25ième ou au 10ième : c'est alors un détail à traiter en 2D et ponctuellement car modéliser tout d'un projet n'est pas utile voire contreproductif. En 3D beaucoup de polygones pour une représentation quasi nulle en coupes et plans voire gênante c'est vraiment pas top.
S'il s'agit de les quantifier ou de les localiser : les espaces sont là pour ça et peuvent contenir cette information dynamique sans avoir à les représenter en 3D (compris avec ou sans les baies)
J'ai lu sur Hexabim (je sais plus où ni de qui pardon) que personne ne construit avec un modèle BIM mais avec de la 2D, du papier... La maquette est indispensable pour avoir de bonnes 2D. C'est assez vrai et du coup modéliser les plinthes, je ne comprends pas. Auriez-vous une motivation qui m'échappe ?


Yohan

Bonjour

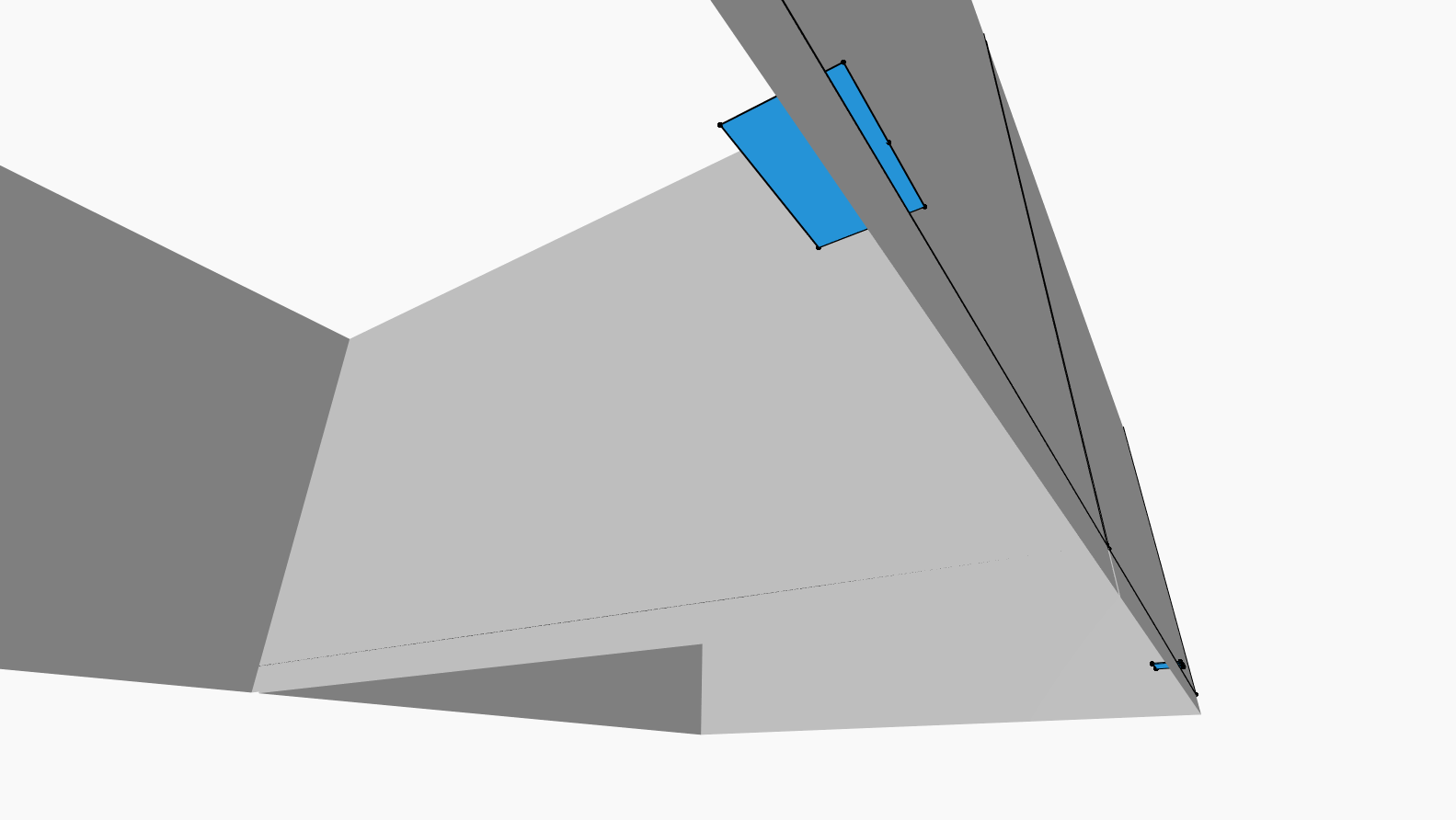

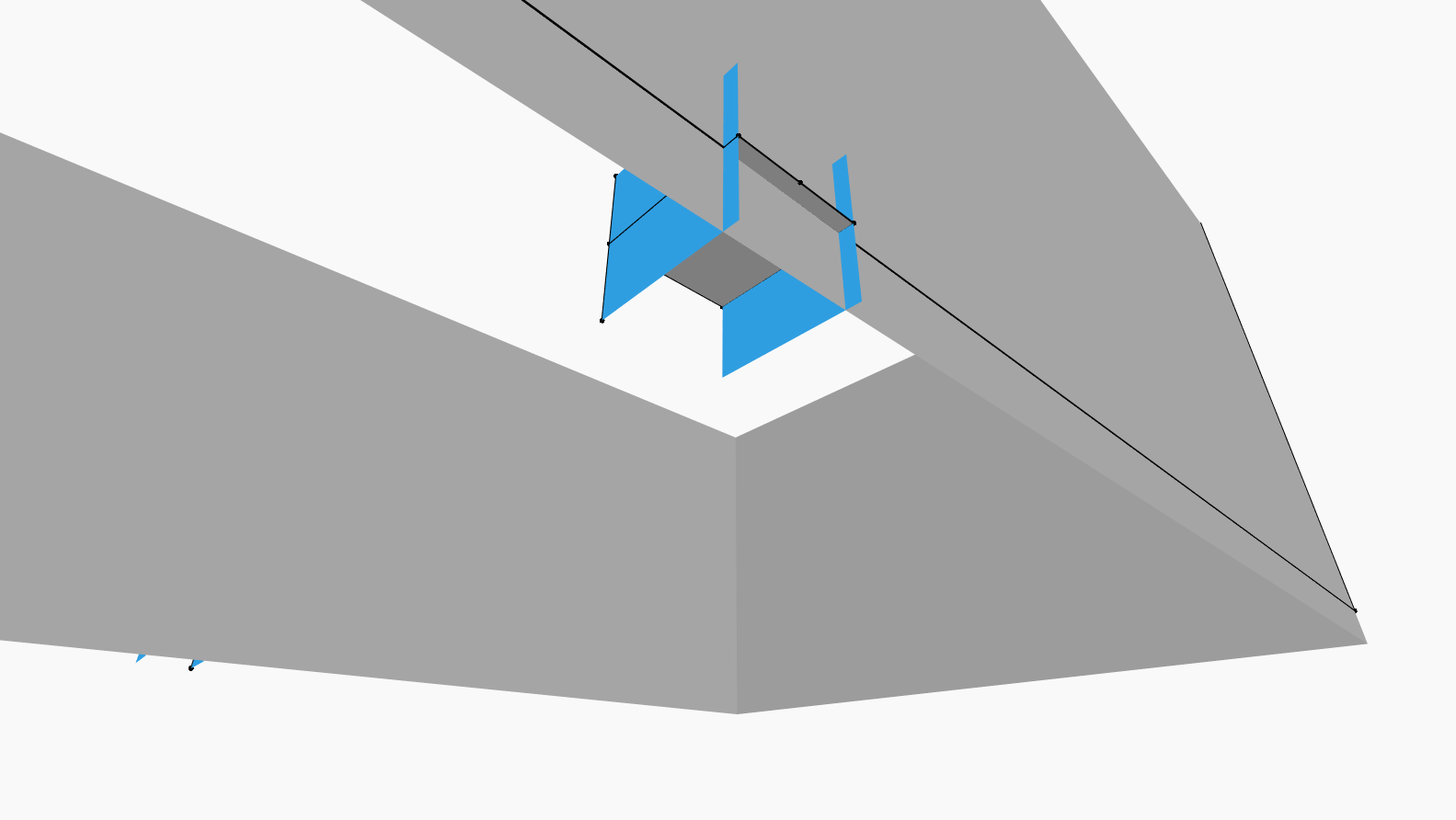

Merci Jean-François pour cette information. C'est mieux sans ces traits bleus...

Ci-joint, un autre essai, avec une autre méthode, qui... ne fonctionne pas.

En premier, un petit script Essai coupe contenant un nœud Python (d'après ce post sur VillageBIM), qui permet de couper plusieurs solides avec plusieurs vides, tous sélectionnés à la main dans Revit, en lançant une seule fois le script. Ça fonctionne, OK.

En second, un script qui concerne cette histoire de plinthes à placer automatiquement.
Le projet doit contenir deux familles de plinthes, une extrusion solide, et une extrusion vide (Avec la propriété "Coupe..."), faites avec le modèle générique métrique (ligne).
Ce second script place les plinthes solides sur le pourtour des pièces et les plinthes vides devant les portes. Ca, ca fonctionne.
Ensuite, j'aimerai placer le nœud Python précédent pour que les plinthes vides coupent automatiquement les plinthes solides.
J'ai essayé pas mal de combinaisons de nœuds, placés au bout à droite, mais cela ne fonctionne pas (avec des messages d'erreur indiquant que l’élément ne peut pas couper, ou qu'il ne s'agit pas d'un élément...).

Est-ce que vous avez une idée pour compléter ce second script, soit avec des nœuds, soit en modifiant le code Python dans le dernier nœud à droite, pour que cela tourne complètement ?

@ plus

Bonsoir à tous

Histoire de prolonger le webinaire de Mickael Auque, en pièce jointe un script permettant de tracer automatiquement les plinthes (ici un type 20 x 50 de la famille plinthe solide) autour des pièces, sans les placer devant les portes.

Le principe pour faire la seconde partie de ce travail :

*Regrouper toutes les boundingbox des pièces du niveau choisi dans un unique solide
* Regrouper toutes les boundingbox des portes du niveau choisi dans un unique solide
* Calculer la différence booléenne entre ces deux solides --> = Solide A (On élimine ainsi les parties devant les portes)
* Calculer les intersections à conserver entre
a) les lignes trop grandes supportant les plinthes (le pourtour de toutes les pièces)
b) et ce solide A
(On ne garde ainsi que les parties des pourtours intéressantes, contre les murs)
* Tracer les plinthes

@ plus

P.S 1 : Je mettrai bien des images, mais j'ai à chaque fois un message d'erreur lorsque je télécharge une image au format . PNG...
PS 2 : Cette méthode laisse apparente dans le projet les surfaces des boundingbox. Dommage...
PS 3 : 25/07/2021. Petite modification du script. L'ancienne méthode créait/utilisait un solide contenant les boundingbox de toutes les pièces du bâtiment étudié, pas uniquement des pièces de l'étage concerné, solide inutilement trop grand donc si on a plusieurs étages.

Bonjour à tous !

Voila un petit bout de programme.
L'idée est de récupérer les contours de pièces, de tracer des plinthes le long, de récupérer la géométrie de celles-ci.
On récupère ensuite le linéaire de porte et on créer un volume.
On soustrait ensuite l'intersection des deux géométries.

L'idée serait de soustraire ces deux volumes pour couper les plinthes aux niveaux des portes et d'éliminer la portion concernée.

Le problème est que l'intersection de semble pas fonctionner...
Quelqu'un aurait-il une idée pour que l'intersection fonctionne ?
Et pour éliminer les parties concernées ?
