Dynamo pour REVIT : Application de la fonction Element.SetParameterByName

BA BOURLET Antoine
29 février 2016
9.47K
7

Bonjour à tous,

Je cherche une solution pour finaliser mon script dynamo. Voici la problématique:

J'ai 158 occurrences de murs pour le niveau RDC de ma maquette. J'utilise un paramètre de type que j'ai nommé "MCO_Mode constructif" pour regrouper ces murs suivants 5 modes constructifs:

- Voile lasuré (43 occurrences) - Voile intérieur (81 occurrences) - Prémur (11 occurrences) - Voile maçonné (14 occurrences) - Acrotère (9 occurrences)

Mon script regroupe les hauteurs non contraintes en 5 listes (1 par mode constructif) avec la fonction "List.GroupByKey". Puis, il extrait la valeur maximale de chaque liste (5 valeurs)

Je me retrouve donc avec une liste de 5 valeurs d'un côté (5 hauteurs maximales) et une autre liste de 5 paramètres de type de l'autre (5 modes constructifs).

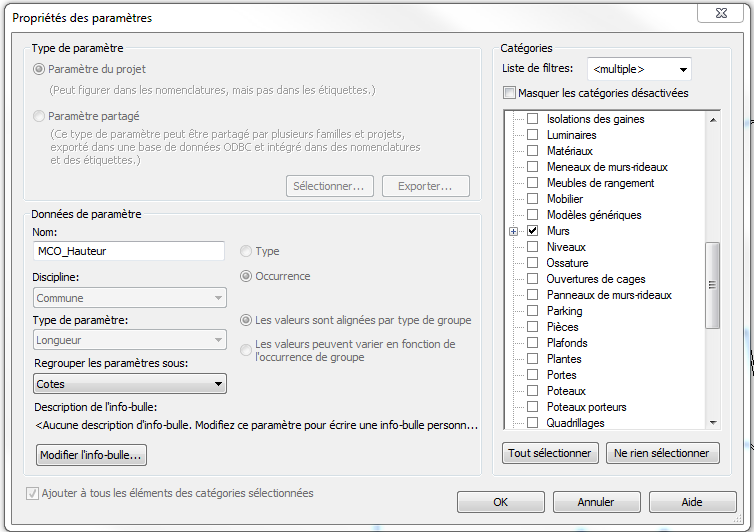

Mon problème: Je voudrais recopier dans un paramètre partagé les bonnes hauteurs maximales dans les bonnes occurrences. La 1ère hauteur max dans les 43 premières occurrences ("MCO_Mode constructif = Voile lasuré"), la seconde dans les 81 suivantes...etc.

Que dois-je renseigner comme entrées dans la fonction "Element.SetParameterByName" ? Dois-je utiliser une autre méthode?

Photos

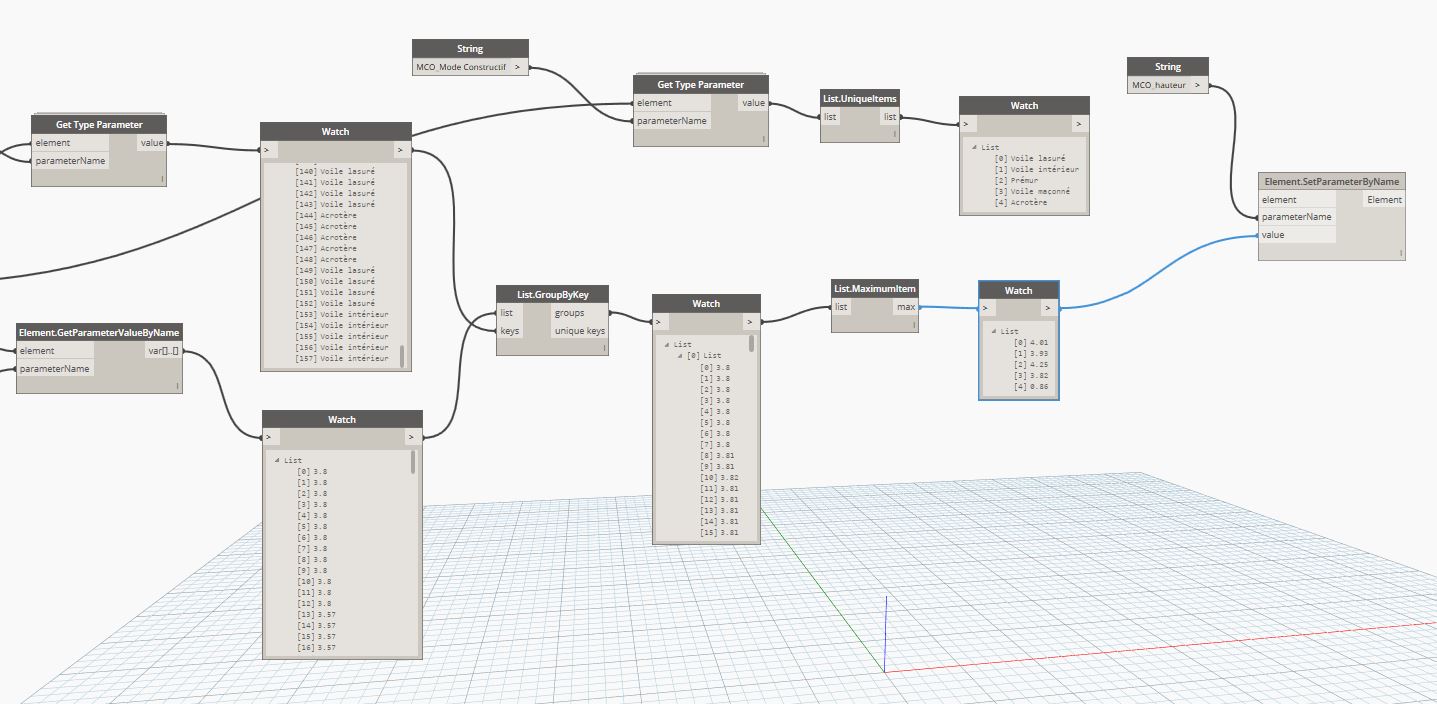

Script dynamo.jpg

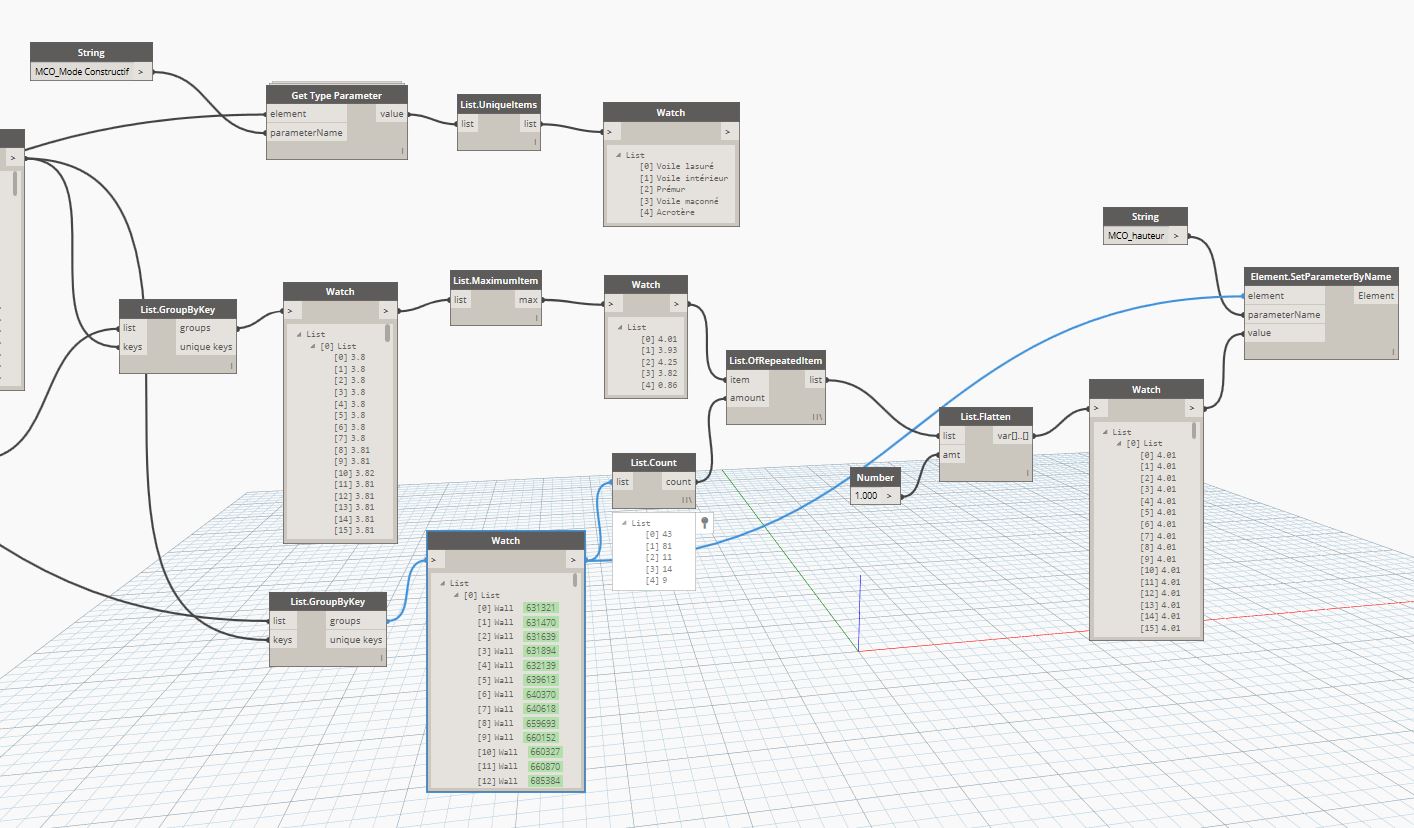

2927_Script dynamo 2.jpg

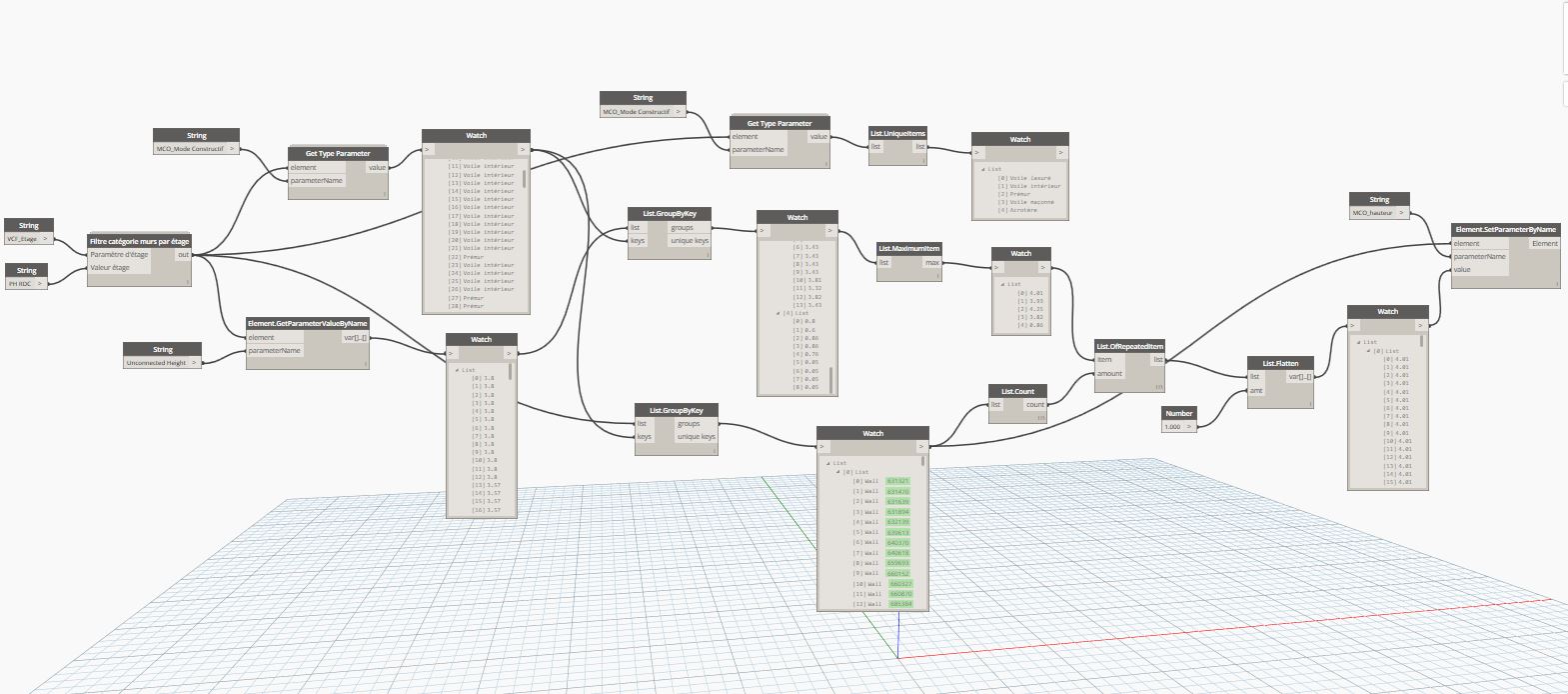

2930_Script dynamo 3.jpg
2954_hauteur murs.png
2954_hauteur murs 2.png
2955_noeud package bimvf.png
2984_Script dynamo 4.jpg

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Fologram

Fologram

Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.
Thématique
Chantier
Métier
Usage
Usage principal
Réalité augmentée
Statut
Standard
Rhino.Inside.Revit

Rhino.Inside.Revit

Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Versur

Versur

Plateforme d’orchestration de workflows IA pour les architectes et designers, permettant d’assembler des agents spécialisés en graphes visuels pour automatiser les processus de conception métier.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Armox AI

Armox AI

Plateforme cloud de génération visuelle par IA permettant aux architectes et designers de transformer des croquis et plans en rendus photoréalistes et vidéos via des workflows nodaux réutilisables.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
Wallacei

Wallacei

Plugin pour Grasshopper 3D dédié à l'optimisation évolutionnaire multi-objectifs, permettant aux architectes et designers d'analyser, de regrouper et de sélectionner des variantes de conception.
Thématique
Simulation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Rhino 3D

Rhino 3D

Application de modélisation 3D polyvalente pour la conception géométrique, le paramétrage via Grasshopper et la préparation à la fabrication, utilisée pour les formes libres et les études urbaines.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Tapir

Tapir

Plugin open source pour Archicad exposant les fonctions internes via une API JSON, permettant le pilotage par Python, Grasshopper et des agents IA en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
ShapeDiver

ShapeDiver

Plateforme cloud exécutant des définitions Grasshopper dans un navigateur pour les publier comme applications 3D interactives, avec des modes d’exposition variés et des intégrations métiers.
Thématique
Automatisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Runchat

Runchat

Plateforme de conception assistée par agents combinant un chat, un canvas visuel de workflows et des connecteurs vers des logiciels de CAO pour générer des images, des scripts et des...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Nodepen

Nodepen

Plateforme de conception générative permettant de créer, exécuter et partager des scripts Grasshopper dans le navigateur, avec édition collaborative et un agent conversationnel intégré.
Thématique
Automatisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Beegraphy

Beegraphy

Plateforme cloud de conception paramétrique avec éditeur visuel par nœuds, elle permet de générer des géométries 3D, des configurateurs intégrables et des fichiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
OPEN GEOMETRY

OPEN GEOMETRY

Noyau CAO open source natif web, il fournit les briques de bas niveau pour construire des outils de conception architecturale dans le navigateur, tels que la modélisation de plans et...
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
Karamba

Karamba

Plugin pour Grasshopper (Rhino) de calcul de structure par éléments finis, il permet la conception paramétrique, l'analyse de second ordre, l'optimisation de sections et l'export vers Robot ou Rstab.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Rhinoceros Interface

Rhinoceros Interface

Plugin pour Rhino et Grasshopper qui intègre des objets de calcul structurel, des appuis, des charges et des propriétés de section pour constituer un modèle analytique directement dans l'environnement de...
Thématique
Automatisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Raven

Raven

Plugin pour Rhino 8 ajoutant une interface en langage naturel dans Grasshopper pour construire, modifier et organiser des définitions paramétriques, avec des profils de contexte partageables.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Conduit

Conduit

Plugin Grasshopper pour Rhinoceros 3D qui affiche des visualisations de données en direct dans le viewport 3D, met à jour les rapports au fil des modifications du graphe et est...
Thématique
Automatisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
LunchBox

LunchBox

Plugin pour Grasshopper centré sur la modélisation paramétrique, le traitement de données et l’analyse géométrique, incluant des composants d’apprentissage automatique pour architectes et designers.
Thématique
Automatisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Kabandy

Kabandy

Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Guerrilla Ops

Guerrilla Ops

Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Thématique
Exploitation
Métier
Usage
Usage principal
Patrimoine & Actifs
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Reiner AI

Reiner AI

Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Forma Construction Connect

Forma Construction Connect

Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Thématique
Automatisation
Métier
Usage
Usage principal
No-code & Connecteurs
Statut
Standard
Volve

Volve

Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Thématique
Automatisation
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

BA BOURLET Antoine
·
Merci Mostafa pour ta réponse ! Effectivement, pouvoir filtrer des éléments à partir d'un paramètre est un nœud très utile. Je me suis créé des nœuds de ce type mais qui fonctionnent avec la version anglaise car je ne maitrise pas le Python ^^...Merci pour ton package BIMvf, je jetterais un œil. Mon seul problème: J'ai besoin que mon paramètre soit un paramètre de type, sinon cela remettrait en cause le principe de mon gabarit de travail. Pour cela je suis obligé d'utiliser un "List.GroupByKey" pour sortir mes hauteurs non contrainte regroupées par le paramètre de type "MCO_Mode constructif". J'ai trouvé un script qui fonctionne pour ma problématique. Le voici en pièce jointe. Pour l'instant il ne fonctionne qu'avec la version anglaise et pourrait être simplifié selon moi..

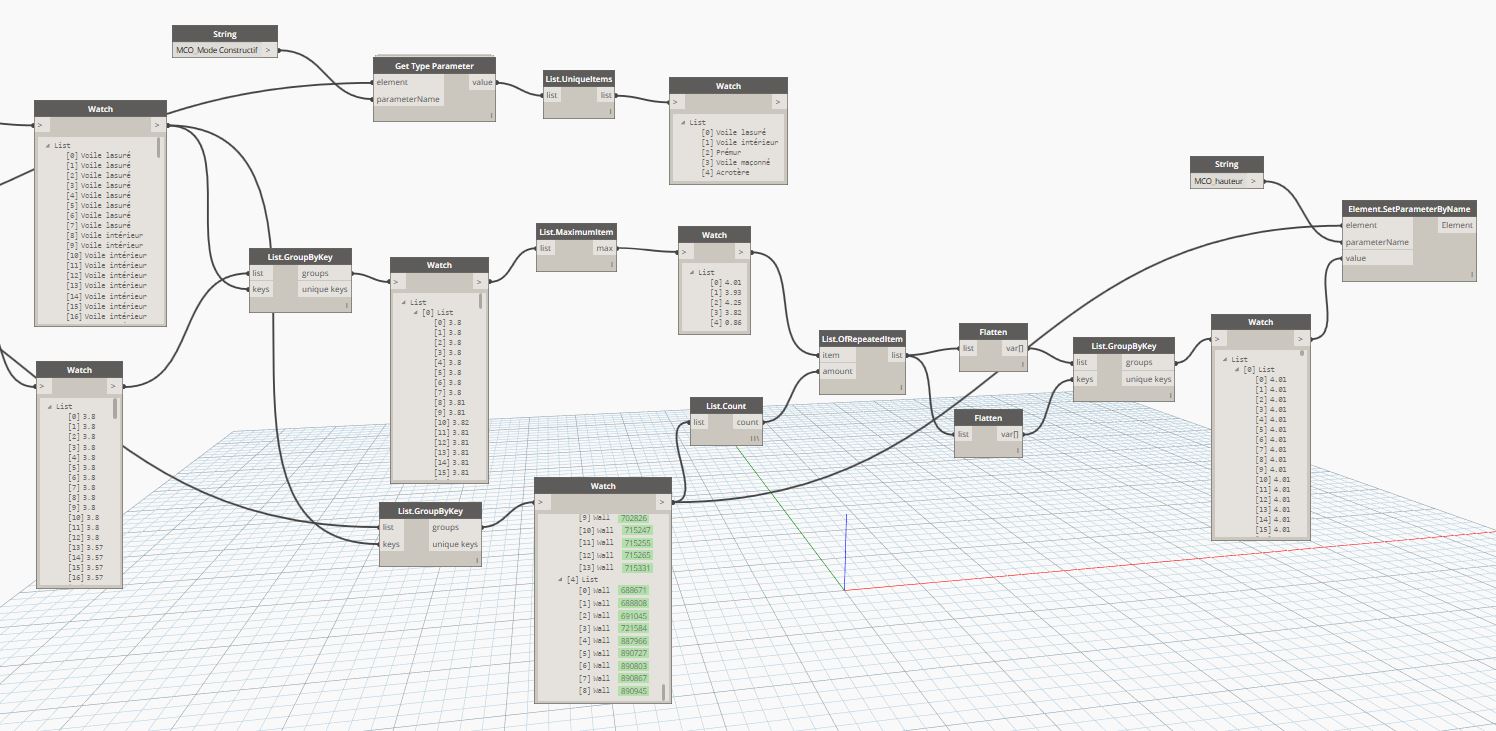

2984_Script dynamo 4.jpg
JG Julien G
·
Mostafa EL AYOUBI EL IDRISSI a écrit:le custom node "Filtrer elements par valeur de parametre"
Alors ça c'est excellent ! Je cherchais justement comment faire ce filtre suite au message d'Antoine.
ME Mostafa EL AYOUBI EL IDRISSI
·
Aussi, j'ai cree un noeud qui pourrait t'interesser dans ta demarche. Si tu telecharges le package BIMvf tu y trouveras le custom node "Filtrer elements par valeur de parametre". Je pense qu'il fera l'affaire . Je joins un screenshot de workflow.

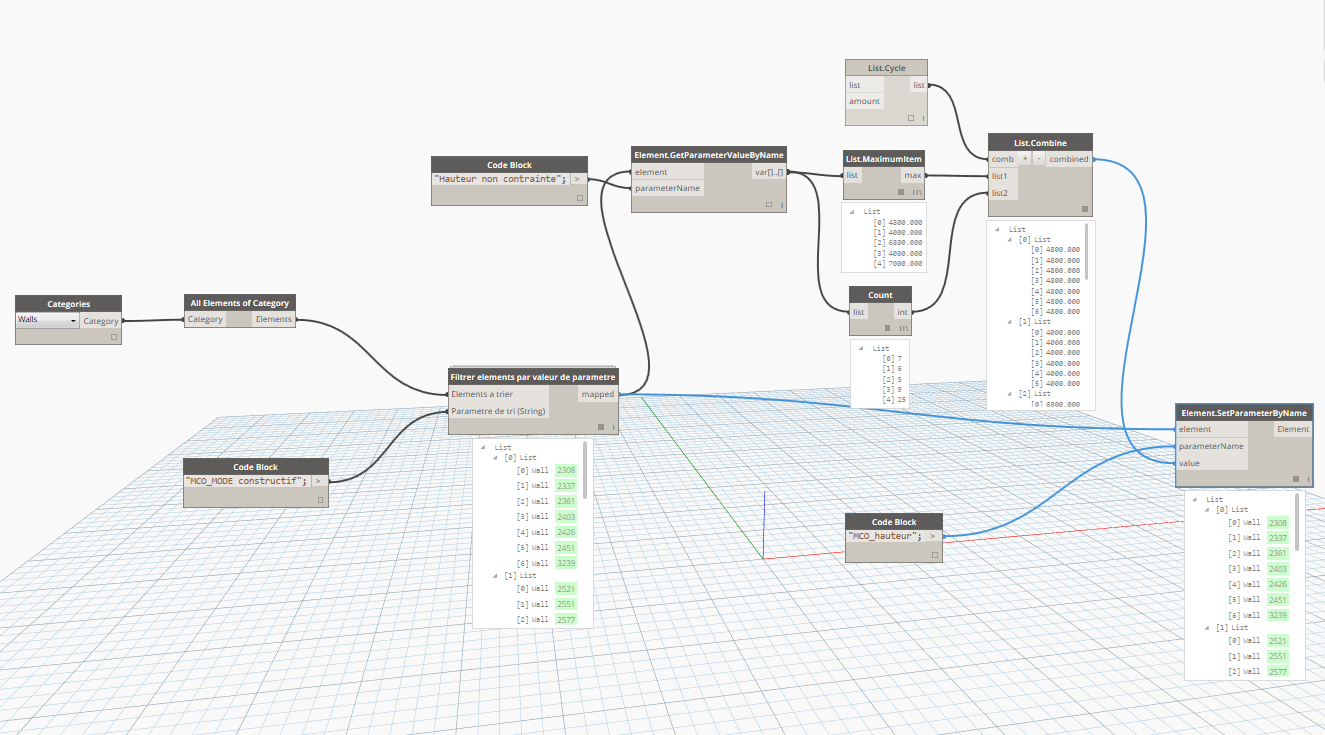

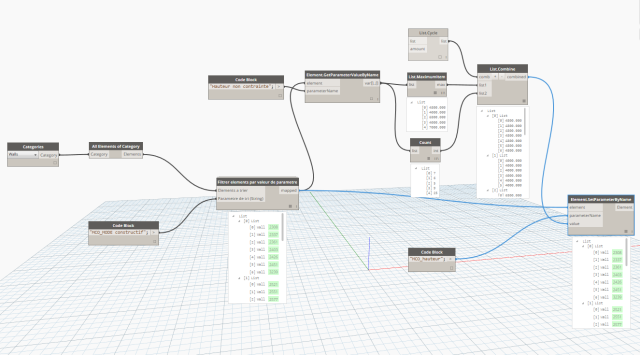

2955_noeud package bimvf.png
ME Mostafa EL AYOUBI EL IDRISSI
·

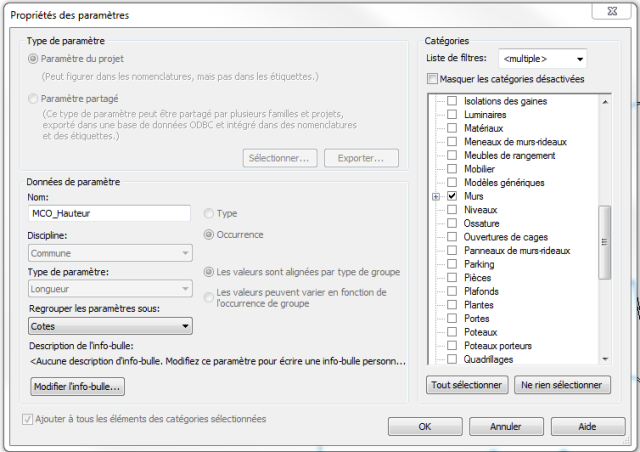

Salut voici un workflow qui devrait resoudre ton probleme a condition que tu modifie ton parametre "MCO_Hauteur" pour en faire un parametre d'occurence. J'espere que ca pourra t'aider!

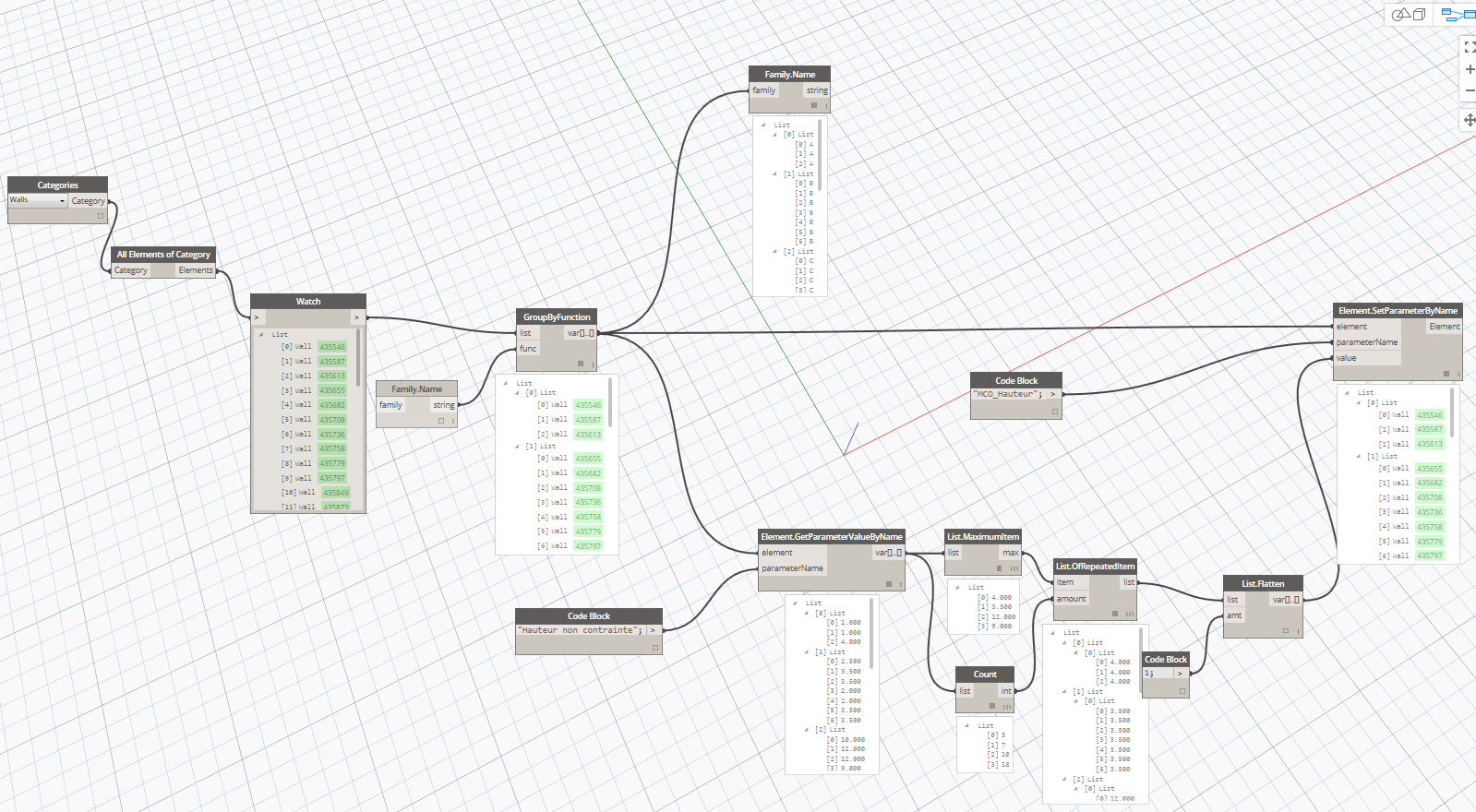

2954_hauteur murs.png
2954_hauteur murs 2.png
DH Daniel Hurtubise
·
Si je comprends bien tu veux entree une valeure precise en fonction de la valeure extraite? Si c'est ca j'ai fait un exemple sur ce principe au dernier PRUG
BA BOURLET Antoine
·
Non effectivement ça ne fonctionnait pas correctement. Voici la rectification avec le résultat du "list.count" qui m'extrait le nombre d'occurrences de chaque liste. ;)
2930_Script dynamo 3.jpg
JG Julien G
·
Non j'ai pas mieux, je n'aurais pas pensé à ça. ça fonctionne ? Quel est le résultat du List.count ?
BA BOURLET Antoine
·
Bonjour Julien, Merci pour ta réponse! ;) tu as effectivement bien compris mon problème. Par contre ce que je n'avais pas précisé c'est que le nombre de modes constructifs n'est jamais le même selon les niveaux ou selon le projet. Je souhaite donc que ce script soit exploitable quelque soit le nombre de modes constructifs. J'ai finalement trouvé une solution en comptant le nombre d'occurrences de chaque liste via "List.count" puis en répétant les hauteurs max autant de fois que d'occurrences via "List.OfRepeatedItem". J'ai l'impression que je me complique la vie pour pas grand chose ^^ Si tu as une solution optimisée je suis preneur !
2927_Script dynamo 2.jpg
JG Julien G
·
Bonjour, Si j'ai bien compris la problématique, je pense qu'il faut rajouter des nœuds [i]List.FilterByString[/i] (autant que de modes constructifs : 5), pour filtrer les éléments dans lesquels injecter les paramètres MCO (avant le nœud [i]Element.SetParameterByName[/i] que tu multipliera par autant que de modes constructifs : 5)
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
