Dynamo Unités (énergie et débit)

HA Hamel Alain
20 juillet 2016
7.04K
6
Cas d’un paramètre d’espace personnalisé (unité Watt ou m3/h)

Lors de l’importation de données (nombre) depuis Excel avec Dynamo, j’ai une erreur au moment d’injecter la valeur dans le paramètre d’espace. Dynamo considère que j’ai un nombre d’un coté, et une valeur en Watt ou m3/h de l’autre.

Comment convertir un nombre (sans unité) en Watt ou m3/h ?

Photos

4273_Import_2 colonne.png

hxrel-u

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Raumtool 3D IFC-Import

Raumtool 3D IFC-Import

Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
OpenPlant Modeler

OpenPlant Modeler

Logiciel de modélisation 3D pour les installations industrielles, cet outil permet de concevoir la tuyauterie, les équipements et les réseaux techniques en s'appuyant sur des spécifications de projet.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
mh-BIM

mh-BIM

Logiciel de planification TGA regroupant modélisation 3D, calculs métiers et documentation dans un environnement unique pour les lots chauffage, ventilation, climatisation, sanitaire et électrique.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Mc4Suite

Mc4Suite

Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
MagiCAD

MagiCAD

Suite de modules MEP s’exécutant dans Revit, AutoCAD ou BricsCAD pour modéliser les réseaux techniques, effectuer des calculs intégrés et accéder à une bibliothèque d’objets fabricants BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
LINEAR Solutions

LINEAR Solutions

Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Lesosai

Lesosai

Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
IDA ICE

IDA ICE

Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
Design Master HVAC

Design Master HVAC

Plugin pour AutoCAD dédié au tracé CVC, au calcul aéraulique et à la production de livrables, permettant d'intégrer les calculs de charges et les rapports de pertes de charge au...
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
CYPETHERM

CYPETHERM

Logiciel de simulation thermique et énergétique permettant de réaliser des calculs de charges, des vérifications réglementaires et des analyses de variantes à partir de modèles 3D ou BIM intégrés.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard

hxrel-m

Caneco Electrical

Caneco Electrical

Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Pinocchio-EP

Pinocchio-EP

Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
Thématique
Simulation
Métier
Usage
Usage principal
Thermique & Énergie
Statut
Standard
Holdpoint

Holdpoint

Plateforme de contrôle de préparation à la mise sous tension d'actifs de chantier qui rattache résultats d'essais, fiches de contrôle et validations pour afficher leur statut de libération ou de...
Thématique
Chantier
Métier
Usage
Usage principal
Qualité & Sécurité chantier
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
BIMcloud

BIMcloud

Environnement de collaboration serveur pour projets Teamwork Archicad et MEP Designer, hébergeant les projets et gérant les droits d'accès des architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard

hxrel-t

nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Reiner AI

Reiner AI

Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Forma Construction Connect

Forma Construction Connect

Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Thématique
Automatisation
Métier
Usage
Usage principal
No-code & Connecteurs
Statut
Standard
Volve

Volve

Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Thématique
Automatisation
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

HA Hamel Alain
·

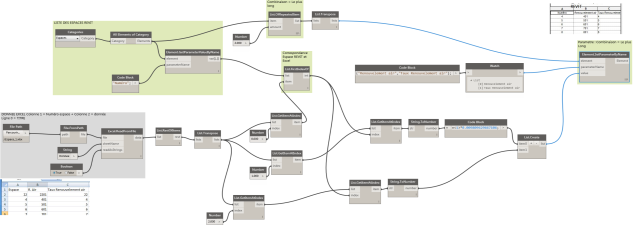

Bon, j'ai recommencé un nouveau code.
Dynamo est sensible au format des cases d'Excel. (nombre, standard, texte)
Par défaut avec dynamo, je pense qu'il faut le format standard, ensuite faire les conversations.
4273_Import_2 colonne.png
RM Rémy MAURCOT
·
Bon j'ai compris,

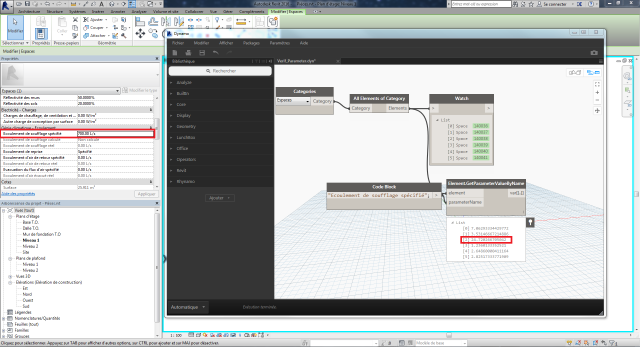

Dynamo récupère le paramètre de débit définit dans Revit en litre par seconde (FR) en pied cube par seconde (US)

Comme le montre l'image et le lien:
700 l/s = 24.720266705042 ft3/s

Vous devez donc convertir la valeur avant de l'injecter dans le paramètre.
HA Hamel Alain
·

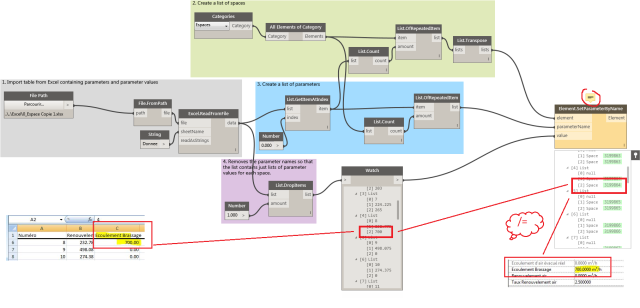

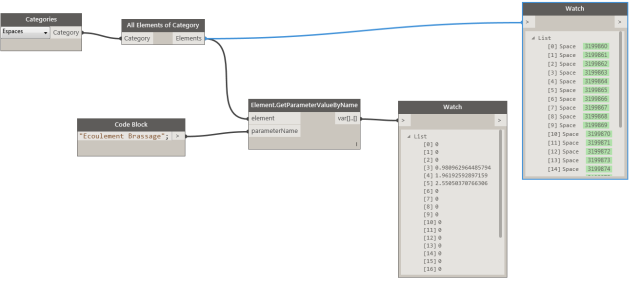

Voila le résultat:
La valeur pour l'Ecoulement de brassage est normale, c'est en unité US.
Dynamo travail en unité US
Dans mon cas Dynamo extrait bien la valeur 700 du fichier Excel (qui est un nombre pour lui sans unité de débit).
Mais Dynamo ne peut pas assigner cette valeur à un paramètre qui est en m3/h.
Il me faut "transformer" cette valeur 700 en une valeur de débit. Comment ?
RM Rémy MAURCOT
·
Il me semble que Dynamo ne reconnait pas les unités d'Excel.

Tout à fait dynamo ne peut reconnaître le format d'une cellule.

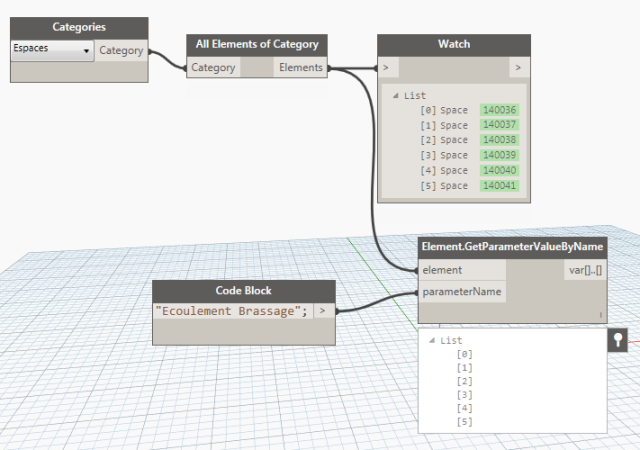

Par contre le numéro indiqué en surligné vert indique l'identifiant et non la valeur.

Pouvez vous vérifier ceci ?
HA Hamel Alain
·
Il me semble que Dynamo ne reconnait pas les unités d'Excel.
Mon cas est particulier, car dans le cas des Espaces, si tu utilises un paramètre de REVIT (avec unité), il n'y a pas de problème. Mais dans le cas d'un paramètre personnalisé il ne reconnait pas d'unité.
LD Laurent D'oliveira
·
Bonjour

Et en ajoutant une unité personnalisée dans Excel ?
RM Rémy MAURCOT
·
Apparemment le paramètre du type "Ecoulement d'air" dans Revit utilise des L/s.

Mais le problème ne viens pas de là a priori.
A quoi est associé le paramètre en question, vous l'utilisez dans une famille ?

Est-ce possible de me donner plus de détail ?
HA Hamel Alain
·
Bonjour Rémy,

Paramètre partagé --> Discipline HVAC --> Type = Ecoulement d'air (m3/h)
Si le paramètre était un ("simple";) nombre il n'y a pas de problème.
RM Rémy MAURCOT
·
Bonjour Alain,

Si je comprend bien cela vient du paramètre qui reçoit la donnée.
Suivant le type de paramètre, revit utilise une unité liée à ce paramètre.

Quel type de paramètre avait vous utilisez pour votre paramètre d'espace ?
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
