Dynamo Unités (énergie et débit)

Hamel Alain

· 24 juillet 2016

Bon, j'ai recommencé un nouveau code.
Dynamo est sensible au format des cases d'Excel. (nombre, standard, texte)
Par défaut avec dynamo, je pense qu'il faut le format standard, ensuite faire les conversations.

0

0

Signaler le commentaire

Rémy MAURCOT

· 21 juillet 2016

Bon j'ai compris,

Dynamo récupère le paramètre de débit définit dans Revit en litre par seconde (FR) en pied cube par seconde (US)

Comme le montre l'image et le lien:
700 l/s = 24.720266705042 ft3/s

Vous devez donc convertir la valeur avant de l'injecter dans le paramètre.

0

0

Signaler le commentaire

Hamel Alain

· 21 juillet 2016

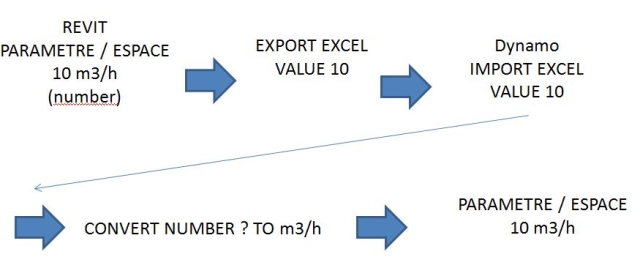

Voila le résultat:
La valeur pour l'Ecoulement de brassage est normale, c'est en unité US.
Dynamo travail en unité US
Dans mon cas Dynamo extrait bien la valeur 700 du fichier Excel (qui est un nombre pour lui sans unité de débit).
Mais Dynamo ne peut pas assigner cette valeur à un paramètre qui est en m3/h.
Il me faut "transformer" cette valeur 700 en une valeur de débit. Comment ?

0

0

Signaler le commentaire

Rémy MAURCOT

· 21 juillet 2016

Il me semble que Dynamo ne reconnait pas les unités d'Excel.

Tout à fait dynamo ne peut reconnaître le format d'une cellule.

Par contre le numéro indiqué en surligné vert indique l'identifiant et non la valeur.

Pouvez vous vérifier ceci ?

0

0

Signaler le commentaire

Hamel Alain

· 21 juillet 2016

Il me semble que Dynamo ne reconnait pas les unités d'Excel.
Mon cas est particulier, car dans le cas des Espaces, si tu utilises un paramètre de REVIT (avec unité), il n'y a pas de problème. Mais dans le cas d'un paramètre personnalisé il ne reconnait pas d'unité.

0

0

Signaler le commentaire

Laurent D'oliveira

· 20 juillet 2016

Bonjour

Et en ajoutant une unité personnalisée dans Excel ?

0

0

Signaler le commentaire

Rémy MAURCOT

· 20 juillet 2016

Apparemment le paramètre du type "Ecoulement d'air" dans Revit utilise des L/s.

Mais le problème ne viens pas de là a priori.
A quoi est associé le paramètre en question, vous l'utilisez dans une famille ?

Est-ce possible de me donner plus de détail ?

0

0

Signaler le commentaire

Hamel Alain

· 20 juillet 2016

Bonjour Rémy,

Paramètre partagé --> Discipline HVAC --> Type = Ecoulement d'air (m3/h)
Si le paramètre était un ("simple&quot nombre il n'y a pas de problème.

0

0

Signaler le commentaire

Rémy MAURCOT

· 20 juillet 2016

Bonjour Alain,

Si je comprend bien cela vient du paramètre qui reçoit la donnée.
Suivant le type de paramètre, revit utilise une unité liée à ce paramètre.

Quel type de paramètre avait vous utilisez pour votre paramètre d'espace ?

0

0

Signaler le commentaire
