Revit 2019 : problème de numéros qui se superposent sur la vue en plan - Elévation de pignons et voile béton
LM
Lionel MOUELLO
18 mars 2020
4495 0 1 0
Bonjour à tous.
Un petit mot tout d'abord aux indépendants qui se retrouvent dans une situation très difficile. Je leur apporte mon soutien.
Je vous expose mon problème.
J'effectue actuellement des élévations de pignon et de voile béton.
J'ai nommé les vues.
Sur la vue en plan, je me retrouve avec deux numéros qui se superpose:
le numéro de détail et le nom de la vue.
Comment faire pour ne garder qu'un?
J'ai beau essayer dans les propriétés mais on ne peut laisser vide ses informations.
Quelqu'un a une idée?
Pour info, mon responsable m'a dit de prendre le gabarit coupes. je l'ai enlevé pour garder l'échelle au 1/50.
Merci d'avance pour votre retour.
Un petit mot tout d'abord aux indépendants qui se retrouvent dans une situation très difficile. Je leur apporte mon soutien.
Je vous expose mon problème.
J'effectue actuellement des élévations de pignon et de voile béton.
J'ai nommé les vues.
Sur la vue en plan, je me retrouve avec deux numéros qui se superpose:
le numéro de détail et le nom de la vue.
Comment faire pour ne garder qu'un?
J'ai beau essayer dans les propriétés mais on ne peut laisser vide ses informations.
Quelqu'un a une idée?
Pour info, mon responsable m'a dit de prendre le gabarit coupes. je l'ai enlevé pour garder l'échelle au 1/50.
Merci d'avance pour votre retour.
Images
Réponses
Bonjour, sur quel logiciel êtes-vous?
Bonjour et merci pour votre réponse. C'est vrai que je ne l'ai pas précisé! je suis sur revit 2019
LM
Salut,
Il faut que tu changes la famille de symbole de coupe si c'est bien de ca que tu parles
Tu as une capture d'écran ?
#ResteChezToi
#KeepPaceTakeCare
Il faut que tu changes la famille de symbole de coupe si c'est bien de ca que tu parles
Tu as une capture d'écran ?
#ResteChezToi
#KeepPaceTakeCare
MF

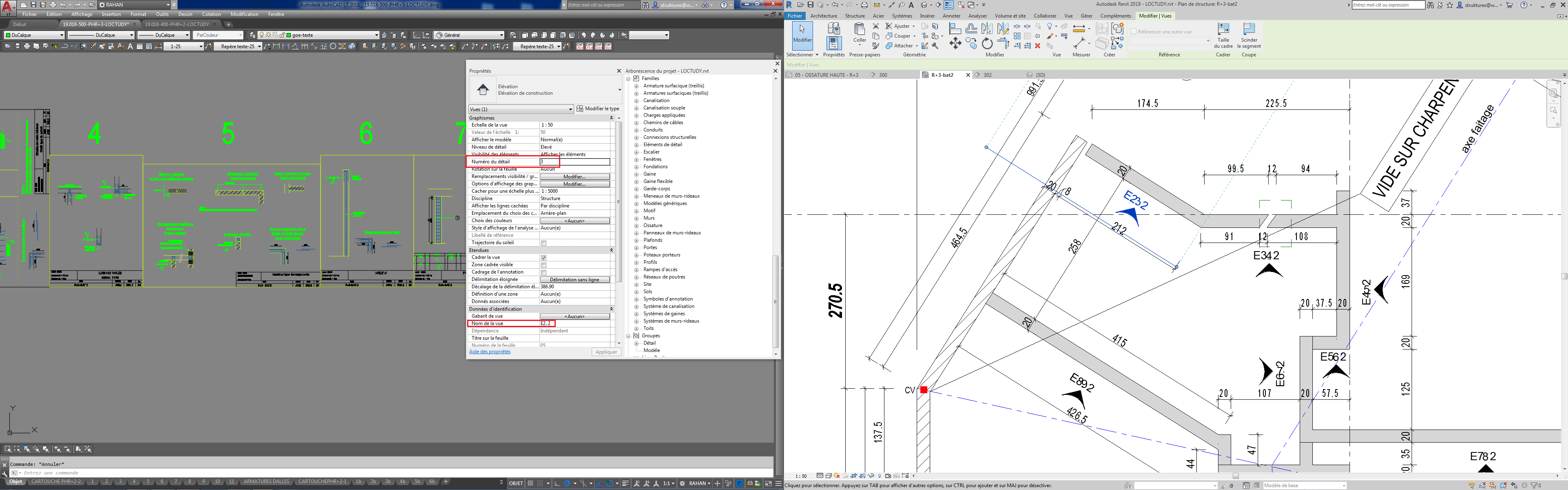

Bonjour et merci pour ton retour. Désolé de répondre si tard. Je te joins une capture d'écran ou l'on voit le symbole de l'élévation avec le tableau des propriétés ou est indiqué le nom de la vue: E2.2.
Sur la vue en plan, en plus du nom de la vue, il y a un numéro qui correspond au numéro de détail. Et je voudrais n'avoir qu'un nom. Et je ne peux pas laisser une propriétés vide.
Merci pour vos retour et prenez soin de vous.
Sur la vue en plan, en plus du nom de la vue, il y a un numéro qui correspond au numéro de détail. Et je voudrais n'avoir qu'un nom. Et je ne peux pas laisser une propriétés vide.
Merci pour vos retour et prenez soin de vous.
LM
Avez-vous tenté d'utiliser le gabarit "Coupes", puis définir l'échelle à 1:50 tel que vous le souhaitez ?
MM
Bonjour et merci pour votre réponse.
Oui je l'ai fait mais j'ai aussi des coupes pour les détails de seuils et hauteur de baies. Si je change l'échelle dans le gabarit coupes afin de gérer le numéro de ma vue, cela change également dans mes coupes l'échelle que je veux garder en 1/25.
Oui je l'ai fait mais j'ai aussi des coupes pour les détails de seuils et hauteur de baies. Si je change l'échelle dans le gabarit coupes afin de gérer le numéro de ma vue, cela change également dans mes coupes l'échelle que je veux garder en 1/25.
LM
Ah oui je comprends. Deux pistes : modifier la famille // télécharger une nouvelle famille d'élévation
MM
Bonjour, merci pour votre réponse.
LM
Bonjour,
Comme Michaël et Meriem le mentionnent, ta famille est mal foutue. En principe, la famille d'élévation, de coupe ou de détail est montée de façon à afficher sur la vue en plan son identification, ex. pour les coupes 1, 2, 3, etc., et Revit renvoie le no de la feuille sur laquelle la coupe se trouve, ex. E-302. Sur la vue en plan tu devrais voir 1/E-302
De cette façon tous les intervenants connaissent l’identification de la coupe et la retrouvent sur le no de feuille (ou plan) indiqué.
Dans ton cas, ta famille n’est pas bien montée, car les deux paramètres sont un sur l’autre.
Tel que Meriem le mentionne, soit tu utilises une nouvelle famille qui répond à ton besoin ou soit tu modifies la tienne.
Pour faire la modification :
1. Clique sur la bulle d’identification / Éditer le type
2. Dans le tableau des propriétés tu notes le nom de la famille :
3. Tu retrouves la famille dans l’arborescence Revit sous " Families / Annotation Symbols " , clic-droit et " Edit " pour éditer la famille afin de l'ajuster selon ton souhait :
4. Dans la famille, tu sélectionnes le paramètre indésirable et tu le supprimes.
5. Recharge la famille dans le projet.
Comme Michaël et Meriem le mentionnent, ta famille est mal foutue. En principe, la famille d'élévation, de coupe ou de détail est montée de façon à afficher sur la vue en plan son identification, ex. pour les coupes 1, 2, 3, etc., et Revit renvoie le no de la feuille sur laquelle la coupe se trouve, ex. E-302. Sur la vue en plan tu devrais voir 1/E-302
De cette façon tous les intervenants connaissent l’identification de la coupe et la retrouvent sur le no de feuille (ou plan) indiqué.
Dans ton cas, ta famille n’est pas bien montée, car les deux paramètres sont un sur l’autre.
Tel que Meriem le mentionne, soit tu utilises une nouvelle famille qui répond à ton besoin ou soit tu modifies la tienne.
Pour faire la modification :
1. Clique sur la bulle d’identification / Éditer le type
2. Dans le tableau des propriétés tu notes le nom de la famille :
3. Tu retrouves la famille dans l’arborescence Revit sous " Families / Annotation Symbols " , clic-droit et " Edit " pour éditer la famille afin de l'ajuster selon ton souhait :
4. Dans la famille, tu sélectionnes le paramètre indésirable et tu le supprimes.
5. Recharge la famille dans le projet.
GC
