Bonjour à tous,
Je travail sur un plan où j'ai besoin d'afficher dans une étiquette sur le plan les deux côtes de niveaux (N00 et le NGF)
Comment je peux faire je n'arrive qu'a faire apparaitre une seule cote ou deux qui désigne le niveau supérieur et inférieur d'une dalle.
Merci
Je travail sur un plan où j'ai besoin d'afficher dans une étiquette sur le plan les deux côtes de niveaux (N00 et le NGF)
Comment je peux faire je n'arrive qu'a faire apparaitre une seule cote ou deux qui désigne le niveau supérieur et inférieur d'une dalle.
Merci
0
Undo
Votes
Sur revit, je travaille sur la version 2021 mais je pense que le principe est le même sur toutes les versions, non?
0
Undo
Votes
Bonjour,
Avez-vous essayé de passer par un paramètre partagé pour le niveau NGF ?
Un peu comme dans cet exemple avec les poutres :
https://knowledge.autodesk.com/fr/support/revit/learn-explore/caas/screencast/Main/Details/dae2204f-92d7-40bf-8a5e-3f928940bc92.html
Avez-vous essayé de passer par un paramètre partagé pour le niveau NGF ?
Un peu comme dans cet exemple avec les poutres :
https://knowledge.autodesk.com/fr/support/revit/learn-explore/caas/screencast/Main/Details/dae2204f-92d7-40bf-8a5e-3f928940bc92.html
0
Undo
Votes

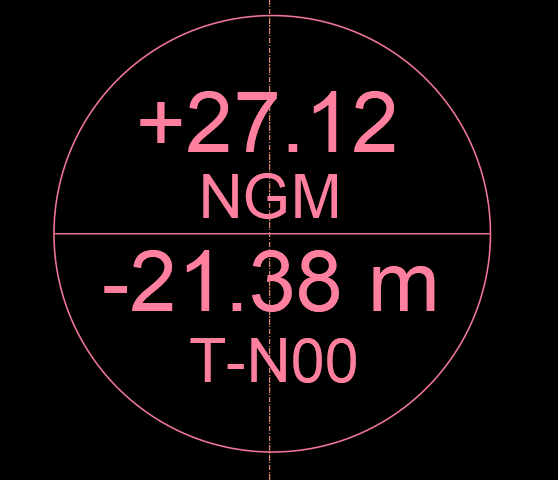

Bonjour @Asmi Aymen,
Plutôt que de se compliquer avec Dynamo...
Dans l'étiquette de sol :
- "Elévation en haut" = élévation par rapport au point de base (coordonnées locales)
- "Etude de l'élévation en haut" = élévation par rapport à la borne principale du point de topographie (NGF/NGM) - ne fonctionne que si la case "Structure" du sol est cochée
Cordialement,
Thibault
Plutôt que de se compliquer avec Dynamo...
Dans l'étiquette de sol :
- "Elévation en haut" = élévation par rapport au point de base (coordonnées locales)
- "Etude de l'élévation en haut" = élévation par rapport à la borne principale du point de topographie (NGF/NGM) - ne fonctionne que si la case "Structure" du sol est cochée
Cordialement,
Thibault
